Abschnitt 2
Schritt 6 Leckageprüfung der Kälteanlage
Prüfen Sie die neuen Anschlüsse des
Leitungssatzes am Eisbereiter-Kopfabschnitt,
an der Kompressor-Kondensator-Einheit
und am Ölabscheider sowie alle im
Werk hergestellten Verbindungen im
gesamten System auf Leckage. Trennen
Sie die Stromversorgung von der externen
Kompressor-Kondensator-Einheit. Stellen
Sie den Kippschalter auf EIN. Dadurch
kann sich der Druck in der Hochdruck- und
Niederdruckseite für die Leckageprüfung
ausgleichen. Stellen Sie den Kippschalter auf
AUS. Stellen Sie die Stromversorgung zur
externen Kompressor-Kondensator-Einheit
wieder her und warten Sie, bis sich das
System nach Abschluss der Leckageprüfung
abgepumpt hat.
Art.Nr. TUC271 Rev 01 03/20
Aufstellungs- und Anschlussanweisungen
Schritt 7 Öffnen Sie die Ventile und führen
Sie eine Leckageprüfung der
Kälteanlage durch, bevor Sie den
Eisbereiter in Betrieb nehmen.

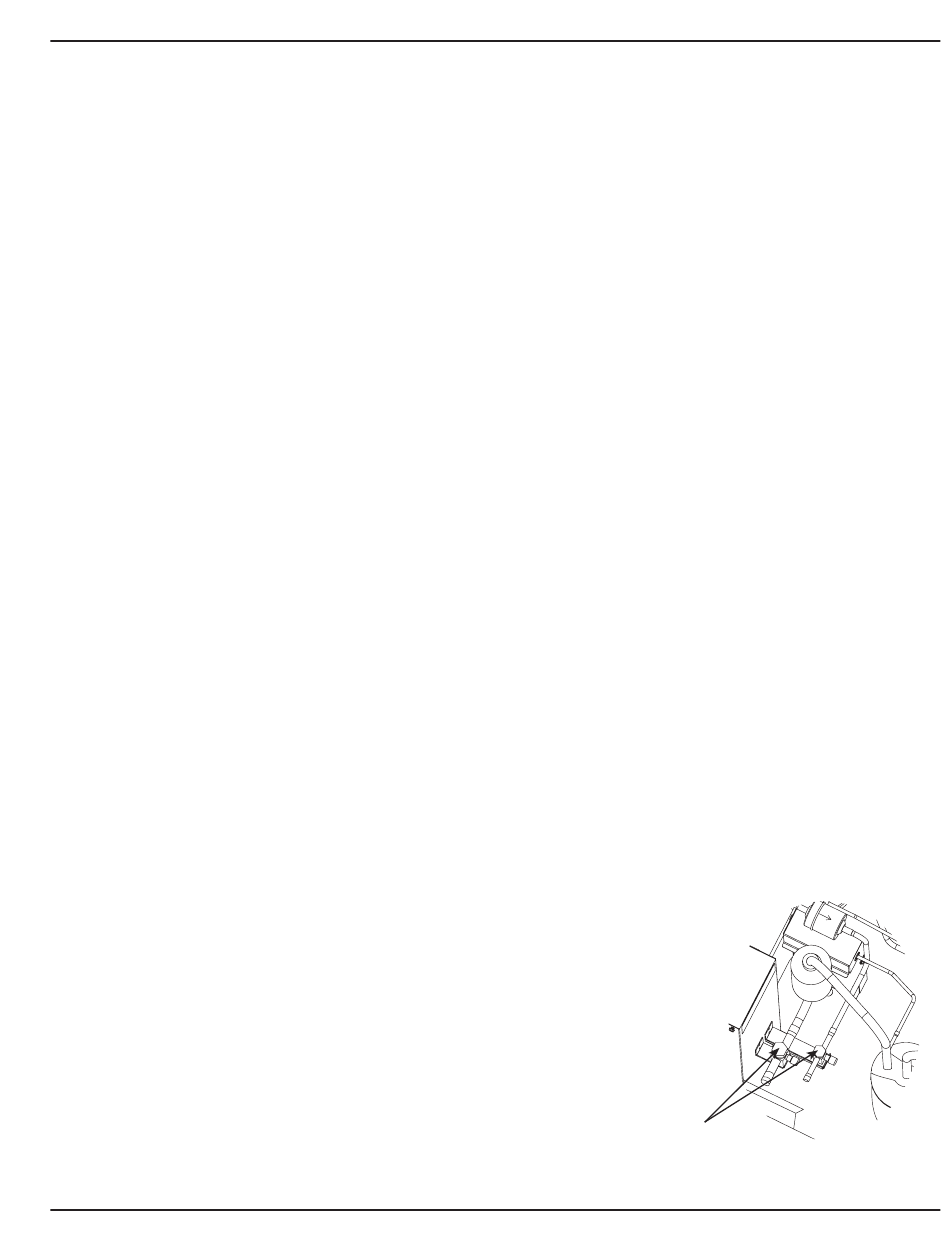

A. Drehen Sie das Saugleitung-
Absperrventil ganz bis zum Anschlag
auf (nach links).
B. Drehen Sie das Flüssigkeitsleitung-
Absperrventil ganz bis zum Anschlag
auf (nach links).
Trennen Sie die Stromversorgung von der
externen Kompressor-Kondensator-Einheit.
Bestätigen Sie, dass der Eisbereiter mit
Wasser versorgt wird. Stellen Sie nun den
Kippschalter des Eisbereiters auf EIN. Der
Wasserkasten wird gefüllt, und es beginnt
eine 8 Minuten lange Verzögerung. Nach
der 8 Minuten langen Verzögerung wird das
Flüssigkeitsleitung-Magnetventil aktiviert und
es erfolgt ein Druckausgleich zwischen der
Hochdruck- und Niederdruckseite.
Prüfen Sie die Anschlüsse des Leitungssatzes,
am Ölabscheider sowie alle im Werk
hergestellten Verbindungen im gesamten
System auf Leckage. Nach Abschluss der
Leckageprüfung stellen Sie den Kippschalter
auf AUS.
Stellen Sie die Stromversorgung zur externen
Kompressor-Kondensator-Einheit her und
warten Sie, bis sich das System abgepumpt hat.
Überprüfen Sie, ob die Absperrventile der
Saugleitung und Flüssigkeitsleitung geöffnet sind,
bevor der Eisbereiter in Betrieb genommen wird
25
