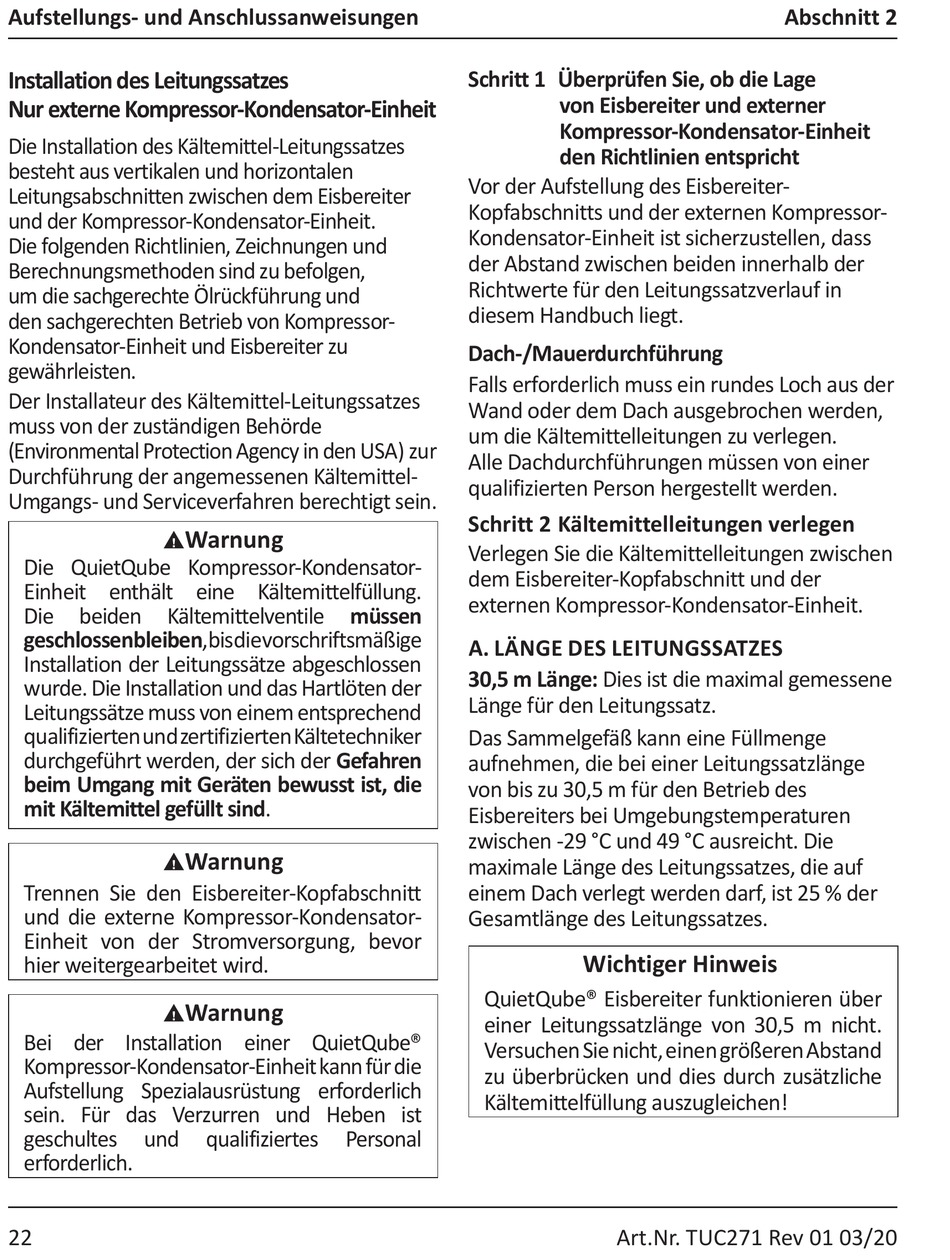

Aufstellungs- und Anschlussanweisungen
Installation des Leitungssatzes
Nur externe Kompressor-Kondensator-Einheit
Die Installation des Kältemittel-Leitungssatzes
besteht aus vertikalen und horizontalen
Leitungsabschnitten zwischen dem Eisbereiter
und der Kompressor-Kondensator-Einheit.
Die folgenden Richtlinien, Zeichnungen und
Berechnungsmethoden sind zu befolgen,
um die sachgerechte Ölrückführung und
den sachgerechten Betrieb von Kompressor-
Kondensator-Einheit und Eisbereiter zu
gewährleisten.
Der Installateur des Kältemittel-Leitungssatzes
muss von der zuständigen Behörde
(Environmental Protection Agency in den USA) zur
Durchführung der angemessenen Kältemittel-
Umgangs- und Serviceverfahren berechtigt sein.
Warnung
n
Die QuietQube Kompressor-Kondensator-
Einheit enthält eine Kältemittelfüllung.
Die beiden Kältemittelventile müssen
geschlossen bleiben, bis die vorschriftsmäßige
Installation der Leitungssätze abgeschlossen
wurde. Die Installation und das Hartlöten der
Leitungssätze muss von einem entsprechend
qualifizierten und zertifizierten Kältetechniker
durchgeführt werden, der sich der Gefahren
beim Umgang mit Geräten bewusst ist, die
mit Kältemittel gefüllt sind.
Warnung
n
Trennen Sie den Eisbereiter-Kopfabschnitt
und die externe Kompressor-Kondensator-
Einheit von der Stromversorgung, bevor
hier weitergearbeitet wird.
Warnung
n
Bei der Installation einer QuietQube®
Kompressor-Kondensator-Einheit kann für die
Aufstellung Spezialausrüstung erforderlich
sein. Für das Verzurren und Heben ist
geschultes und
erforderlich.
22
qualifiziertes Personal
Schritt 1 Überprüfen Sie, ob die Lage
von Eisbereiter und externer
Kompressor-Kondensator-Einheit
den Richtlinien entspricht
Vor der Aufstellung des Eisbereiter-
Kopfabschnitts und der externen Kompressor-
Kondensator-Einheit ist sicherzustellen, dass
der Abstand zwischen beiden innerhalb der
Richtwerte für den Leitungssatzverlauf in
diesem Handbuch liegt.
Dach-/Mauerdurchführung
Falls erforderlich muss ein rundes Loch aus der
Wand oder dem Dach ausgebrochen werden,
um die Kältemittelleitungen zu verlegen.
Alle Dachdurchführungen müssen von einer
qualifizierten Person hergestellt werden.
Schritt 2 Kältemittelleitungen verlegen
Verlegen Sie die Kältemittelleitungen zwischen
dem Eisbereiter-Kopfabschnitt und der
externen Kompressor-Kondensator-Einheit.
A. LÄNGE DES LEITUNGSSATZES
30,5 m Länge: Dies ist die maximal gemessene
Länge für den Leitungssatz.
Das Sammelgefäß kann eine Füllmenge
aufnehmen, die bei einer Leitungssatzlänge
von bis zu 30,5 m für den Betrieb des
Eisbereiters bei Umgebungstemperaturen
zwischen -29 °C und 49 °C ausreicht. Die
maximale Länge des Leitungssatzes, die auf
einem Dach verlegt werden darf, ist 25 % der
Gesamtlänge des Leitungssatzes.


Wichtiger Hinweis
QuietQube® Eisbereiter funktionieren über
einer Leitungssatzlänge von 30,5 m nicht.
Versuchen Sie nicht, einen größeren Abstand
zu überbrücken und dies durch zusätzliche
Kältemittelfüllung auszugleichen!
Art.Nr. TUC271 Rev 01 03/20
Abschnitt 2
