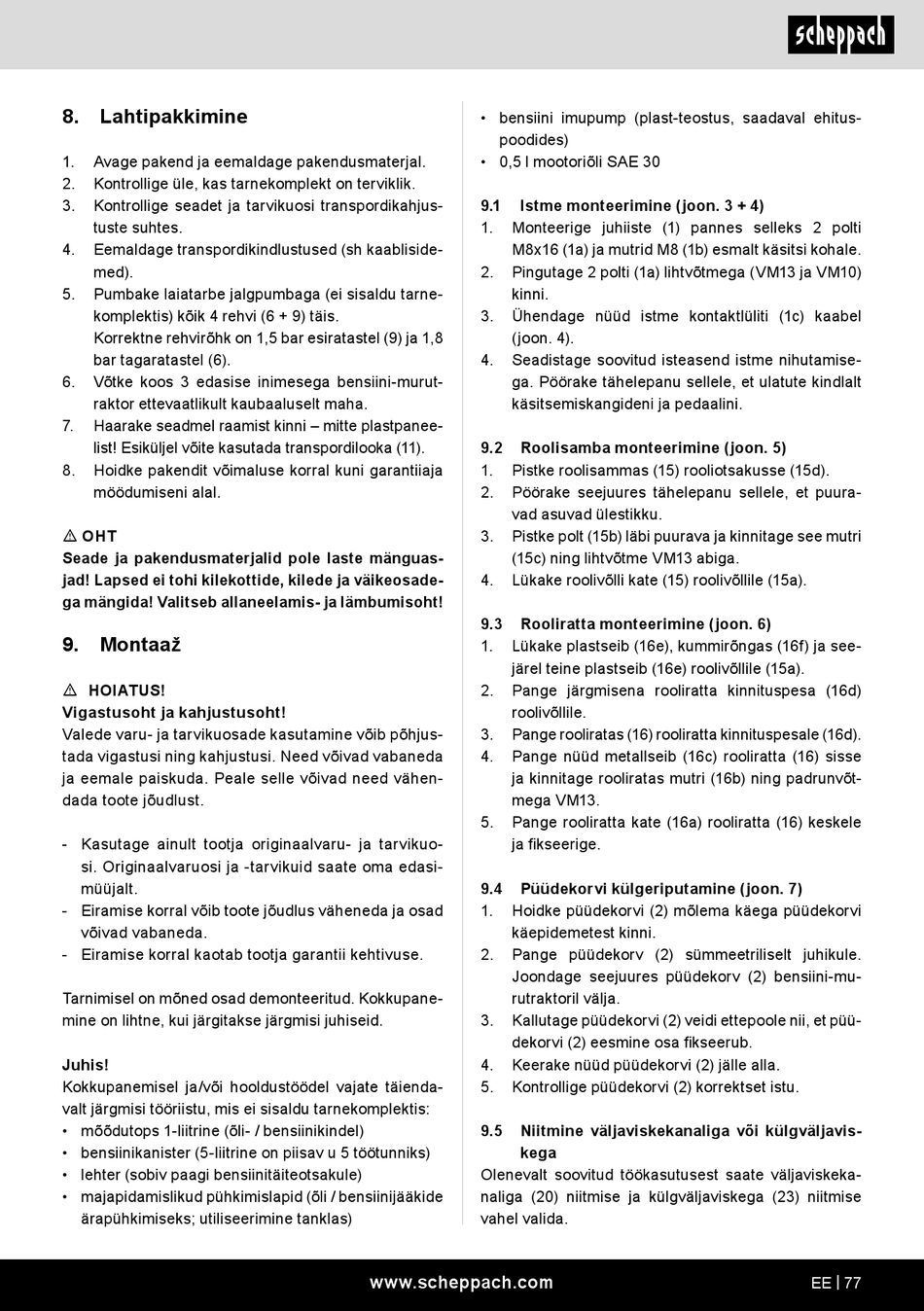

8. Lahtipakkimine
1. Avage pakend ja eemaldage pakendusmaterjal.
2. Kontrollige üle, kas tarnekomplekt on terviklik.
3. Kontrollige seadet ja tarvikuosi transpordikahjus-
tuste suhtes.
4. Eemaldage transpordikindlustused (sh kaabliside-
med).
5. Pumbake laiatarbe jalgpumbaga (ei sisaldu tarne-
komplektis) kõik 4 rehvi (6 + 9) täis.
Korrektne rehvirõhk on 1,5 bar esiratastel (9) ja 1,8
bar tagaratastel (6).
6. Võtke koos 3 edasise inimesega bensiini-murut-
raktor ettevaatlikult kaubaaluselt maha.
7. Haarake seadmel raamist kinni – mitte plastpanee-
list! Esiküljel võite kasutada transpordilooka (11).
8. Hoidke pakendit võimaluse korral kuni garantiiaja
möödumiseni alal.
m OHT
Seade ja pakendusmaterjalid pole laste mänguas-
jad! Lapsed ei tohi kilekottide, kilede ja väikeosade-
ga mängida! Valitseb allaneelamis- ja lämbumisoht!
9. Montaaž
m HOIATUS!
Vigastusoht ja kahjustusoht!
Valede varu- ja tarvikuosade kasutamine võib põhjus-
tada vigastusi ning kahjustusi. Need võivad vabaneda
ja eemale paiskuda. Peale selle võivad need vähen-
dada toote jõudlust.
- Kasutage ainult tootja originaalvaru- ja tarvikuo-
si. Originaalvaruosi ja -tarvikuid saate oma edasi-
müüjalt.
- Eiramise korral võib toote jõudlus väheneda ja osad
võivad vabaneda.
- Eiramise korral kaotab tootja garantii kehtivuse.
Tarnimisel on mõned osad demonteeritud. Kokkupane-
mine on lihtne, kui järgitakse järgmisi juhiseid.
Juhis!
Kokkupanemisel ja/või hooldustöödel vajate täienda-
valt järgmisi tööriistu, mis ei sisaldu tarnekomplektis:
• mõõdutops 1-liitrine (õli- / bensiinikindel)
• bensiinikanister (5-liitrine on piisav u 5 töötunniks)
• lehter (sobiv paagi bensiinitäiteotsakule)
• majapidamislikud pühkimislapid (õli / bensiinijääkide
ärapühkimiseks; utiliseerimine tanklas)
• bensiini imupump (plast-teostus, saadaval ehitus-
poodides)
• 0,5 l mootoriõli SAE 30
9.1 Istme monteerimine (joon. 3 + 4)
1. Monteerige juhiiste (1) pannes selleks 2 polti
M8x16 (1a) ja mutrid M8 (1b) esmalt käsitsi kohale.
2. Pingutage 2 polti (1a) lihtvõtmega (VM13 ja VM10)
kinni.
3. Ühendage nüüd istme kontaktlüliti (1c) kaabel
(joon. 4).
4. Seadistage soovitud isteasend istme nihutamise-
ga. Pöörake tähelepanu sellele, et ulatute kindlalt
käsitsemiskangideni ja pedaalini.
9.2 Roolisamba monteerimine (joon. 5)
1. Pistke roolisammas (15) rooliotsakusse (15d).
2. Pöörake seejuures tähelepanu sellele, et puura-
vad asuvad ülestikku.
3. Pistke polt (15b) läbi puurava ja kinnitage see mutri
(15c) ning lihtvõtme VM13 abiga.
4. Lükake roolivõlli kate (15) roolivõllile (15a).
9.3 Rooliratta monteerimine (joon. 6)
1. Lükake plastseib (16e), kummirõngas (16f) ja see-
järel teine plastseib (16e) roolivõllile (15a).
2. Pange järgmisena rooliratta kinnituspesa (16d)
roolivõllile.
3. Pange rooliratas (16) rooliratta kinnituspesale (16d).
4. Pange nüüd metallseib (16c) rooliratta (16) sisse
ja kinnitage rooliratas mutri (16b) ning padrunvõt-
mega VM13.
5. Pange rooliratta kate (16a) rooliratta (16) keskele
ja fikseerige.
9.4 Püüdekorvi külgeriputamine (joon. 7)
1. Hoidke püüdekorvi (2) mõlema käega püüdekorvi
käepidemetest kinni.
2. Pange püüdekorv (2) sümmeetriliselt juhikule.
Joondage seejuures püüdekorv (2) bensiini-mu-
rutraktoril välja.
3. Kallutage püüdekorvi (2) veidi ettepoole nii, et püü-
dekorvi (2) eesmine osa fikseerub.
4. Keerake nüüd püüdekorvi (2) jälle alla.
5. Kontrollige püüdekorvi (2) korrektset istu.
9.5 Niitmine väljaviskekanaliga või külgväljavis-
kega
Olenevalt soovitud töökasutusest saate väljaviskeka-
naliga (20) niitmise ja külgväljaviskega (23) niitmise
vahel valida.
