Gemü 44A0 Betriebsanleitung

Multifunktionale ventilansteuerung
Vorschau ausblenden Andere Handbücher für 44A0:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

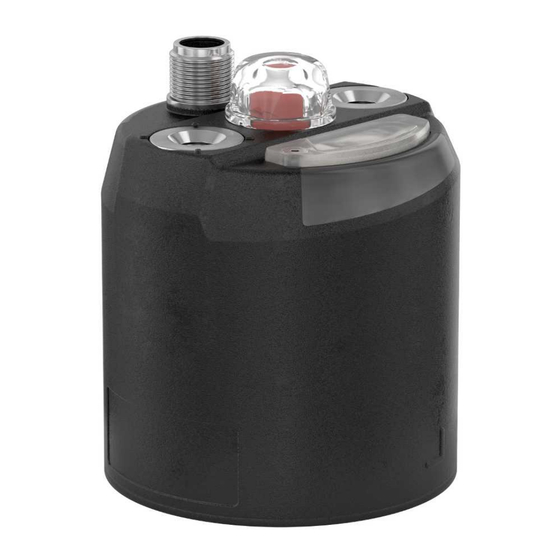

GEMÜ 44A0
Multifunktionale Ventilansteuerung
Betriebsanleitung
DE
Weitere Informationen
Webcode: GW-44A0
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Gemü 44A0

Inhaltszusammenfassung für Gemü 44A0

  • Seite 1 GEMÜ 44A0 Multifunktionale Ventilansteuerung Betriebsanleitung Weitere Informationen Webcode: GW-44A0...
  • Seite 2 Alle Rechte, wie Urheberrechte oder gewerbliche Schutzrechte, werden ausdrücklich vorbehalten. Dokument zum künftigen Nachschlagen aufbewahren. © GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG 30.04.2025 GEMÜ 44A0 2 / 60 www.gemu-group.com...
  • Seite 3 6. Die Initialisierungsphase dauert wenige Minuten, in der das Prozessventil mehrmals auf und zu gesteuert wird. Die Weitsicht LED-Anzeige blinkt über die Dauer gelb / weiß alternierend. Der Initialisierungsvorgang wird anschließend selbstständig be- endet. 7. Das Produkt ist betriebsbereit und reagiert auf vorgegebene Signale (IO-Link Kommunikation notwendig oder App Bedie- nung). www.gemu-group.com 3 / 60 GEMÜ 44A0...

  • Seite 4: Inhaltsverzeichnis

    13.1 Initialisierung ..........13.1.1 Autonomer Endlagenprozess/End- lagennachführung ......13.1.2 Klassischer Initialisierungsprozess 13.2 Inbetriebnahme Bluetooth Moduls Typ E1B0 .............. 14 Betrieb ..............14.1 Bluetooth Schnittstelle ........14.2 App Grundbedienung ........14.3 Sensorik für Zustandsüberwachung .... GEMÜ 44A0 4 / 60 www.gemu-group.com...

  • Seite 5: Allgemeines

    GEFAHR Unmittelbare Gefahr! ▶ Bei Nichtbeachtung drohen schwerste Sicherheitshinweis! Verletzungen oder Tod. WARNUNG Heiße Bauteile! Möglicherweise gefährliche Situation! ▶ Bei Nichtbeachtung drohen schwerste Verletzungen oder Tod. Geringfügige oder mäßige Verletzung durch her- ausfallendes Produkt! www.gemu-group.com 5 / 60 GEMÜ 44A0...

  • Seite 6: Sicherheitshinweise

    13. Das Produkt ordnungsgemäß instand halten. 14. Wartungsarbeiten bzw. Reparaturen, die nicht in dem Do- kument beschrieben sind, nicht ohne vorherige Abstim- mung mit dem Hersteller durchführen. Bei Unklarheiten: 15. Bei nächstgelegener GEMÜ Verkaufsniederlassung nach- fragen. GEMÜ 44A0 6 / 60 www.gemu-group.com...
  • Seite 7 Orange / Rot blinkend Warnung aktiv Rot blitzend Fehler aktiv Gelb / Türkis blinkend Wartung erforderlich Blau blitzend (kurzzeitig) Funk-Verbindung aufgebaut Lila / Grün blinkend Interner Update Vor- gang aktiv Türkis blinkend (kurzzeitig) Gerätestart www.gemu-group.com 7 / 60 GEMÜ 44A0...

  • Seite 8: Beschreibung

    3 Produktbeschreibung 3.3 Beschreibung 3.4 Funktion Die Multifunktionale Ventilansteuerung GEMÜ 44A0 ist als Au- GEMÜ 44A0 ist eine intelligente multifunktionale Ventilansteu- tomatisierungsmodul, unabhängig von der Antriebsgröße erung zum Anbau an pneumatische Antriebe. Das Produkt kompatibel zu allen pneumatisch betätigten Prozessventilen wird direkt an den Antrieb angebaut.

  • Seite 9: Typenschild

    Auslieferungszustand dem Passwort für die Verbindung mit dem Produkt. Es wird empfohlen sowohl den Bluetooth-Name als auch das Passwort für die Bluetooth-Verbindung zu ändern (nähere In- formationen hierzu im Kapitel Betrieb unter Bluetooth Schnitt- stelle (siehe 'Bluetooth Schnittstelle', Seite 26). www.gemu-group.com 9 / 60 GEMÜ 44A0...

  • Seite 10: Bestelldaten

    Baugröße 2 7 Gehäusewerkstoffausführung Code Kunststoff 8 Optionen Code ohne 9 Elektrischer Anschluss Code M12-Steckverbinder 10 Steuerluftführung Code Integriert 11 Drahtlosschnittstelle Code Bluetooth Ohne 12 Local User Interface Code LEDs 13 Mechanische Option Code ohne GEMÜ 44A0 10 / 60 www.gemu-group.com...

  • Seite 11: Bestellbeispiel

    5 Geräteausführung Basic 6 Schnittstelle / Baugröße Baugröße 2 7 Gehäusewerkstoffausführung Kunststoff 8 Optionen ohne 9 Elektrischer Anschluss M12-Steckverbinder 10 Steuerluftführung Integriert 11 Drahtlosschnittstelle Bluetooth 12 Local User Interface LEDs 13 Mechanische Option ohne www.gemu-group.com 11 / 60 GEMÜ 44A0...

  • Seite 12: Technische Daten

    IO-Link Spezifikation V1.1.4 6.5 Mechanische Daten Einbaulage: Beliebig Gewicht: 262 g Weggeber: Mindesthub: 2,0 mm Maximalhub: 29,0 mm Zuordnung Weggeber Eingefahren (oben) ≙ 100 % (Ventil geöffnet) Spindel/Ventilposition Ausgefahren (unten) ≙ 0 % (Ventil geschlossen) GEMÜ 44A0 12 / 60 www.gemu-group.com...

  • Seite 13: Einsatzbedingungen

    Schalthysterese 2% Schalthysterese 2% Schaltpunkt "Zu" t/ms Schaltausgang "Auf" aktiv td1: Signalverzögerung inaktiv td2: Signalverzögerung t/ms ta: Signalabstand Schaltausgang "Zu" aktiv inaktiv t/ms Schaltpunkte in Prozentangaben vom programmierten Hub, bezogen auf die untere Endlage (0%) www.gemu-group.com 13 / 60 GEMÜ 44A0...

  • Seite 14: Funkspezifische Parameter

    Bluetooth Low Energy (nur in Kombination mit GEMÜ App möglich) Frequenz: 2,4 GHz (2,4...2,4835 GHz) Output-Power: Max. 11,2 dBm 6.7.2 Reglerangaben (Gerätefunktion Stellungsregler) Hinweis: Nachfolgendes Diagramm gültig für Ventile mit Standard-Zuordnung Spindelposition zu Ventilstel- lung. (Siehe Rubrik "Mechanische Daten, Zuordnung Weggeber Spindel/Ventilposition") GEMÜ 44A0 14 / 60 www.gemu-group.com...
  • Seite 15 (Totzone) 0,1...25,0 % (fest einstellbar) 0,1...5,0 % (adaptive Selbstanpassung) Parametrierung: via IO-Link oder App Initialisierung: automatisch via IO-Link oder App Dichtschließfunktion: Zu: Sollwert ≤ 0,5 % Auf: Sollwert ≥ 99,5 % (veränderbar über Parameter) www.gemu-group.com 15 / 60 GEMÜ 44A0...

  • Seite 16: Senorik Für Zustandsüberwachung

    Der Wert wird im Inneren des Gehäuses mit entsprechenden Einflüssen der Geräteelektronik (z.B Eigenerwärmung) gemes- sen. Die Angabe bezieht sich auf einen Vibrationslosen Zustand. Bei Vibrationen kann die Abweichung deutlich größer sein bzw. ein Wert nicht mehr ermittelt werden. GEMÜ 44A0 16 / 60 www.gemu-group.com...

  • Seite 17: Abmessungen

    7 Abmessungen 7 Abmessungen M12x1 Ø A 65,0 42,0 20,4 68,1 86,8 75,8 65,0 42,0 20,4 75,6 76,3 65,7 BG = Baugröße Maße in mm www.gemu-group.com 17 / 60 GEMÜ 44A0...

  • Seite 18: Herstellerangaben

    GEMÜ Produkten und deren Ersatzteilen in einem 2. Transparentes Schauglas 33 demontieren (Gabelschlüssel Raum lagern. SW17). 5. Druckluftanschlüsse durch Schutzkappen oder Ver- 3. Anzeigespindel 31 demontieren (Innensechskantschlüssel schlussstopfen verschließen. SW4). 4. Pneumatikverschraubungen 32 (Gabelschlüssel SW13) demontieren- GEMÜ 44A0 18 / 60 www.gemu-group.com...

  • Seite 19: Montage Ventilansteuerung

    Stehbolzen eingearbeitet. Daher wird ein Innensechs- Vor Arbeiten am Produkt pneumatischen Anschluss kantschlüssel mit Schaftlänge von mindestens 16 mm ● drucklos schalten. Länge benötigt. Ein kurzer Bit-Einsatz ist in der Regel nicht verwendbar. 7. Pneumatischen und elektrischen Anschluss durchführen. www.gemu-group.com 19 / 60 GEMÜ 44A0...

  • Seite 20: Montage Und Installation Bluetooth Moduls Typ E1B0

    9.3.2 Montage Bluetooth Moduls Typ E1B0 Vor Montage alle Teile auf Beschädigungen, Verschmutzun- gen und Feuchtigkeit prüfen. Die Montage darf nur von ge- schultem Personal durchgeführt werden. Um Beschädigungen zu vermeiden, sind geeignete Schutzmaßnahmen hinsichtlich ESD vorzusehen. GEMÜ 44A0 20 / 60 www.gemu-group.com...
  • Seite 21 2 nach vorne und in Richtung Schnapphaken 5 und Griffmulde 6 ausgerichtet. 5. Schieberdeckel 2 mit verbautem Bluetooth Modul Typ E1B0 3 wieder in Gehäuse 4 montieren und mit Schraube 1 festschrauben (handfest, Drehmoment maximal 0,4Nm Innensechskant SW 1,5). www.gemu-group.com 21 / 60 GEMÜ 44A0...

  • Seite 22: Elektrischer Anschluss

    Steuerfunktion Ventilantrieb Anschluss 1 Anschluss 2 Einfachwirkend Pneumatikverschraubung Entlüftungsstopfen* (NO oder NC) (siehe Abbildung oben rechts) * Bei geführter Abluft: Pneumatikverschraubung. Der Entlüftungsstopfen ist nicht IP 67 tauglich und wird nicht bei feuchten Umgebungsbedingungen empfohlen. GEMÜ 44A0 22 / 60 www.gemu-group.com...
  • Seite 23 Pneumatikverschraubungen zu versehen um die Abluft gezielt über eine Pneumatikleitung abzuführen. Dabei muss si- chergestellt sein, dass die Entlüftungsleitung stets drucklos ist und nicht mit Drosseln, Filtern oder ähnlichem betrieben wird. Die Entlüftungsleitung muss so verlegt sein, dass keine Feuchtigkeit zurücklaufen kann. www.gemu-group.com 23 / 60 GEMÜ 44A0...

  • Seite 24: Fehlerreaktion

    6. Kommunikationsschnittstelle anschließen - Pin 4: C/Q-Lei- tung mit einem kompatiblen IO-Link Masterport verbinden (für Inbetriebnahme nicht zwingend erforderlich). 13.1 Initialisierung HINWEIS Fehlerhafte Initialisierung Initialisierung immer ohne Betriebsmediendruck am Pro- ● zessventil durchführen. Initialisierung in Ruhestellung (NO/NC) des Prozessventils durchführen. GEMÜ 44A0 24 / 60 www.gemu-group.com...

  • Seite 25: Autonomer Endlagenprozess/Endlagennachführung

    Verbindung mit der GEMÜ App über den Quick-Action Button mit der ersten Bewegung des Ventils die Endlagen selbsttätig Initialisierung gestartet werden. ermittelt und das Produkt ist direkt betriebsbereit. Die Endla- ● Menü Initialisierung aufrufen und starten. www.gemu-group.com 25 / 60 GEMÜ 44A0...

  • Seite 26: Inbetriebnahme Bluetooth Moduls Typ E1B0

    Der digitale Geräteeingang 1 ist standardmäßig hierfür eingerichtet, was durch das Prozessdaten Ausgangsbit 0 an- Sicherheitshinweis! gesprochen werden kann. ▶ Die Bluetooth Schnittstelle ist im Aus- lieferungszustand aktiviert und ist di- rekt nach elektrischer Inbetriebnahme des Produkts verbindungsbereit. GEMÜ 44A0 26 / 60 www.gemu-group.com...

  • Seite 27: Rücksetzmechanismus

    Zugang zum digita- - Innendruck len Typenschild (QR-Code), den Passwortschutz aufheben. - Steuerluft-Versorgungsdruck Rücksetzmechanismus: - Antriebskammerdruck - Einbaulage (in 2 Richtungen) - Beschleunigung (in 3 Achsen) - Stromaufnahme - Versorgungsspannung www.gemu-group.com 27 / 60 GEMÜ 44A0...

  • Seite 28: Spezifische Daten Io-Link

    Funktion Digitaler Deaktiviert Keine Funktion Geräteeingang Ansteuerung Vorsteuerventil Bei anliegendem Signal wird das integrierte Vorsteuerventil ange- 1…8 steuert. Initialisierungseingang Bei anliegendem Signal wird die Initialisierung aktiviert. Lokalisierungseingang Bei anliegendem Signal wird die Lokalisierungsfunktion aktiviert. GEMÜ 44A0 28 / 60 www.gemu-group.com...
  • Seite 29 „Arbeitsbereich“ verlassen) Öffnen Endanschlag Zu Bei anliegendem Signal wird das Prozessventil in die mechanische Endlage Zu bewegt (auf diese Weise wird auch ein eingestellter „Arbeitsbereich“ verlassen) Nur Gerätefunktion „Auf / Zu Ansteuerung“ Nur Gerätefunktion „Stellungsregler“ www.gemu-group.com 29 / 60 GEMÜ 44A0...

  • Seite 30: Io-Link Systemkommandos

    Nach Durchführung des Kommandos wird die IO-Link Kommunikation bis zum nächsten Gerä- testart gestoppt. Reset Cycle Counter User 0xA2 Setzt den Nutzer-Schaltzyklenzähler zurück. Reset Valve Actuation Counter User 0xA3 Setzt den Nutzer-Zähler Ventilansteuerungen zurück. GEMÜ 44A0 30 / 60 www.gemu-group.com...

  • Seite 31: Parameterliste (Io-Link Und Gemü App)

    0x0010 0-… 5 byte StringT nein Vendor Name "GEMUE" Hersteller Identifikation 0x0012 0-… 12 byte StringT nein Product Name "44A0 IO-Link" Herstellerspezi- Identifikation fische Gerätena- 0x0013 4 byte StringT nein Product ID "44A0" Gerätekategorie Identifikation 0x0014 18 byte StringT nein...
  • Seite 32 | Parameterliste (IO-Link und GEMÜ App) IO-Link Parameter GEMÜ App GEMÜ App Parametername Parameterbe- Werkseinstel- Auswahlwerte Beschreibung IO-Link Menü GEMÜ App Me- Parame- Zugriff schreibung lung nü Index Subin- Zugriffs- Länge Datentyp Data Sto- Back-to- ternum- rechte rage 0x0028 3 byte UIntegerT - Process Data Prozessdaten...
  • Seite 33 Parameterliste (IO-Link und GEMÜ App) | IO-Link Parameter GEMÜ App GEMÜ App Parametername Parameterbe- Werkseinstel- Auswahlwerte Beschreibung IO-Link Menü GEMÜ App Me- Parame- Zugriff schreibung lung nü Index Subin- Zugriffs- Länge Datentyp Data Sto- Back-to- ternum- rechte rage Betriebsart "Aus" Rückmeldung Rückmeldung wenn sich das...
  • Seite 34 | Parameterliste (IO-Link und GEMÜ App) IO-Link Parameter GEMÜ App GEMÜ App Parametername Parameterbe- Werkseinstel- Auswahlwerte Beschreibung IO-Link Menü GEMÜ App Me- Parame- Zugriff schreibung lung nü Index Subin- Zugriffs- Länge Datentyp Data Sto- Back-to- ternum- rechte rage 0x0049 1 byte RecordT Digitaler Gerä- Konfiguration di-...
  • Seite 35 Parameterliste (IO-Link und GEMÜ App) | IO-Link Parameter GEMÜ App GEMÜ App Parametername Parameterbe- Werkseinstel- Auswahlwerte Beschreibung IO-Link Menü GEMÜ App Me- Parame- Zugriff schreibung lung nü Index Subin- Zugriffs- Länge Datentyp Data Sto- Back-to- ternum- rechte rage 0x0050 2 byte RecordT Grundeinstellun- Parameter |...
  • Seite 36 | Parameterliste (IO-Link und GEMÜ App) IO-Link Parameter GEMÜ App GEMÜ App Parametername Parameterbe- Werkseinstel- Auswahlwerte Beschreibung IO-Link Menü GEMÜ App Me- Parame- Zugriff schreibung lung nü Index Subin- Zugriffs- Länge Datentyp Data Sto- Back-to- ternum- rechte rage 0x0051 4 Byte RecordT Endlagen-Rück- Konfiguration...
  • Seite 37 Parameterliste (IO-Link und GEMÜ App) | IO-Link Parameter GEMÜ App GEMÜ App Parametername Parameterbe- Werkseinstel- Auswahlwerte Beschreibung IO-Link Menü GEMÜ App Me- Parame- Zugriff schreibung lung nü Index Subin- Zugriffs- Länge Datentyp Data Sto- Back-to- ternum- rechte rage 64-95 32 bit uint:32 nein Warnschwelle...
  • Seite 38 | Parameterliste (IO-Link und GEMÜ App) IO-Link Parameter GEMÜ App GEMÜ App Parametername Parameterbe- Werkseinstel- Auswahlwerte Beschreibung IO-Link Menü GEMÜ App Me- Parame- Zugriff schreibung lung nü Index Subin- Zugriffs- Länge Datentyp Data Sto- Back-to- ternum- rechte rage 0x005A 8 Byte RecordT nein Betriebsstunden...
  • Seite 39 Parameterliste (IO-Link und GEMÜ App) | IO-Link Parameter GEMÜ App GEMÜ App Parametername Parameterbe- Werkseinstel- Auswahlwerte Beschreibung IO-Link Menü GEMÜ App Me- Parame- Zugriff schreibung lung nü Index Subin- Zugriffs- Länge Datentyp Data Sto- Back-to- ternum- rechte rage 0-15 16 bit uint:16 nein Stellzeit Auf...
  • Seite 40 | Parameterliste (IO-Link und GEMÜ App) IO-Link Parameter GEMÜ App GEMÜ App Parametername Parameterbe- Werkseinstel- Auswahlwerte Beschreibung IO-Link Menü GEMÜ App Me- Parame- Zugriff schreibung lung nü Index Subin- Zugriffs- Länge Datentyp Data Sto- Back-to- ternum- rechte rage Öffnen Endan- Bei anliegendem schlag Auf Signal wird das...
  • Seite 41 Parameterliste (IO-Link und GEMÜ App) | IO-Link Parameter GEMÜ App GEMÜ App Parametername Parameterbe- Werkseinstel- Auswahlwerte Beschreibung IO-Link Menü GEMÜ App Me- Parame- Zugriff schreibung lung nü Index Subin- Zugriffs- Länge Datentyp Data Sto- Back-to- ternum- rechte rage 0x006A 1 Byte RecordT Digitaler Geräte- Konfiguration di-...
  • Seite 42 | Parameterliste (IO-Link und GEMÜ App) IO-Link Parameter GEMÜ App GEMÜ App Parametername Parameterbe- Werkseinstel- Auswahlwerte Beschreibung IO-Link Menü GEMÜ App Me- Parame- Zugriff schreibung lung nü Index Subin- Zugriffs- Länge Datentyp Data Sto- Back-to- ternum- rechte rage 64-79 16 bit int:16 nein nein...
  • Seite 43 Parameterliste (IO-Link und GEMÜ App) | IO-Link Parameter GEMÜ App GEMÜ App Parametername Parameterbe- Werkseinstel- Auswahlwerte Beschreibung IO-Link Menü GEMÜ App Me- Parame- Zugriff schreibung lung nü Index Subin- Zugriffs- Länge Datentyp Data Sto- Back-to- ternum- rechte rage 32-47 16 bit uint:16 Alarmschwelle Definiert die...
  • Seite 44 | Parameterliste (IO-Link und GEMÜ App) IO-Link Parameter GEMÜ App GEMÜ App Parametername Parameterbe- Werkseinstel- Auswahlwerte Beschreibung IO-Link Menü GEMÜ App Me- Parame- Zugriff schreibung lung nü Index Subin- Zugriffs- Länge Datentyp Data Sto- Back-to- ternum- rechte rage 0x00B0 2 Byte RecordT Regelparameter Parameter | Reg-...
  • Seite 45 Parameterliste (IO-Link und GEMÜ App) | IO-Link Parameter GEMÜ App GEMÜ App Parametername Parameterbe- Werkseinstel- Auswahlwerte Beschreibung IO-Link Menü GEMÜ App Me- Parame- Zugriff schreibung lung nü Index Subin- Zugriffs- Länge Datentyp Data Sto- Back-to- ternum- rechte rage 0x00B6 4 Byte RecordT Stellungsbegren- Parameter | Ap-...
  • Seite 46 | Parameterliste (IO-Link und GEMÜ App) IO-Link Parameter GEMÜ App GEMÜ App Parametername Parameterbe- Werkseinstel- Auswahlwerte Beschreibung IO-Link Menü GEMÜ App Me- Parame- Zugriff schreibung lung nü Index Subin- Zugriffs- Länge Datentyp Data Sto- Back-to- ternum- rechte rage 80-95 16 bit uint:16 Kennlinienpunkt Definiert den...

  • Seite 47: Fehlerbehebung

    Endlagenver- Single Info 0x8CAC 4 nein nein Durch die autono- keine Maßnahme erforder- schiebung Zu Shot me Endlagener- lich. kennung wurde ei- ne Verschiebung der Endlage Zu er- kannt und nachge- führt. www.gemu-group.com 47 / 60 GEMÜ 44A0...
  • Seite 48 - Ausreichende Druckluftver- lerhafte Bewe- Disappe- nung des Prozessventils sorgung sicherstellen. gung in Rich- wird nicht erreicht. - Pneumatische Anschlüsse tung Zu überprüfen. - Pneumatische Verbin- dungsstellen überprüfen. - Das Ventil auf Funktion prüfen. GEMÜ 44A0 48 / 60 www.gemu-group.com...
  • Seite 49 Zähler Ventil- Single Info 0x8CEF 71 nein nein Der Zähler für die Keine Maßnahme erforder- ansteuerungen Shot Ventilansteuerun- lich. zurückgesetzt gen wurde zurück- gesetzt. Die Mel- dung wird nach 30 Sekunden eigen- ständig quittiert. www.gemu-group.com 49 / 60 GEMÜ 44A0...
  • Seite 50 Steuerdruck", kann dieser verringert werden. Minimaler Appear / Feh- 0x8D0F 103 nein nein Der minimal zuläs- Steuerluft-Versorgungslei- Steuerdruck Disappe- ler2 sige Steuerluft- tung überprüfen und pneu- unterschritten Versorgungsdruck matische Verbindung kon- wurde unterschrit- trollieren. GEMÜ 44A0 50 / 60 www.gemu-group.com...
  • Seite 51 Temperaturbereich des reicht oder unter- Produktes vergleichen. Liegt schritten. dieser unter dem eingestell- ten Wert im Parameter "Alarmschwelle min. Innen- temperatur", kann dieser ver- ringert werden. www.gemu-group.com 51 / 60 GEMÜ 44A0...
  • Seite 52 Innendruck Innendruck / Höhe über N.N wurde erreicht des Produktes vergleichen. oder unterschrit- Liegt dieser unter dem ein- ten. gestellten Wert im Parame- ter "Alarmschwelle min. In- nendruck", kann dieser ver- ringert werden. GEMÜ 44A0 52 / 60 www.gemu-group.com...
  • Seite 53 Fehler im Gerät setzt („Process aus, wodurch entsprechend Data Output inva- darauf reagiert wird. Master- lid“) Konfiguration hinsichtlich des Status der Prozessda- ten ("Process Data output validity state") prüfen. www.gemu-group.com 53 / 60 GEMÜ 44A0...

  • Seite 54: Isdu-Fehler

    Parameter value out of range 0x80 0x30 Schreibzugriff auf einen Parameter, wobei der Parameterwert außerhalb der erlaubten Grenzen liegt. Parameter value above limit 0x80 0x31 Schreibzugriff auf einen Parameter, wobei der Parameterwert oberhalb der definierten Grenze liegt. GEMÜ 44A0 54 / 60 www.gemu-group.com...

  • Seite 55: Bezeichnung

    Dieser Fehler wird am Ende eines Down- loads einer Blockparameter-Übertragung gesendet, wenn ein Fehler im Parameter- satz vorliegt, z.B. wenn Unstimmigkeiten vorliegen. Application not ready 0x80 0x82 Lese- oder Schreibzugriff, wenn die Appli- kation nicht verfügbar ist. www.gemu-group.com 55 / 60 GEMÜ 44A0...

  • Seite 56: Inspektion Und Wartung

    - Das Produkt mit feuchtem Tuch reinigen. Heiße Bauteile! - Das Produkt nicht mit Hochdruckreiniger reinigen. ▶ Verbrennungen durch aufgewärmte Bauteile in Kombination mit Umge- bungstemperatur. Nur an abgekühlter Anlage oder mit ge- ● eigneter Schutzausrüstung arbeiten. GEMÜ 44A0 56 / 60 www.gemu-group.com...

  • Seite 57: Demontage Des Bluetooth Moduls Typ E1B0

    3. Schnapphaken 5 des Schieberdeckels 2 lösen und mit Zei- gefinger das Bluetooth Modul Typ E1B0 3 durch die Griff- mulde 6 aus dem Schieberdeckel 2 hebeln (kein Werkzeug benutzen, um Beschädigung zu vermeiden!). www.gemu-group.com 57 / 60 GEMÜ 44A0...

  • Seite 58: Entsorgung

    Produkt keine Rücksendeerklärung bei, erfolgt keine Gut- schrift bzw. keine Erledigung der Reparatur, sondern eine kos- tenpflichtige Entsorgung. 1. Das Produkt reinigen. 2. Rücksendeerklärung bei GEMÜ anfordern. 3. Rücksendeerklärung vollständig ausfüllen. 4. Das Produkt mit ausgefüllter Rücksendeerklärung an GEMÜ schicken. GEMÜ 44A0 58 / 60 www.gemu-group.com...

  • Seite 59: Eu-Konformitätserklärung

    Produkte den Vorschriften der genannten mentioned products complies with the regulations of the men- Richtlinien entspricht. tioned Directives.​ Produkt: GEMÜ 44A0 Product: GEMÜ 44A0 Produktname: Multifunktionale Ventilansteuerung Product name:...
  • Seite 60 GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG Fritz-Müller-Straße 6-8 D-74653 Ingelfingen-Criesbach Änderungen vorbehalten Tel. +49 (0)7940 123-0 · info@gemue.de www.gemu-group.com 04.2025 | 88936904...
