Levelflex FMP50
Endress+Hauser

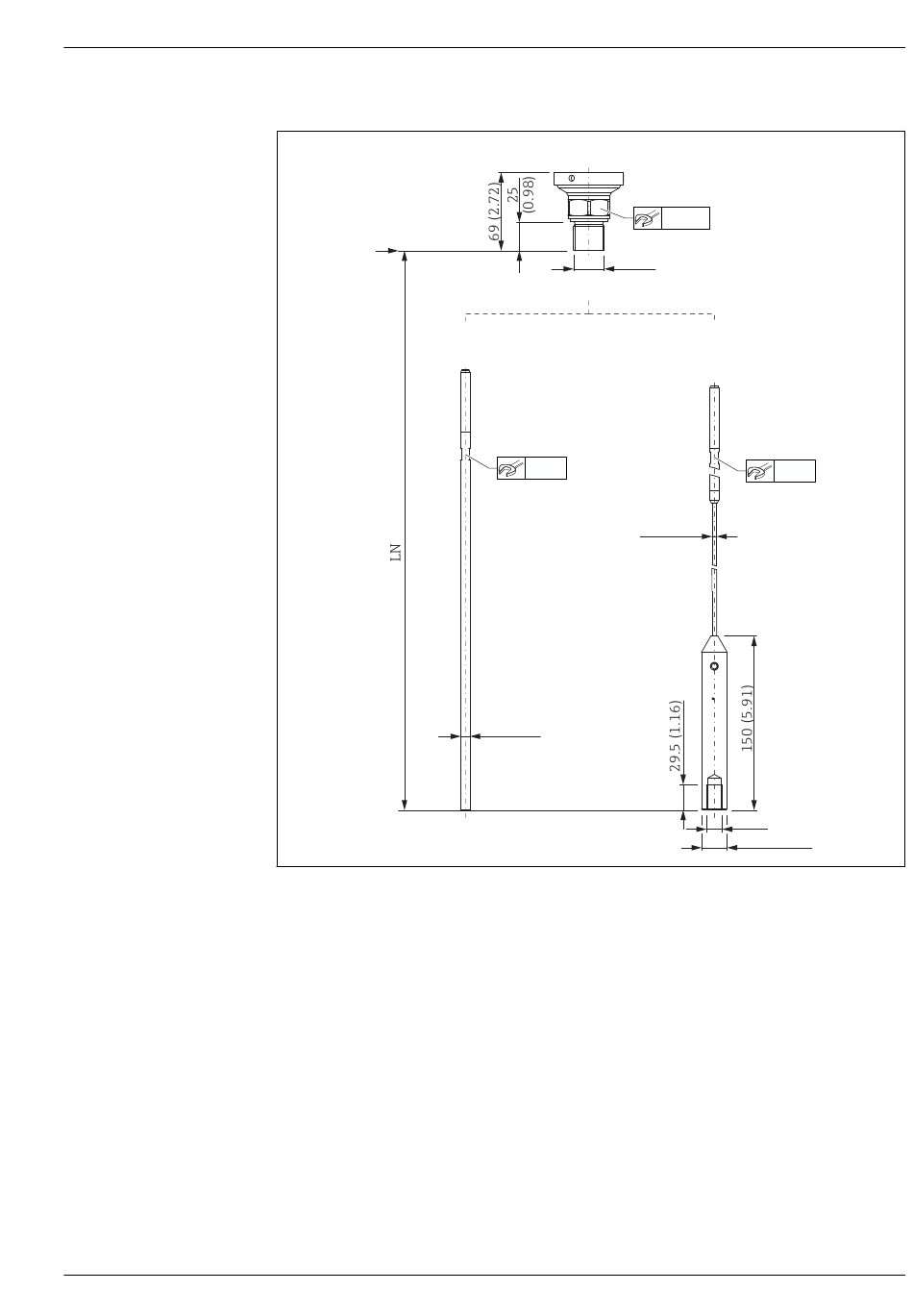

FMP50: Abmessungen Prozessanschluss/Sonde
R
31
FMP50: Prozessanschluss / Sonde. Maßeinheit mm (in)
A
Gewinde ISO228 G¾ oder ANSI MNPT¾ (Merkmal 100)
B
Stabsonde 8 mm oder ¾" (Merkmal 060)
C
Seilsonde 4 mm oder ¹⁄₆" (Merkmal 060)
LN
Sondenlänge
R
Referenzpunkt der Messung
A
G¾
NPT¾
B
7 mm
ø8 (0.31)
36 mm
C
7 mm
ø4 (0.16)
M14
ø22 (0.87)
A0012644
41
