Endress+Hauser Levelflex FMP50 Technische Information Seite 35

Levelflex FMP50
Endress+Hauser

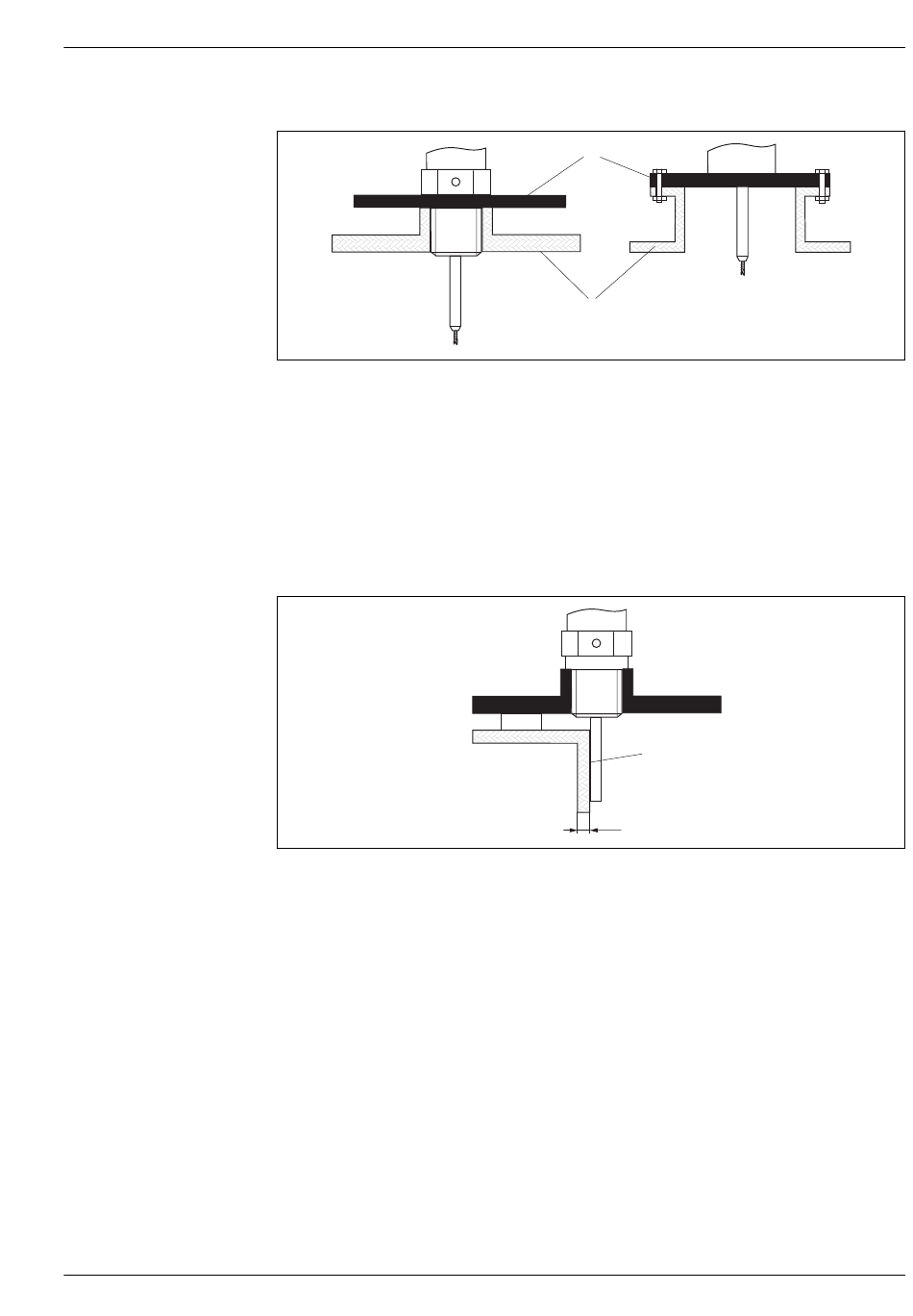

Nichtmetallische Behälter
1 Nichtmetallischer Behälter
2 Metallblech oder metallischer Flansch
Um eine gute Messung bei der Installation auf nichtmetallischen Behältern zu gewährleisten, eine
Metallplatte mit mindestens 200 mm (8 in) Durchmesser senkrecht zur Sonde am Prozessanschluss
anbringen.
Kunststoff- und Glasbehälter: Montage der Sonde an der Außenwand
Bei Kunststoff- und Glasbehältern kann die Sonde unter bestimmten Bedingungen auch an der
Außenwand montiert werden.
1 Kunststoff- oder Glasbehälter
2 Metallplatte mit Einschraubmuffe
3 Kein Freiraum zwischen Behälterwand und Sonde!
Voraussetzungen
• Dielektrizitätskonstante des Mediums: ε
• Nicht-leitfähige Behälterwand.
• Maximale Wandstärke (a):
• Kunststoff: < 15 mm (0,6 in)
• Glas: < 10 mm (0,4 in)
• Keine metallischen Verstärkungen am Behälter
Bei der Montage beachten:
• Die Sonde ohne Freiraum direkt an der Behälterwand montieren
• Zum Schutz gegen Beeinflussung der Messung ein Kunststoffhalbrohr mit mindestens
200 mm (8 in) Durchmesser oder einen vergleichbaren Schutz an der Sonde anbringen
• Bei Behälterdurchmessern unter 300 mm (12 in):
Auf der gegenüberliegenden Seite des Behälters ein Masseblech anbringen, das leitend mit dem
Prozessanschluss verbunden ist und ungefähr die Hälfte des Behälterumfangs bedeckt
• Bei Behälterdurchmessern ab 300 mm (12 in):
Eine metallische Platte mit mindestens 200 mm (8 in) Durchmesser senkrecht zur Sonde am Pro-
zessanschluss anbringen (siehe oben)
2
1
2
1
a
> 7
r
3
A0012527
A0014150
