• Produktstruktur, Merkmal 600 "Sondendesign":
• Ausprägung MB "Sensor abgesetzt, 3 m Kabel"
• Ausprägung MC "Sensor abgesetzt, 6 m Kabel"
• Ausprägung MD "Sensor abgesetzt, 9 m Kabel"
• Das Verbindungskabel ist bei diesen Ausführungen im Lieferumfang enthalten.
Minimaler Biegeradius: 100 mm (4 inch)
• Der Montagehalter für das Elektronikgehäuse ist bei diesen Ausführungen im Lieferumfang ent-
halten. Montagemöglichkeiten:
• Wandmontage
• Montage an DN32 ... DN50 (1¼ ... 2 inch) Mast oder Rohr
• Das Verbindungskabel hat einen geraden und einen um 90 ° gewinkelten Stecker. Je nach den ört-
lichen Bedingungen kann der gewinkelte Stecker an der Sonde oder am Elektronikgehäuse ange-
bracht werden.
Sonde, Elektronik und Verbindungskabel sind aufeinander abgestimmt und durch eine gemein-
same Seriennummer gekennzeichnet. Es dürfen nur Komponenten mit der gleichen Seriennum-
mer miteinander verbunden werden.
Hinweise zur mechanischen Belastung der Sonde
Zugbelastbarkeit von Seilsonden
FMP50
Seil 4 mm (¹⁄₆ in) 316
Zugbelastbarkeit 2 kN
Seitliche Belastbarkeit (Biegefestigkeit) von Stabsonden
FMP50
Stab 8 mm (¹⁄₃ in) 316L
Biegefestigkeit 10 Nm

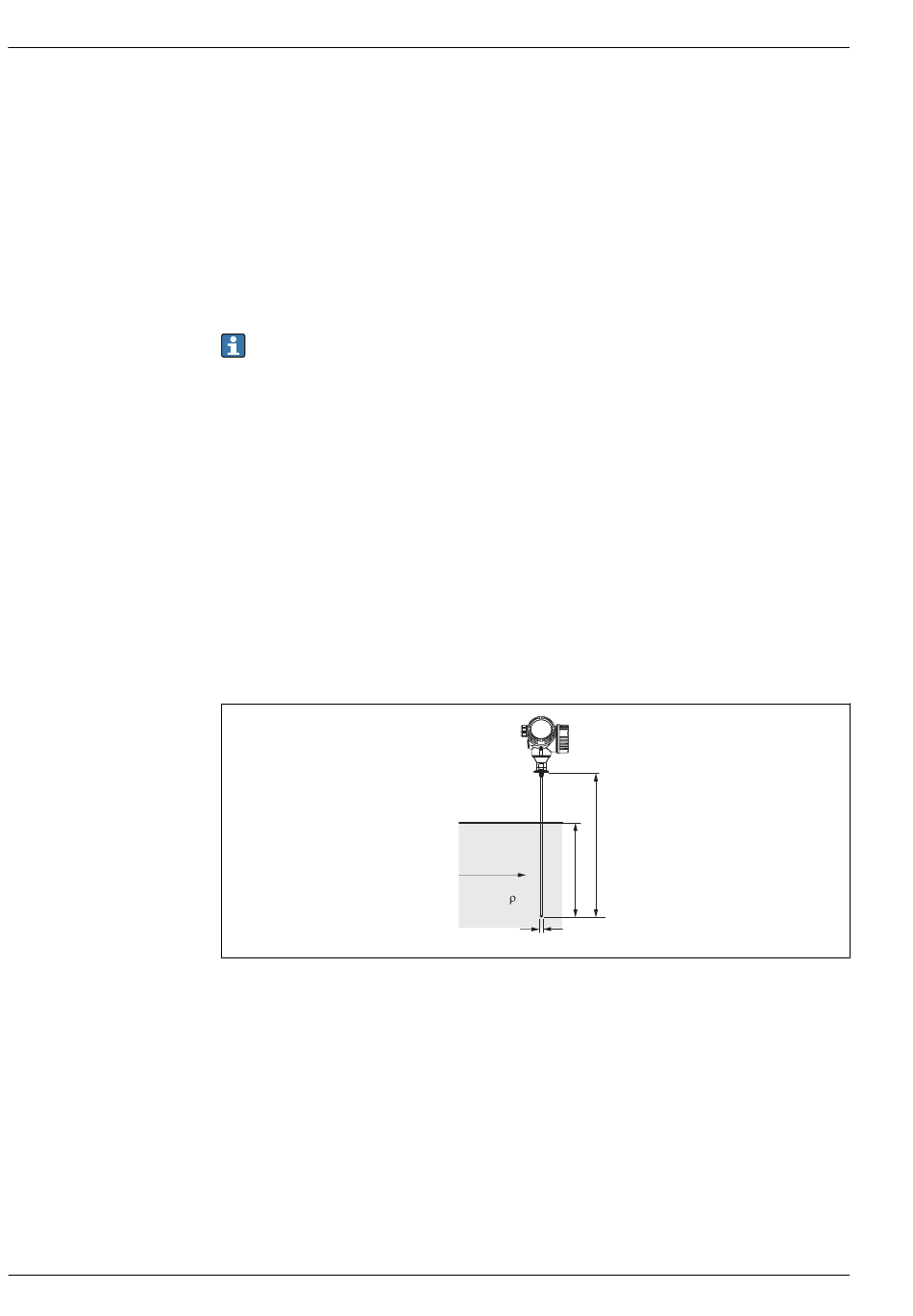

Seitliche Belastung (Biegemoment) durch Strömung
ρ
Dichte des Mediums [kg/m
v Strömungsgeschwindigkeit [m/s] des Mediums, senkrecht zum Sondenstab
d Durchmesser [m] des Sondenstabs
L Füllstand [m]
LN Sondenlänge [m]
Die Formel zur Errechnung des auf die Sonde wirkenden Biegemoments M:
M = c × ρ/2 × v 2 × d × L × (L
w
mit:
v
d
3 ]
- 0.5 × L)
N
Levelflex FMP50
L
N
L
