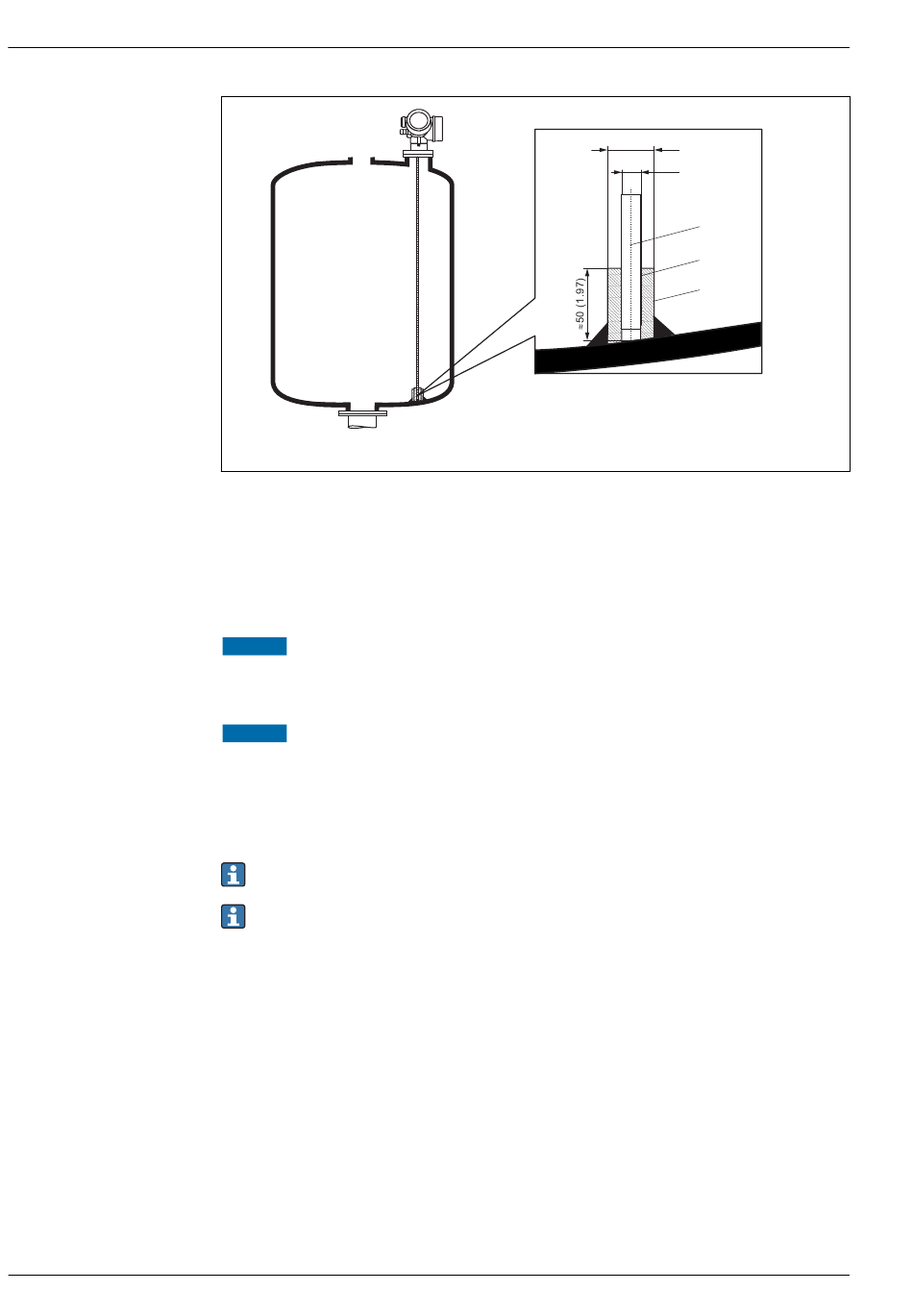

1 Sondenstab
2 Hülse, eng gebohrt, damit elektrischer Kontakt zwischen Hülse und Stab gewährleistet ist.
3 Kurzes Metallrohr, z.B. festgeschweißt
Sonde ⌀ 8 mm (0,31 in)
• a < ⌀ 14 mm (0,55 in)
• b = ⌀ 8,5 mm (0,34 in)
HINWEIS
Schlechte Erdung des Sondenendes kann zu Fehlmessungen führen.
‣
Fixierhülse eng bohren, damit guter elektrischer Kontakt zwischen Hülse und Sondenstab sicher-
gestellt ist.
HINWEIS
Schweißen kann das Hauptelektronikmodul beschädigen.
‣
Vor dem Anschweißen: Sondenstab erden und Elektronik ausbauen.
Besondere Montagesituationen
Bypässe und Schwallrohre
In Bypass- und Schwallrohranwendungen ist der Einsatz von Zentrierscheiben /-sternen /-
gewichten (als Zubehör erhältlich) empfohlen.
Da das Messsignal viele Kunststoffe durchdringt, kann es bei Installation in Bypässen oder
Schwallrohren aus Kunststoff zu Fehlauswertungen führen. Aus diesem Grund Bypass oder
Schwallrohr aus Metall verwenden.
Levelflex FMP50
ø a
ø b
1
2
3
mm (in)
Endress+Hauser
A0014127
