c : Reibungsbeiwert
w
Rechenbeispiel
Reibungsfaktor c
w
Dichte ρ [kg/m 3 ]
Sondendurchmesser d [m]
L = L
N

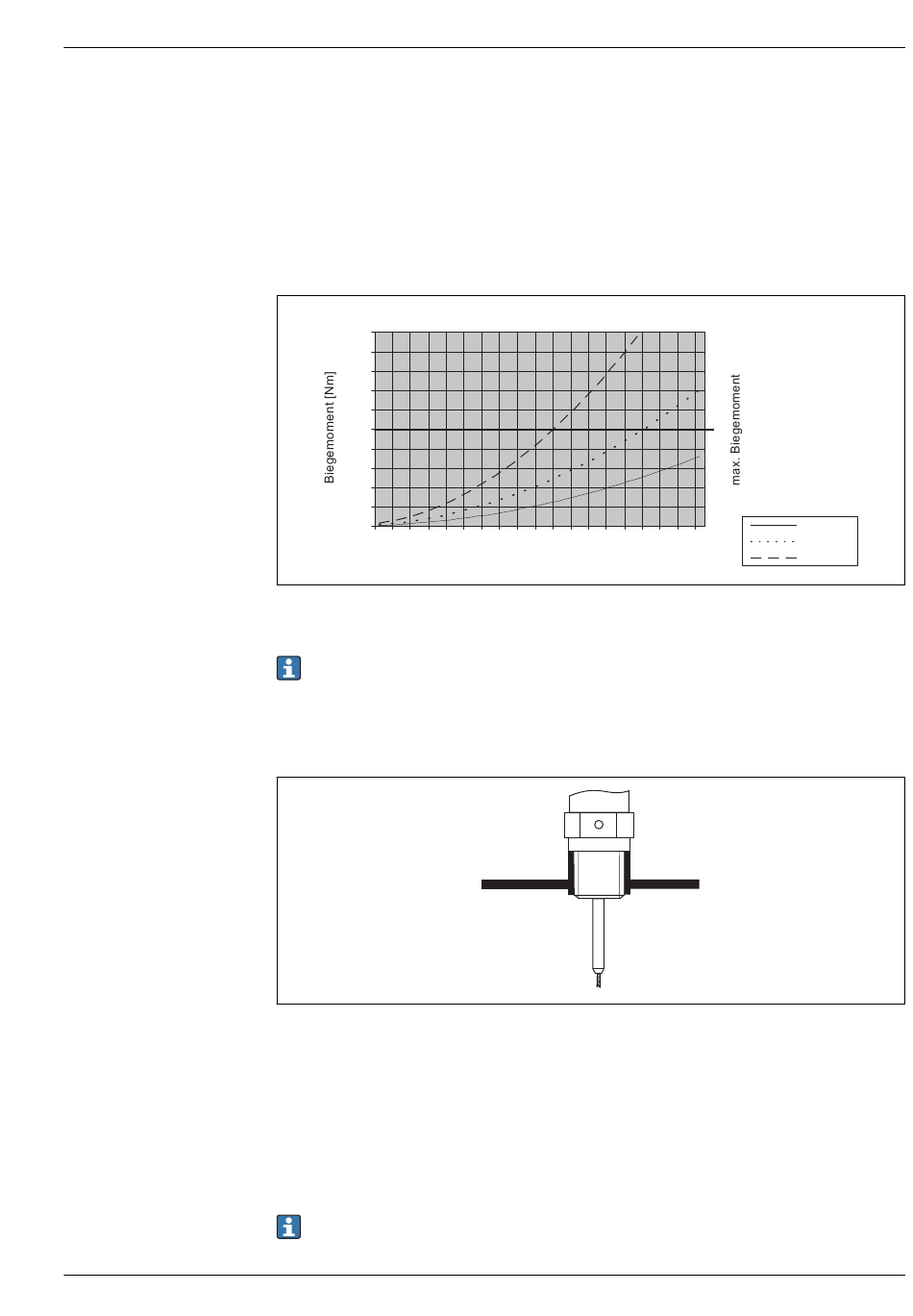

Biegemoment [M] auf Stabsonden, Durchmesser 8mm (1/3")
20,0
18,0
16,0
14,0
12,0
10,0
8,0
6,0
4,0
2,0
0,0
0,4 0,8 1,2
Hinweise zum Prozessanschluss
Sonden werden mit Einschraubgewinde oder Flansch am Prozessanschluss montiert. Falls bei
dieser Montage die Gefahr besteht, dass das Sondenende so stark bewegt wird, dass es zeit-
weise Behälterboden oder -konus berührt, muss die Sonde am unteren Ende gegebenenfalls
eingekürzt und fixiert werden.
Einschraubgewinde
 25 Montage mit Einschraubgewinde; bündig mit der Behälterdecke
Dichtung
Das Gewinde sowie die Dichtform entsprechen der DIN3852 Teil 2, Einschraubzapfen Form A.
Dazu passen folgende Dichtringe:
Für Gewinde G¾": Nach DIN7603 mit den Abmessungen 27 mm × 32 mm
Verwenden Sie einen Dichtring nach dieser Norm in Form A, C oder D in einem für die Anwendung
beständigen Werkstoff.
Die Länge des Einschraubzapfens kann der Maßzeichnung entnommen werden:
0,9 (unter Annahme einer turbulenten Strömung - hohe Reynoldszahl)
1000 (z.B. Wasser)
0,008
(ungünstigste Bedingungen)
1,6 2,4 2,8 3,2
2
Sondenlänge [ ] in Meter
L
N
v=0,5m/s
3,6 4 v=0,7m/s
v=1,0m/s
A0014182-DE
A0015121
