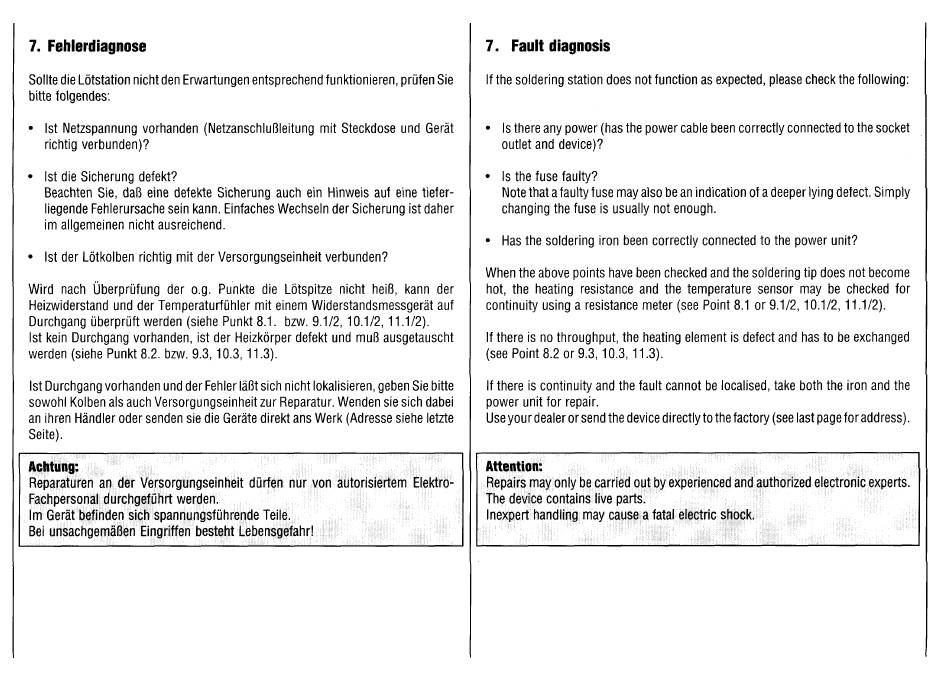

7. Fehlerdiagnose
Solltedie Lötstation nicht denErwartungenentsprechendfunktionieren, prüfenSie
bitte folgendes•.
• 1stNetzspannung vorhanden(Netzanschlußleitung mit Steckdoseund Gerät
richtig verbunden)?
• 1stdie Sicherung defekt?
Beachten Sie, daß eine defekte Sicherung auch ein Hinweis auf eine tiefer-
liegendeFehlerursachesein kann. EinfachesWechselnder Sicherung ist daher
im allgemeinen nicht ausreichend.
• 1stder Lötkolben richtig mit der Versorgungseinheit verbunden?
Wird nachÜberprüfung der o.g. Punktedie Lötspitzenicht heiß,kannder
Heizwiderstandund der Temperaturfühler mit einem Widerstandsmessgerätauf
Durchgang überprüft werden (siehe Punkt 8.1. bzw. 9.1/2, 10.1/2, 11.1/2).
1stkein Durchgang vorhanden, ist der Heizkörperdefekt und muß ausgetauscht
werden (siehe Punkt 8.2. bzw. 9.3, 10.3, 11.3).
t Durchgangvorhandenund der FehlerläBtsich nicht lokalisieren,gebenSie bitte
1s
sowohl Kolbenals auchVersorgungseinheitzur Reparatur.Wendensie sich dabei
an ihren HändlerOdersenden sie die Gerätedirekt ans Werk (Adressesiehe letzte
Seite).
Achtung:
Reparature
n
an der Versorgungseinheit dürfen nur von autorisiertem Elektro-
Fachpersona
l
durchgeführt w erden.
1 m Gerätbefindensich spannungsführende Teile.
Bei unsachgemäßenEingriffen besteht Lebensgefahr!
7.
Fault diagnosis
If the solderingstationdoesnot functionasexpected, p leasecheckthefollowing:
Is there any power (has the power cable beencorrectly connectedto the socket
outlet and device)?
Is the fuse faulty?
Notethat a faulty fuse may also be an indication of a deeperlying detect. Simply
changing the fuse is usually not enough.
Hasthe soldering iron been correctly connected to the power unit?
Whenthe above points havebeencheckedand the soldering tip does not become
hot, the heating resistance and the temperature sensor may be checked for
continuity usinga resistancemeter (seePoint 8.1 or 9.1/2, 10.1/2, 11.1/2).
If there is no throughput, the heating element is defect and has to be exchanged
(see Point 8.2 or 9.3, 10.3, 11.3).
If there is continuity and the fault cannot be localised,take both the iron and the
power unit for repair.
Useyour dealeror sendthe devicedirectlyto the factory (seelast pagefor address).
Attention:
Repairs mayonlybecarried outbyexperienced a ndauthorized e lectronic experts.
The device contains live parts.
Inexpert handling may cause a fatal electric shock.
