Instalace do Protec P3000
8
Nasuňte PRO-Check do předem určeného otvoru na čelní straně zařízení Protec P3000.
►
Pokud je PRO-Check-referenční netěsnost správně vsazen, vyčnívá ještě cca 10 mm z čelní
strany přístroje.

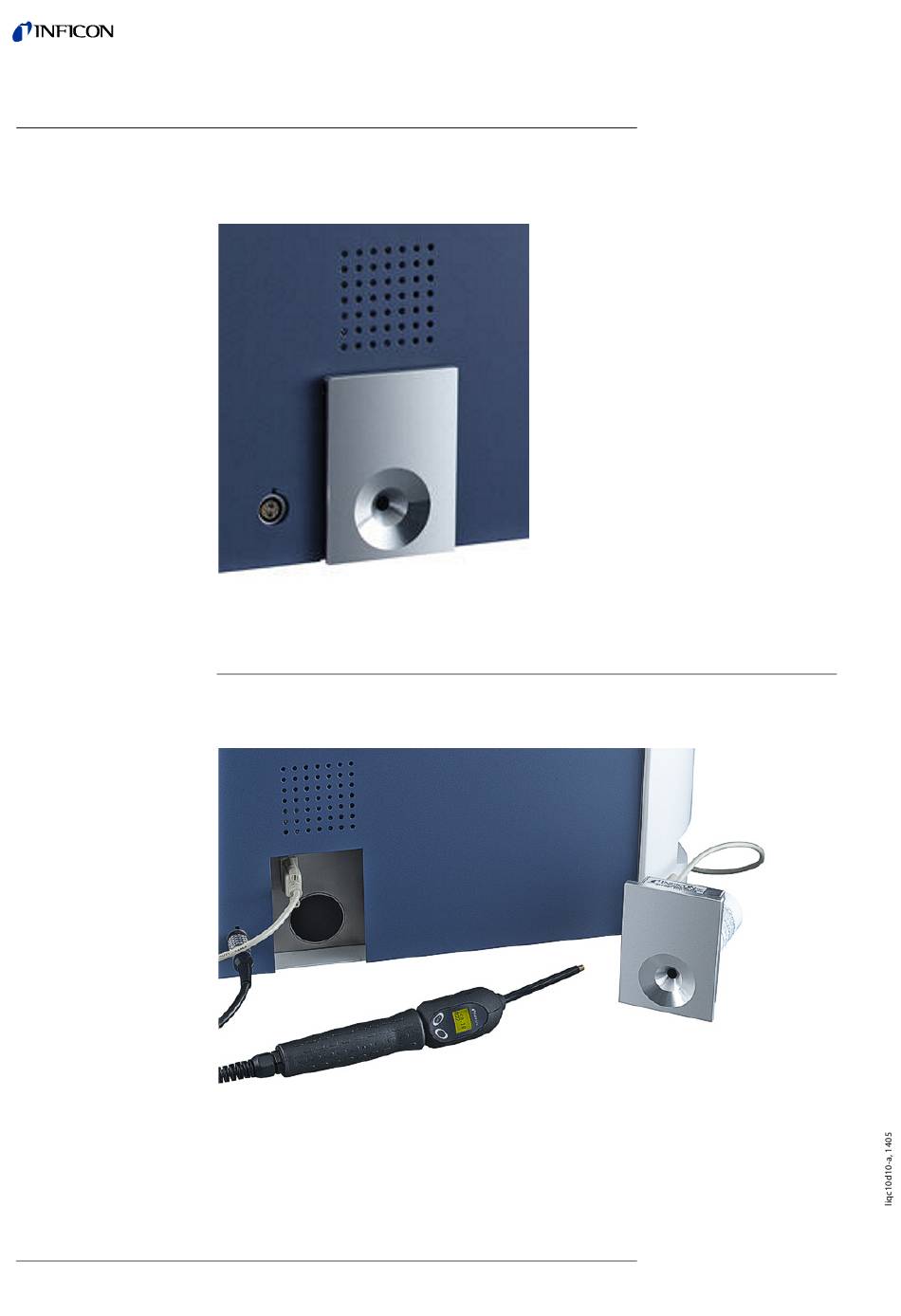

Obr. 2: PRO-Check v čelní desce Protec P3000
Připojení pomocí 9pólového Sub-D-kabelu
Připojte Sub-D-kabel do zdířky na zadní straně přístroje PRO-Check.
►
Připojte Sub-D-kabel do zdířky na čelní straně montážního otvoru Protec P3000.
►
Obr. 3: PRO-Check připojen kabelem
