Instalação no Protec P3000
28
Insira o PRO-Check na abertura existente para isso na parte frontal do Protec P3000.
►
Se a fuga de referência do PRO-Check estiver inserida corretamente, fica saliente aprox.
10 mm na parte frontal do aparelho.

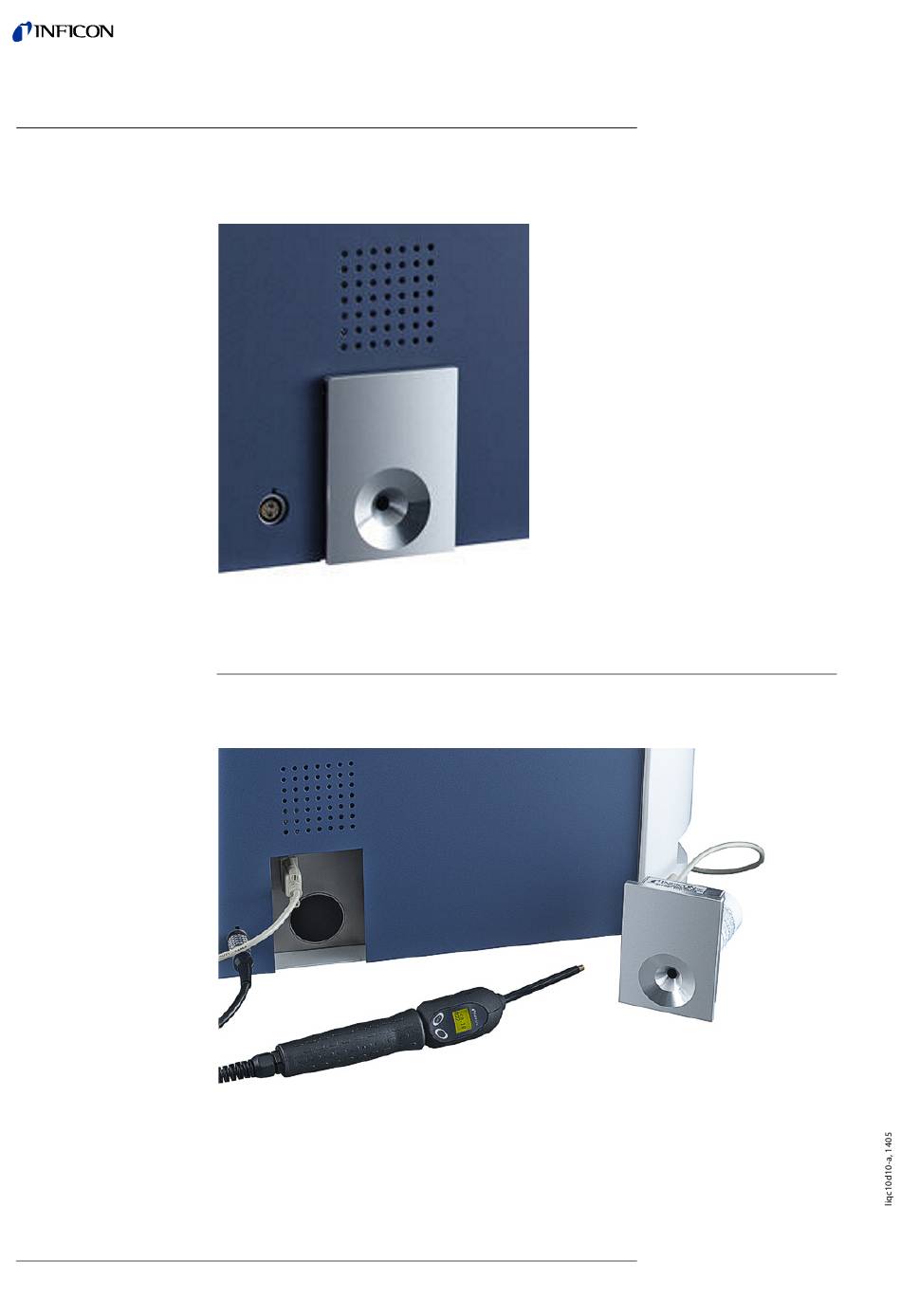

Fig. 2: PRO-Check na placa frontal do Protec P3000
Ligação com um cabo Sub-D de 9 polos
Ligue o cabo Sub-D à entrada na parte traseira do PRO-Check.
►
Ligue o cabo Sub-D à entrada na abertura de instalação frontal do Protec P3000.
►
Fig. 3: PRO-Check ligado através de cabo
