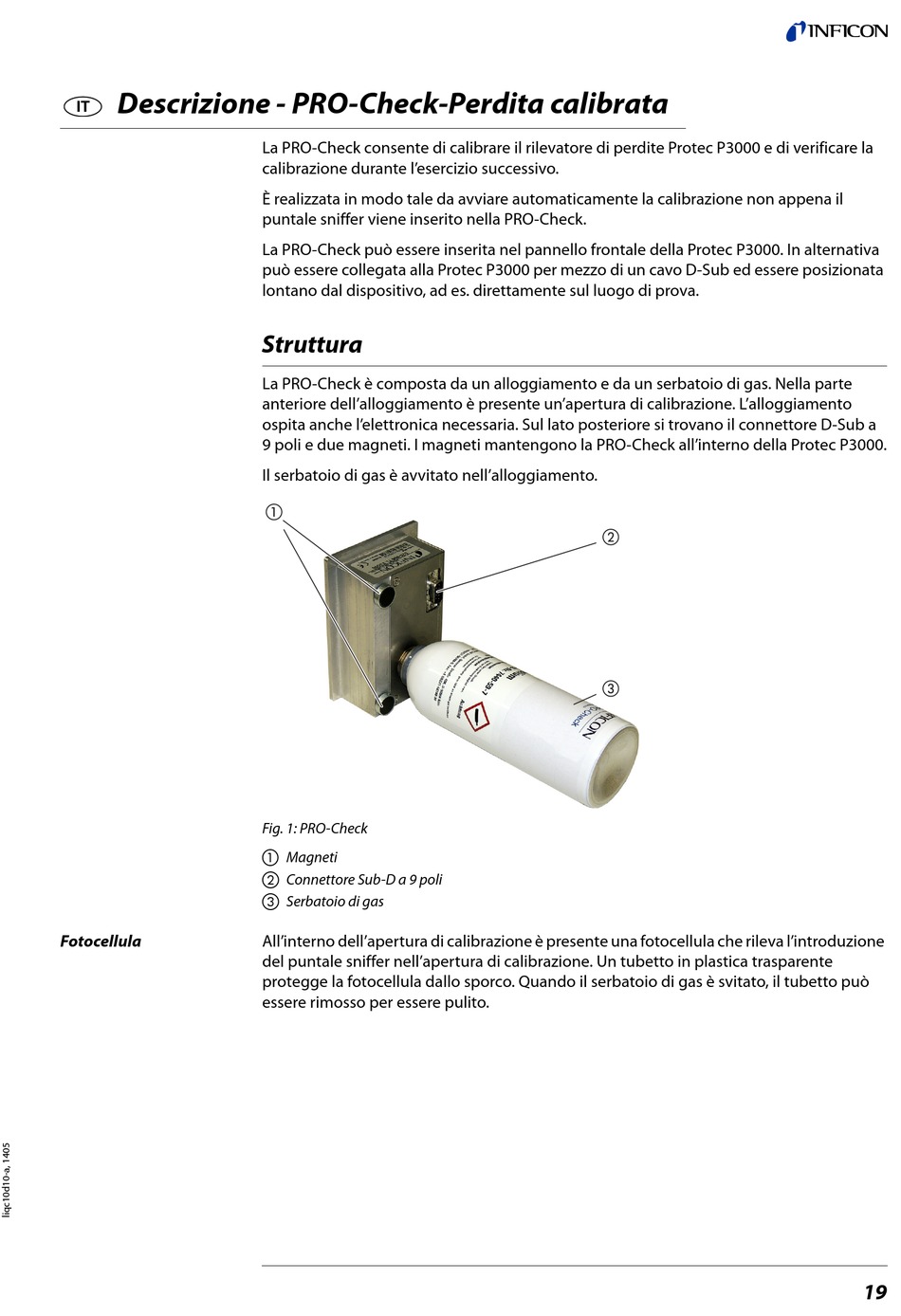

Descrizione - PRO-Check-Perdita calibrata
Fotocellula
La PRO-Check consente di calibrare il rilevatore di perdite Protec P3000 e di verificare la
calibrazione durante l'esercizio successivo.
È realizzata in modo tale da avviare automaticamente la calibrazione non appena il
puntale sniffer viene inserito nella PRO-Check.
La PRO-Check può essere inserita nel pannello frontale della Protec P3000. In alternativa
può essere collegata alla Protec P3000 per mezzo di un cavo D-Sub ed essere posizionata
lontano dal dispositivo, ad es. direttamente sul luogo di prova.
Struttura
La PRO-Check è composta da un alloggiamento e da un serbatoio di gas. Nella parte
anteriore dell'alloggiamento è presente un'apertura di calibrazione. L'alloggiamento
ospita anche l'elettronica necessaria. Sul lato posteriore si trovano il connettore D-Sub a
9 poli e due magneti. I magneti mantengono la PRO-Check all'interno della Protec P3000.
Il serbatoio di gas è avvitato nell'alloggiamento.
Fig. 1: PRO-Check
a
Magneti
b
Connettore Sub-D a 9 poli
c
Serbatoio di gas
All'interno dell'apertura di calibrazione è presente una fotocellula che rileva l'introduzione
del puntale sniffer nell'apertura di calibrazione. Un tubetto in plastica trasparente
protegge la fotocellula dallo sporco. Quando il serbatoio di gas è svitato, il tubetto può
essere rimosso per essere pulito.
19
