Installazione nella Protec P3000
20
Spingere la PRO-Check nell'apposita apertura sul lato frontale della Protec P3000.
►
Se inserita correttamente, la perdita di riferimento PRO-Check fuoriesce dal lato frontale
del dispositivo di ca. 10 mm.

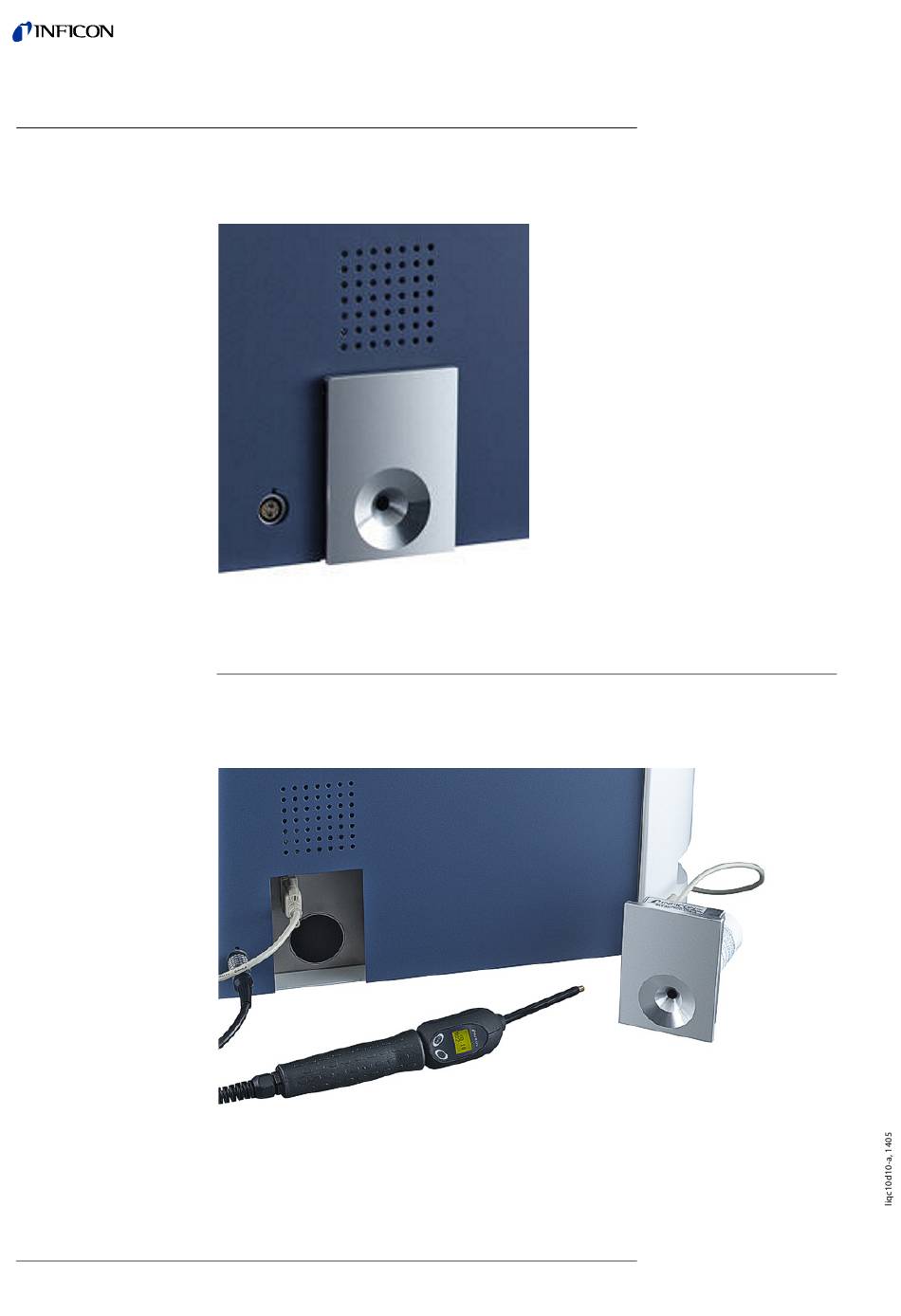

Fig. 2: PRO-Check nel lato frontale dell'Protec P3000
Connessione con un cavo Sub-D a 9 poli
Connettere il cavo Sub-D alla presa sul lato posteriore della PRO-Check.
►
Connettere il cavo Sub-D alla presa nell'apertura di montaggio sul lato frontale della
►
Protec P3000.
Fig. 3: PRO-Check collegata via cavo
