Descripción - PRO-Check Fuga calibrada
Célula fotoeléctrica
La fuga calibrada PRO-Check permite calibrar el comprobador de estanqueidad
Protec P3000 y, a continuación, comprobar su calibración al ponerlo en funcionamiento.
Está diseñada de tal modo que la calibración se inicia automáticamente al introducir en
ella la punta de aspiración.
La fuga calibrada PRO-Check se puede montar en la placa delantera del Protec P3000.
También puede instalarse alejada del Protec P3000 (por ejemplo, en el puesto de medici-
ón) y conectarse a él a través de un cable Sub-D.
Estructura
La fuga calibrada PRO-Check consta de una carcasa y un depósito de gas. La carcasa tiene
un orificio de calibración en la parte delantera. Dentro de ella se encuentra el sistema
electrónico necesario. En la cara trasera se encuentran el conector Sub-D de 9 polos y dos
imanes. Los imanes fijan la PRO-Check al Protec P3000.
El depósito de gas está enroscado a la carcasa.

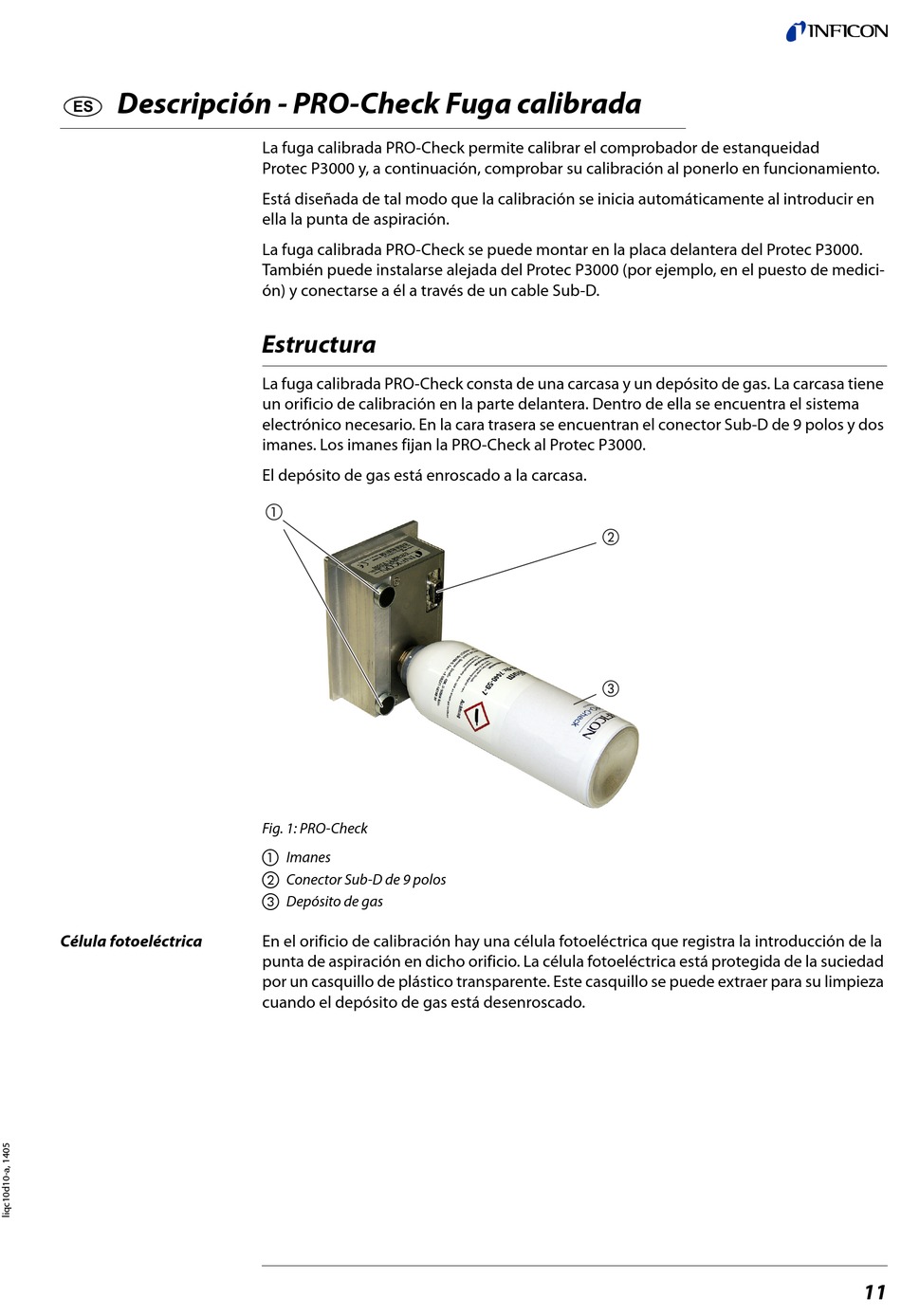

Fig. 1: PRO-Check
a
Imanes
b
Conector Sub-D de 9 polos
c
Depósito de gas
En el orificio de calibración hay una célula fotoeléctrica que registra la introducción de la
punta de aspiración en dicho orificio. La célula fotoeléctrica está protegida de la suciedad
por un casquillo de plástico transparente. Este casquillo se puede extraer para su limpieza
cuando el depósito de gas está desenroscado.
