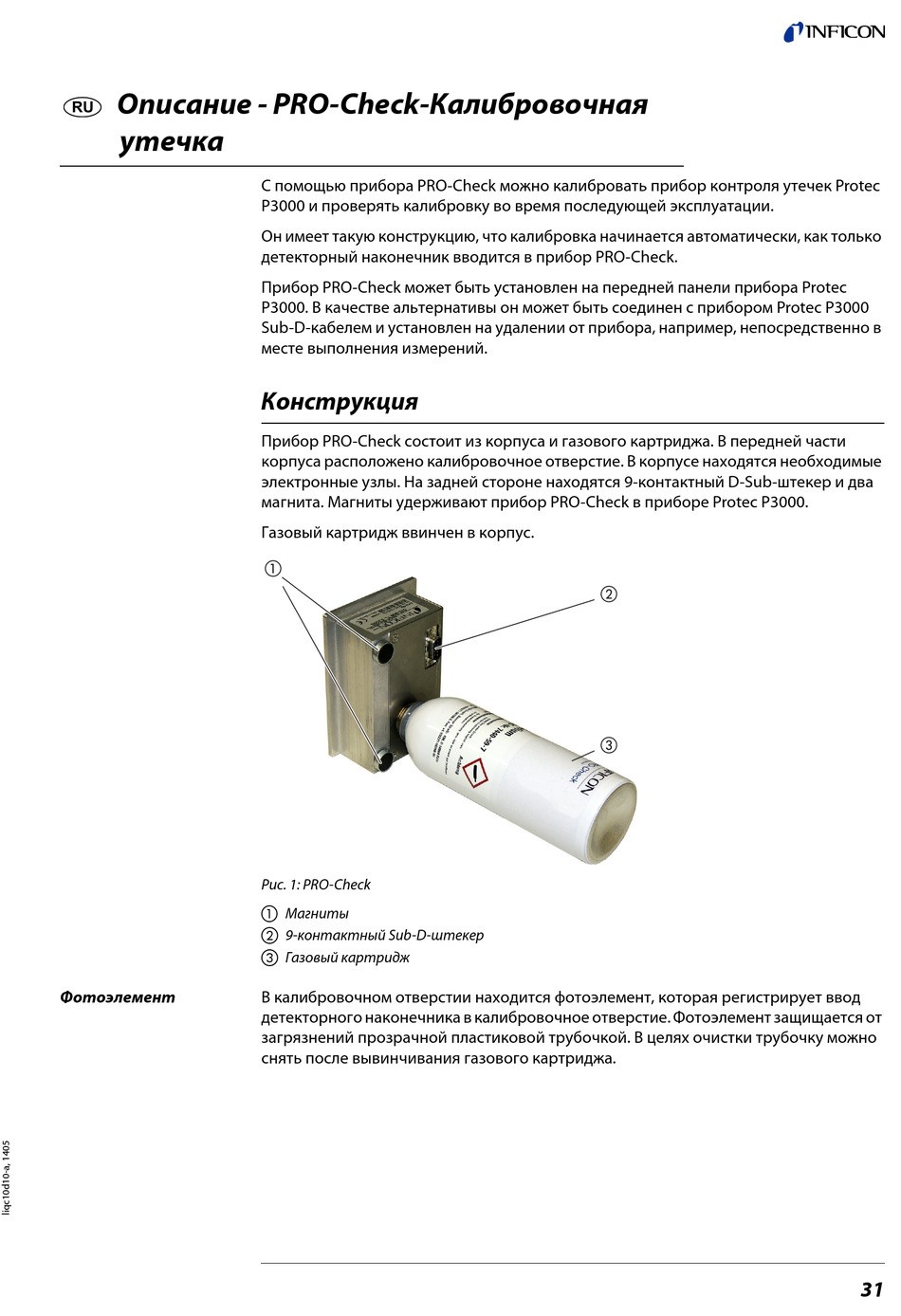

Описание - PRO-Check-Калибровочная
утечка
Фотоэлемент
С помощью прибора PRO-Check можно калибровать прибор контроля утечек Protec
P3000 и проверять калибровку во время последующей эксплуатации.
Он имеет такую конструкцию, что калибровка начинается автоматически, как только
детекторный наконечник вводится в прибор PRO-Check.
Прибор PRO-Check может быть установлен на передней панели прибора Protec
P3000. В качестве альтернативы он может быть соединен с прибором Protec P3000
Sub-D-кабелем и установлен на удалении от прибора, например, непосредственно в
месте выполнения измерений.
Конструкция
Прибор PRO-Check состоит из корпуса и газового картриджа. В передней части
корпуса расположено калибровочное отверстие. В корпусе находятся необходимые
электронные узлы. На задней стороне находятся 9-контактный D-Sub-штекер и два
магнита. Магниты удерживают прибор PRO-Check в приборе Protec P3000.
Газовый картридж ввинчен в корпус.
Рис. 1: PRO-Check
a
Магниты
b
9-контактный Sub-D-штекер
c
Газовый картридж
В калибровочном отверстии находится фотоэлемент, которая регистрирует ввод
детекторного наконечника в калибровочное отверстие. Фотоэлемент защищается от
загрязнений прозрачной пластиковой трубочкой. В целях очистки трубочку можно
снять после вывинчивания газового картриджа.
31
