2.6 Betriebsweise
Die Pumpe läuft in folgenden Fällen an:
•
Hoher Durchfluss
•
Niedriger Druck
•
Kombination aus beidem
Damit die Pumpe sicher anläuft, wenn Wasser
verbraucht wird, ist eine Durchflusserkennung
erforderlich. Der Durchfluss wird über
Druckänderungen in der Anlage ermittelt. Wenn
Wasser verbraucht wird, sinkt der Druck
entsprechend der Größe des Membrandruckbehälters
und dem Wasserdurchfluss:
•

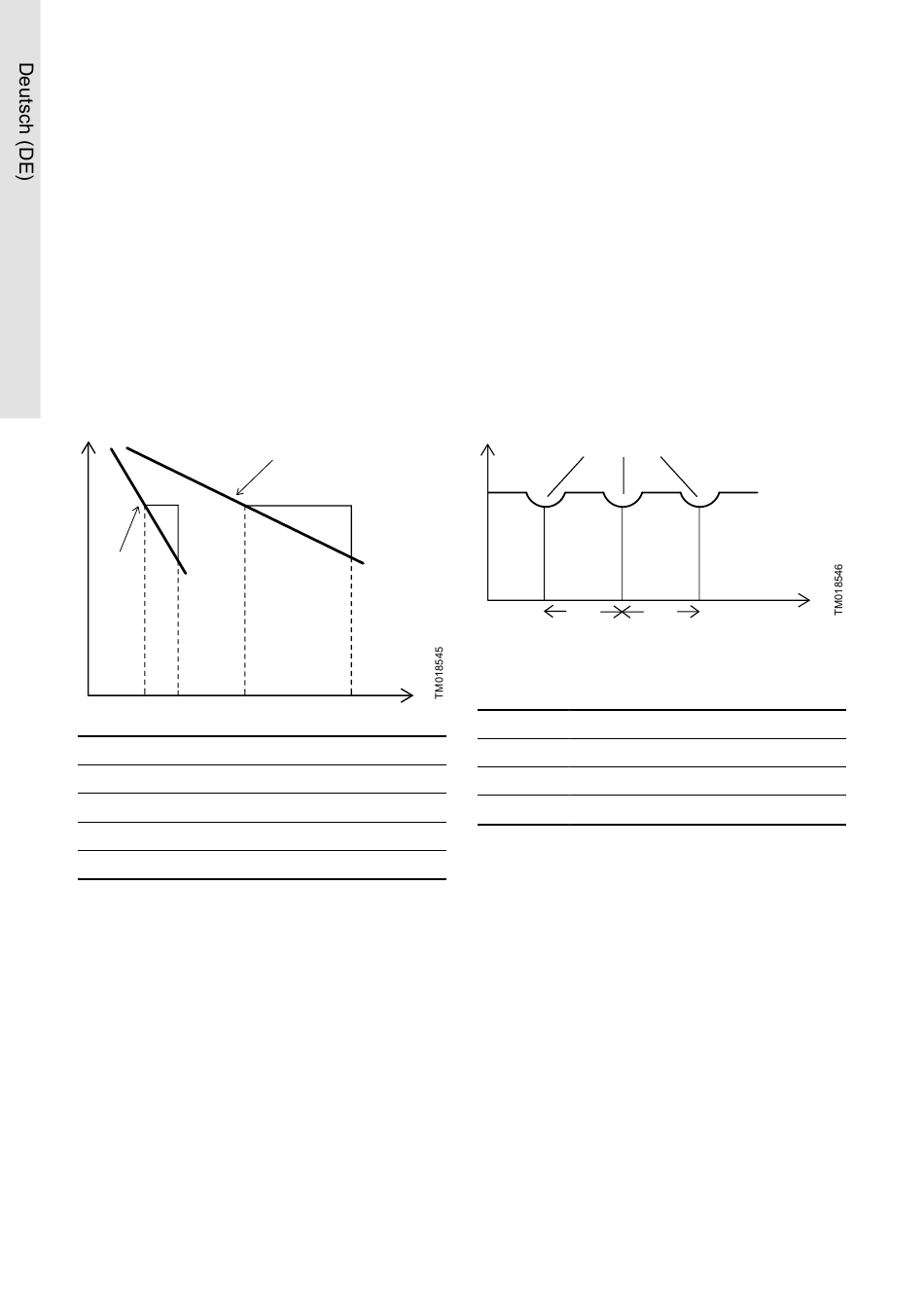

bei niedrigem Durchfluss fällt der Druck langsam
ab
•
bei hohem Durchfluss fällt der Druck schnell ab
1
4
Pos.
Beschreibung
1
Druck
2
Niedriger Durchfluss
3
Zeit
4
Hoher Durchfluss
Wenn der Druck um 0,1 bar/s (1,4 psi/s) oder
schneller abfällt, läuft die Pumpe sofort an.
Wenn ein Membrandruckbehälter von 8 l (2 gal)
verwendet wird, läuft die Pumpe mit einem Durchfluss
3
von etwa 0,18 m
/h (0,8 g/min) an. Wird ein größerer
Behälter verwendet, muss der Durchfluss höher sein,
bevor die Pumpe anläuft.
Verbrauch von bis zu 0,18 m
Die Pumpe schaltet sich ein, wenn der Druck auf
0,5 bar (7 psi) unter den eingestellten Wert absinkt.
Die Pumpe läuft, bis der Druck 0,5 bar (7 psi) über
dem eingestellten Druck liegt.
8
2
3
3
/h (0,8 g/min)
2.7 Durchflusserkennung
Während des Pumpenbetriebs, wenn also
Wasser verbraucht wird, passt der Regler die
Pumpendrehzahl so an, dass der Druck konstant
bleibt. Für die Abschaltung der Pumpe, wenn kein
Wasser verbraucht wird, führt der Regler alle 10 s
eine Durchflusserkennung durch.
Die Pumpendrehzahl wird reduziert, bis ein geringer
Druckabfall erkannt wird. Dieser Druckabfall zeigt
an, dass Wasser verbraucht wird; dann wird die
Pumpendrehzahl wieder erhöht.
Wenn die Pumpendrehzahl gesenkt werden kann,
ohne dass ein Druckabfall erfasst wird, bedeutet
dies, dass kein Wasser verbraucht wird. Der
Membrandruckbehälter ist mit Wasser gefüllt, und die
Pumpe schaltet ab.
2
1
10 s
10 s
Durchflusserkennung während des Betriebs alle
10 s
Pos.
Beschreibung
1
Durchflusserkennung
2
Druck
3
Zeit
3
