146 EINSTELLUNG

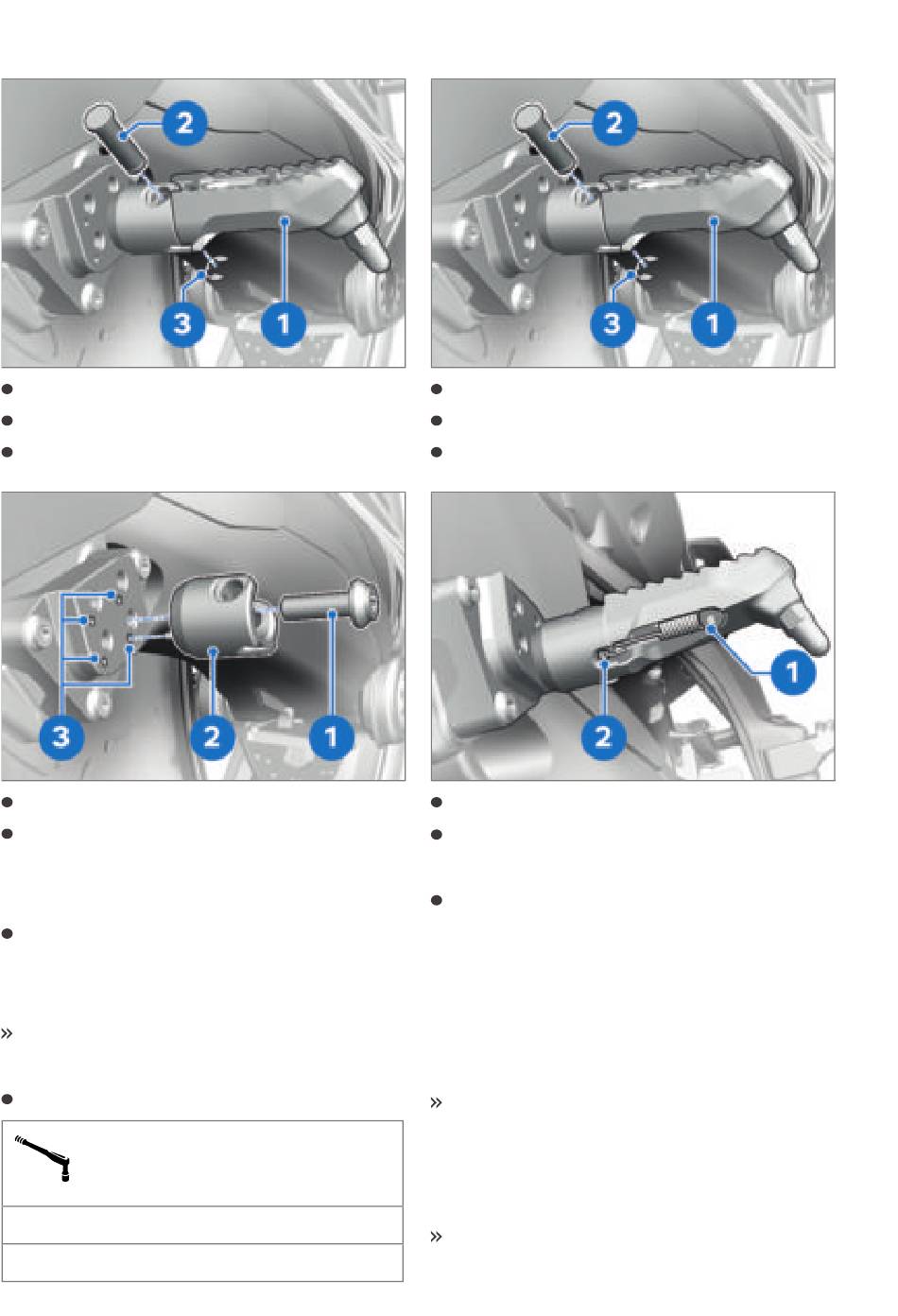

Sprengring 3 ausbauen.
Bolzen 2 ausbauen.
Fahrerfußraste 1 ausbauen.
Schraube 1 ausbauen.
Fußrastengelenk 2 ausbauen
und in gewünschte Aufnahme
einsetzen.
Darauf achten, dass das
Fußrastengelenk 2 richtig
ausgerichtet ist.
Zentrierstift sitzt in Boh-
rung 3.
Schraube 1 einbauen.
Gelenk Fußraste an Ad-
apterplatte
M8 x 25
28 Nm
Fahrerfußraste 1 einbauen.
Bolzen 2 einbauen.
Sprengring 3 einbauen.
Feder an Öse 2 einhängen.
Schraube 1 mit Feder ein-
bauen.
Um ein Aufsetzen des Tritt-
stücks bei hoher Schräglage
auszuschließen, nach Einstel-
len der Fußrasten Trittstück
an Bremshebel und Schalthe-
bel anpassen.
Wird das Fußrastengelenk in
eine der oberen Positionen
eingebaut, Trittstück in Orien-
tierung nach oben einbauen.
Wird das Fußrastengelenk in
eine der unteren Positionen
