DE
6

Einbau

6.1

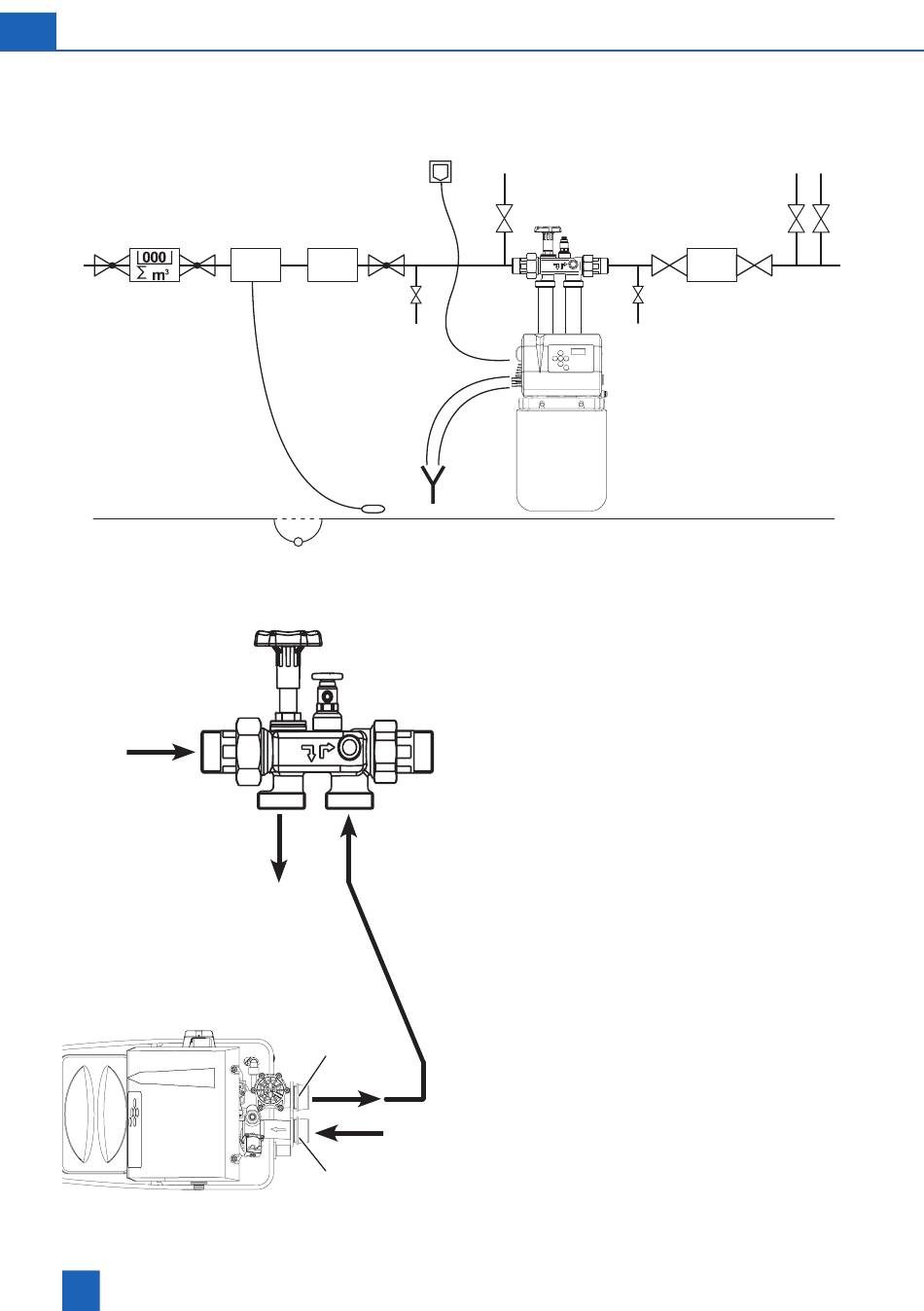

Einbauschema

Wasserstop, Druckminderer, Do-
sieranlage optional erforderlich
je nach Betriebsbedingungen
Multiblock X
12
AQA
Filter
stop
Probenahmehahn
Bodensensor
Bodenablauf
Ausgang Eingang
zu 5
6
5
Gartenwasserleitung, Füllleitung
Schwimmbad
● Die Anlage gem. Einbauschema anschliessen.
● Im Multiblock X ist ein Bypass integriert.
● Der Einbau ist in waagerecht und senkrecht
verlaufende Rohrleitungen möglich.
● Bitte die separaten Einbau- und Bedienungs-
anleitungen für Multiblock X und Anschluss-Set
DN 32/32 beachten, da sonst im Schadensfall
zu 6
die Gewährleistung erlischt.
● Eventuell vorhandene Schmutzpartikel durch
Öffnen des Handrades am Multiblock Modul
ausspülen.
● Beim Anschluss Fliessrichtungspfeile beachten!
● Wellrohrschlauch an den Multiblock Ausgang
anschliessen und mit dem Hartwassereingang
(5) verbinden.
● Wellrohrschlauch an den Multiblock Eingang
anschliessen und mit Weichwasserausgang (6)
dichtend verbinden.
Trinkwasser, warm
Trinkwasser, kalt
Dosier-
gerät
Probenahmehahn
