Endress+Hauser iTEMP TMT72 Technische Information Seite 8

Klemme
Antwortzeit
8
Hutschienengerät
A

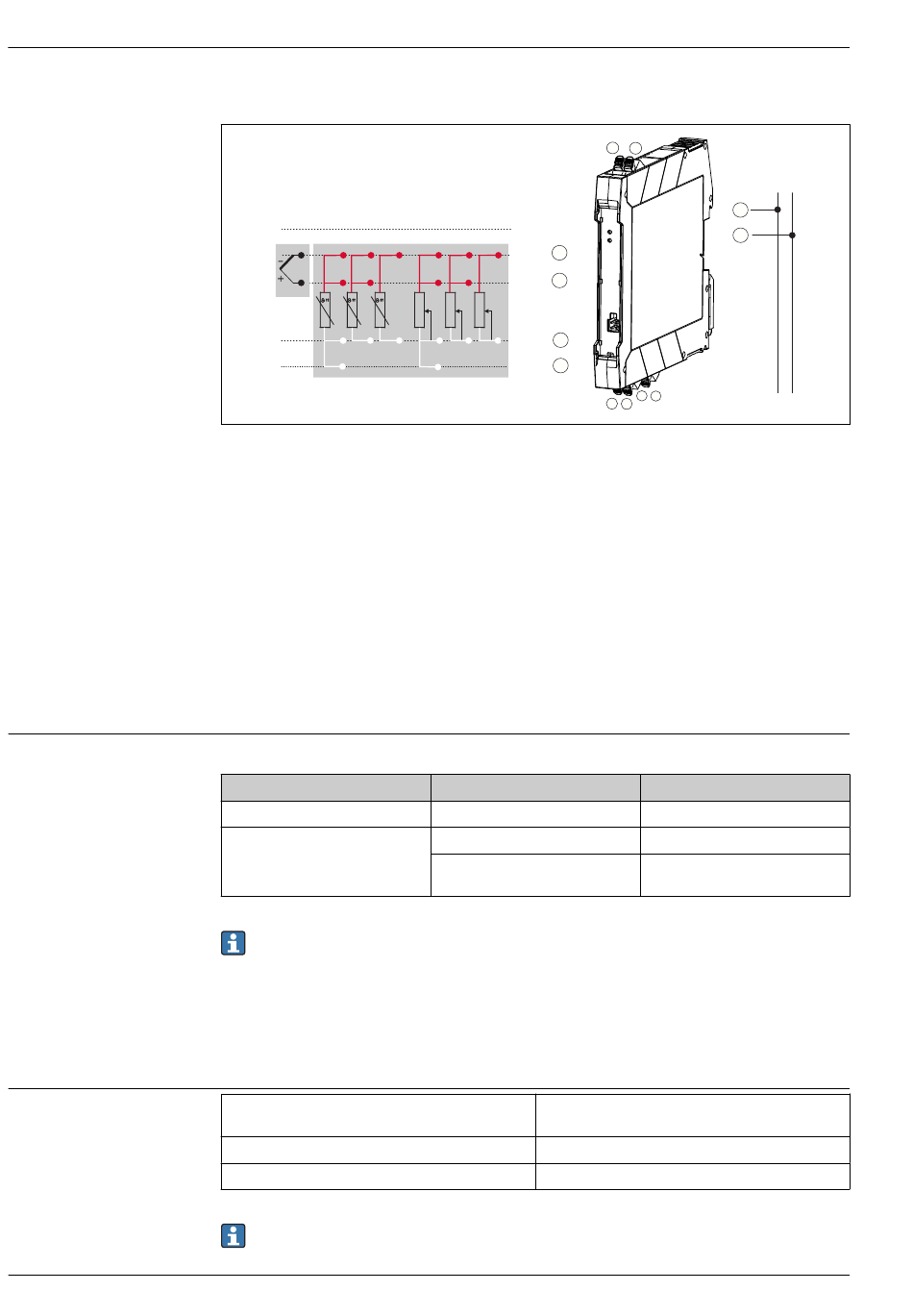

 4 Klemmenanschlussbelegung des Hutschienentransmitters
A Sensoreingang, TC und mV
B Sensoreingang, RTD und Ω, 4-, 3- und 2-Leiter
C Spannungsversorgung 4 ... 20 mA
Für einen Kopftransmitter im Gehäuse für die Feldmontage mit separatem Anschlussklemmenraum
sowie für die Hutschienenvariante muss ab einer Sensor-Leitungslänge von 30 m (98,4 ft) eine
geschirmte Leitung verwendet werden. Generell wird der Einsatz von geschirmten Sensorleitungen
empfohlen.
Für die Gerätebedienung über das HART
250 Ω im Signalstromkreis erforderlich.
Bei einer Messung mit Thermoelement (TC) kann ein 2-Leiter-Widerstandsthermometer ange-
schlossen werden, um die Vergleichsstellentemperatur zu messen. Dieser Leiter wird an die Klem-
men 4 und 6 angeschlossen.
Wahlweise Schraubanschlüsse oder Push-in-Klemmen für Sensor- und Spannungsversorgungskabel:
Klemmenausführung
Schraubklemmen
Push-in-Klemmen (Kabelausfüh-
rung, Abisolierlänge = min.
10 mm (0,39 in)
Bei Push-in-Klemmen und der Verwendung von flexiblen Leitern mit einem Leitungsquer-
schnitt ≤ 0,3 mm 2 müssen Aderendhülsen verwendet werden. Ansonsten wird bei Anschluss
von flexiblen Leitungen an Push-in-Klemmen empfohlen, keine Aderendhülsen zu verwenden.
Leistungsmerkmale
Widerstandsthermometer (RTD) und Widerstandsge-
ber (Ω-Messung)
Thermoelemente (TC) und Spannungsgeber (mV)
Referenztemperatur
Bei der Erfassung von Sprungantworten muss berücksichtigt werden, dass sich gegebenenfalls
die Zeiten der internen Referenzmessstelle zu den angegebenen Zeiten addieren.
B
RD
6
RD
5
WH
4
WH
3
® -Protokoll (Klemmen 1 und 2) ist eine minimale Bürde von
Leitungsausführung
Starr oder flexibel
Starr oder flexibel
Flexibel mit Aderendhülsen mit/
ohne Kunststoffhülse
≤ 1 s
≤ 1 s
≤ 1 s
iTEMP TMT72
C
1 2
+
1
2
5 6
3 4
Leitungsquerschnitt
≤ 2,5 mm² (14 AWG)
0,2 ... 1,5 mm² (24 ... 16 AWG)
0,25 ... 1,5 mm² (24 ... 16 AWG)
Endress+Hauser
-
A0047638
