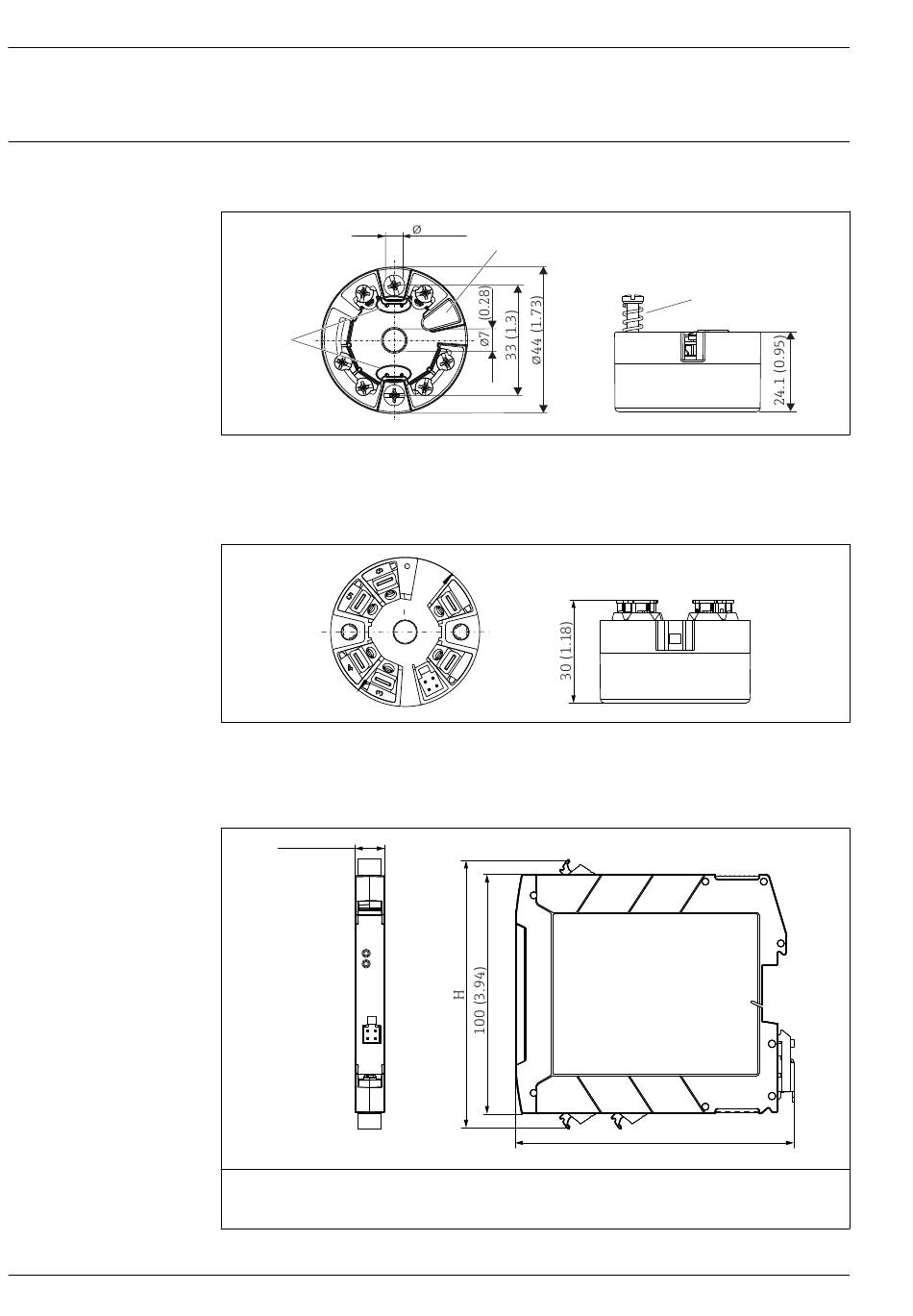

Bauform, Maße
18
Konstruktiver Aufbau
Angaben in mm (in)
Kopftransmitter
B
 6
Ausführung mit Schraubklemmen
A
Federweg L ≥ 5 mm (nicht bei US - M4 Befestigungsschrauben)
B
Befestigungselemente für aufsteckbare Messwertanzeige TID10
C
Schnittstelle für den Anschluss von Messwertanzeige oder Konfigurationstool
 7
Ausführung mit Push-in-Klemmen. Abmessungen sind identisch mit der Ausführung mit Schraubklem-
men, außer Gehäusehöhe.
Hutschienengerät
12.5 (0.49)
Gehäusehöhe H variiert je nach Anschlussvariante:
• Schraubklemmen: H = 114 mm (4,49 in)
• Push-in-Klemmen: H = 111,5 mm (4,39 in)
5 (0.2)
C
iTEMP TMT72
A
116 (4.57)
Endress+Hauser
A0036303
A0036304
A0039296
