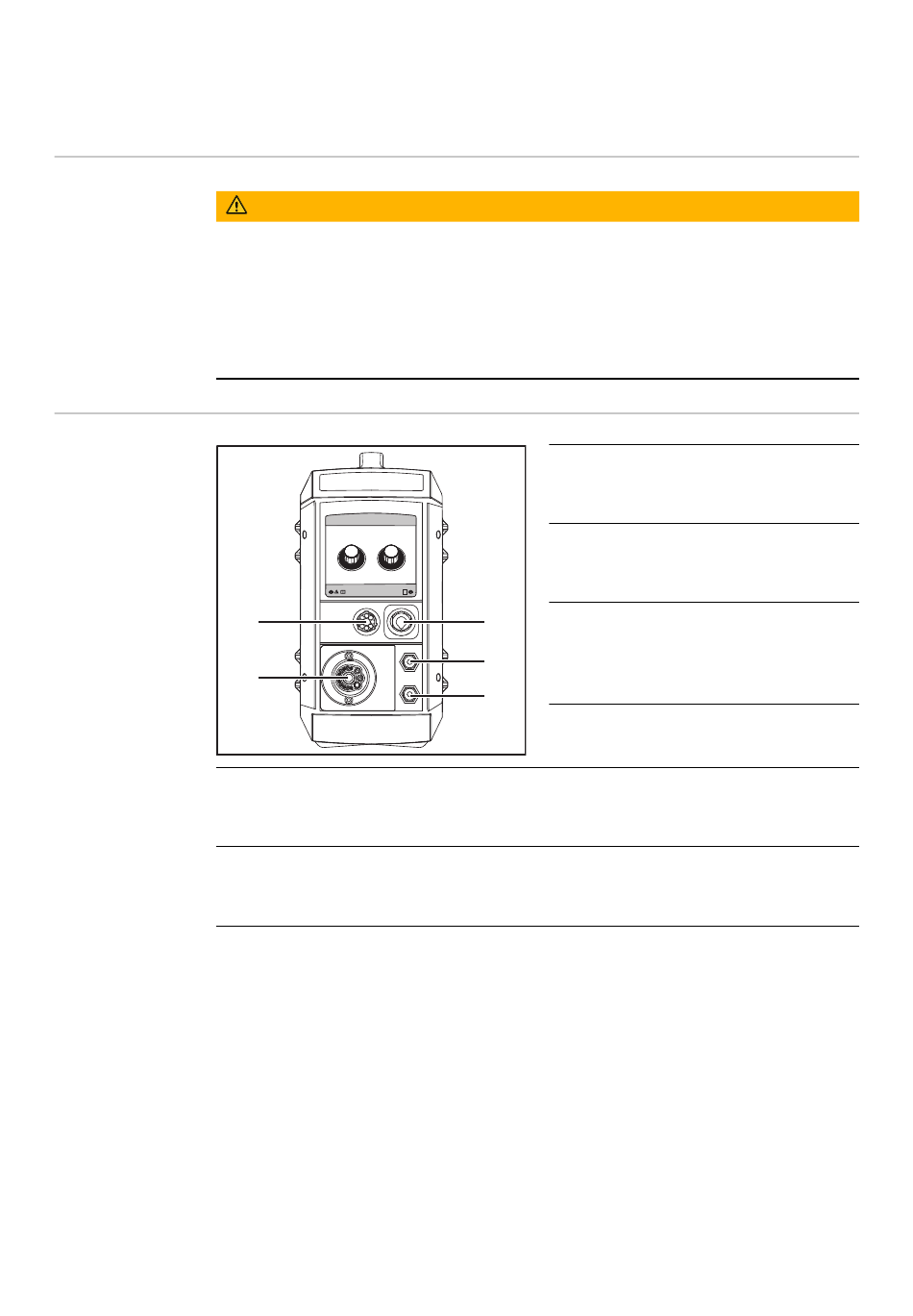

Bedienelemente, Anschlüsse und mechanische
Komponenten - WF 25i Case D300
Sicherheit
Gefahr durch Fehlbedienung und fehlerhaft durchgeführte Arbeiten.
Schwere Personen- und Sachschäden können die Folge sein.
▶
▶
▶
Drahtvorschub
Vorderseite
(4)
(5)
WARNUNG!
Alle in diesem Dokument beschriebenen Arbeiten und Funktionen dürfen
nur von technisch geschultem Fachpersonal ausgeführt werden.
Dieses Dokument vollständig lesen und verstehen.
Sämtliche Sicherheitsvorschriften und Benutzerdokumentationen dieses
Gerätes und aller Systemkomponenten lesen und verstehen.
(1)
(2)
Anschluss Kühlmittel-Rücklauf (rot) - Option
zum Anschließen des Kühlmittel-Schlauches vom Schweißbrenner-
Schlauchpaket
Anschluss Kühlmittel-Vorlauf (blau) - Option
zum Anschließen des Kühlmittel-Schlauches vom Schweißbrenner-
Schlauchpaket
(1)
Anschluss SpeedNet - Option
zum Anschließen von Optionen
(beispielsweise Fernbedienung)
(2)
Anschluss Schweißbrenner
zum Anschließen des
Schweißbrenners
(3)
(+) - Strombuchse mit Bajo-
(3)
nettverschluss - Option
(4)
zum Anschließen des Elektro-
denhalters
(5)
