Bedienelemente, Anschlüsse und mechanische
Komponenten - WF 25i Case D200
Sicherheit
Gefahr durch Fehlbedienung und fehlerhaft durchgeführte Arbeiten.
Schwere Personen- und Sachschäden können die Folge sein.
▶
▶
▶
Drahtvorschub

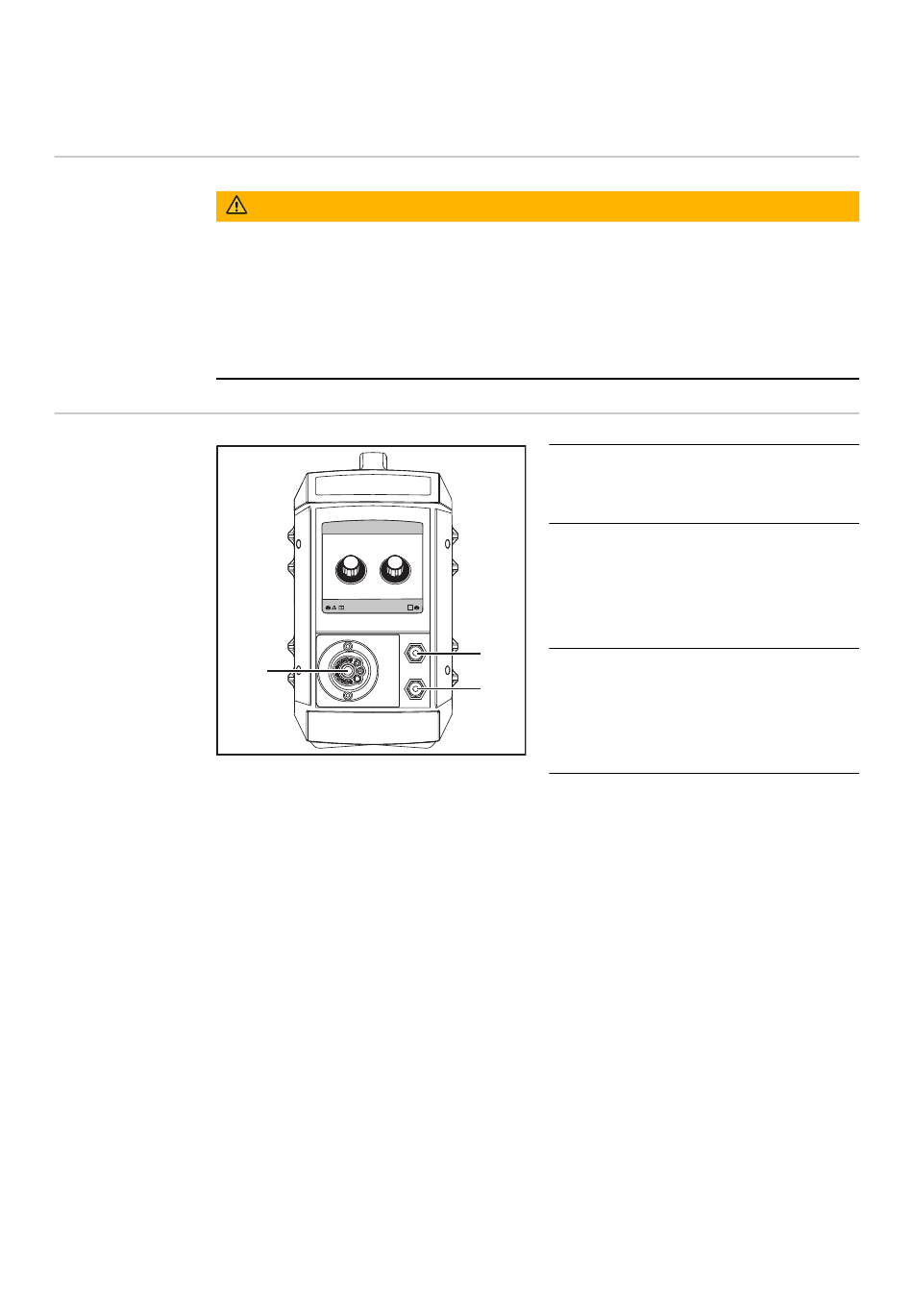

Vorderseite
WARNUNG!
Alle in diesem Dokument beschriebenen Arbeiten und Funktionen dürfen
nur von technisch geschultem Fachpersonal ausgeführt werden.
Dieses Dokument vollständig lesen und verstehen.
Sämtliche Sicherheitsvorschriften und Benutzerdokumentationen dieses
Gerätes und aller Systemkomponenten lesen und verstehen.
(1)
(1)
Anschluss Schweißbrenner
zum Anschließen des
Schweißbrenners
(2)
Anschluss Kühlmittel-Vorlauf
(blau) - Option
zum Anschließen des Kühlmit-
tel-Schlauches vom
Schweißbrenner-Schlauchpaket
(3)
(3)
Anschluss Kühlmittel-Rücklauf
(rot) - Option
(2)
zum Anschließen des Kühlmit-
tel-Schlauches vom
Schweißbrenner-Schlauchpaket
25
