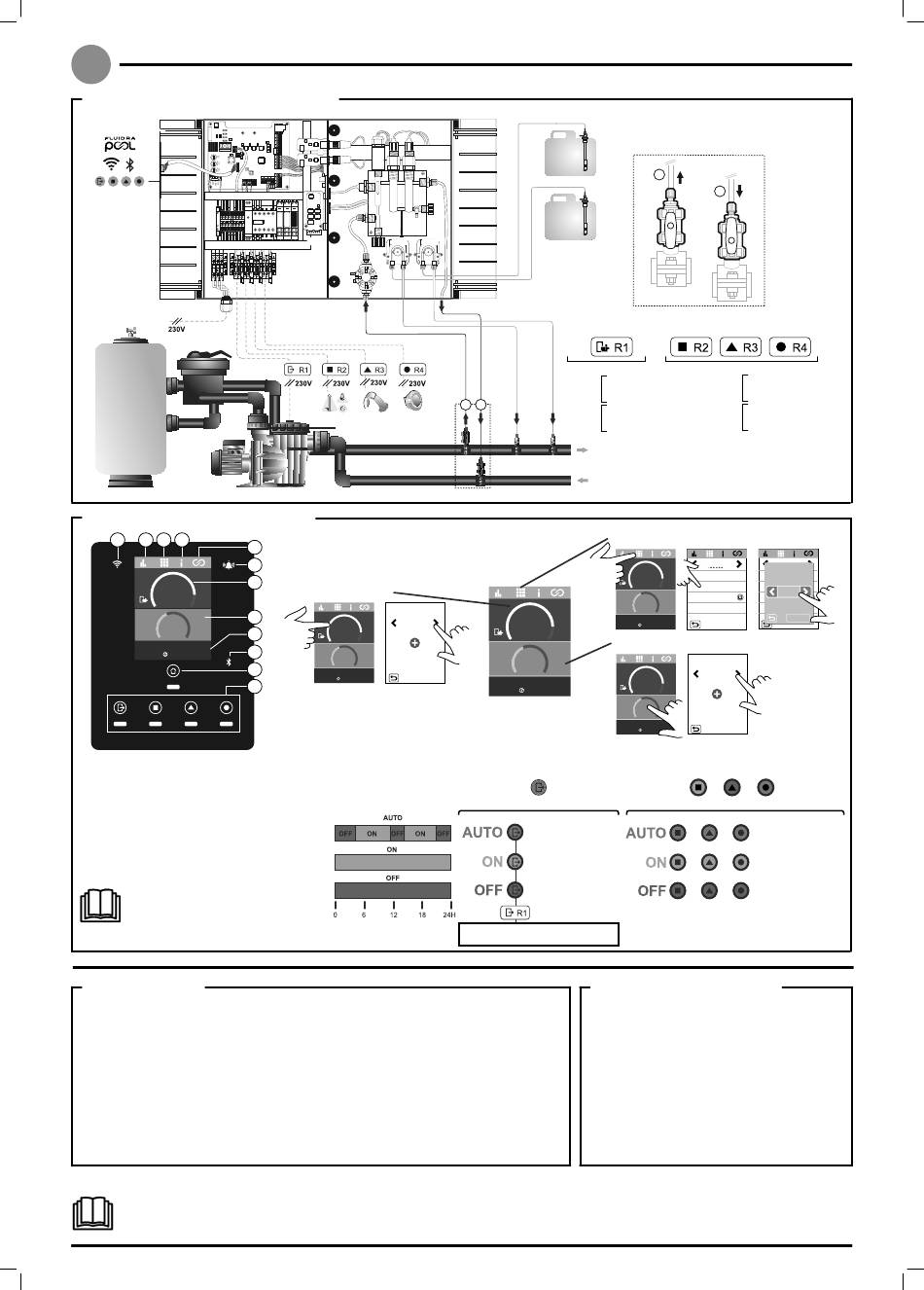

Algemeen installatieschema
AUX 1
pH PUMP
N
L
Hoofdscherm en functies
1
2
3
4
pH
7.25
7.60
123
ClmV
725
750
27.2
FLOW
10
ºC
12:15
OK
11
12
Control Connect
All in One
1) Wifi -statusled
9) Sensoren (temperatuur en
2) Menu Statistieken
stroming)
3) Menu Instellingen
10) Bluetooth-connectiviteit
4) Menu Informatie
11) Menu Start
5) Relaismenu
12) Relaisstatus (R1out-R4out)
6) Alarmled
7) pH
8) ORP
Raadpleeg de volledige handlei-
ding voor meer informatie over:
• pH- en ClmV-menu
• Relaismenu (R1-R4)
Inbedrijfstelling
1. Zorg ervoor dat het fi lter schoon is en dat het zwembadwater en de installatie geen koper
of ijzer bevatten.
2. Zorg voor een goede waterbalans. om een effi ciëntere behandeling en een lagere con-
centratie vrij chloor in het badwater mogelijk te maken, evenals minder kalkaanslag in het
zwembad.
3. Voer een chloorbehandeling uit als u het zwembad onmiddellijk gaat gebruiken. Begindo-
sis: 2 mg/liter trichloorisocyanuurzuur
Raadpleeg de volledige handleiding voor meer informatie over:
• Installatie en ijking van de pH-, ORP- en temperatuursensoren.
• Onderhoud van peristaltische pompen.
Besturingspaneel
ORP
pH
F10E
pH
PH
ORP
ORP
COVER
Cl EXT
-
FLOW
+
-
UV
+
AUX 2
VSP
VSP
pH
ORP
5
6
7
pH-instelpunt
pH
ClmV
Sens
8
7.60
pH
7.25
9
7.60
123
ClmV
725
750
27.2
FLOW
ºC
12:15
OK
Cl
2
pH
3x1,5 mm
2
230Vac
Weerstandsbe-
Max 10A
lasting AC1
2,3 kW
1 2
Inductieve be-
3 CV
lasting AC3
Uitlaat
pH
ORP
Inlaat
Taal kiezen
7.25
123
pH
7.25
27.2
ºC
7.60
123
ORP-instelpunt
ClmV
725
750
27.2
FLOW
ºC
12:15
OK
123
27.2
ºC
R1
POMPBEDIENING EN BEHANDELING
BEHANDELINGSSYS-
TEEM EN POMP PRO-
GRAMMAGESTUURD
Blauw
BEHANDELINGSSYS-
TEEM EN POMP ACTIVE-
Groen
RINGEN
BEHANDELINGSSYSTEEM EN
POMP DEACTIVERINGEN
Rood
Desinfectiebehandeling, sensoren,
ORP en pH
Waterbalans in zwembad
Houd de volgende waterwaarden aan:
• Totale alkaliniteit tussen 60 en 120 mg/L (ppm)
• pH tussen 7,2 y 7,6
• Vrij chloor tussen 0,5 en 2 mg/L (ppm)
• Chloorstabilisator 25-30 mg/L (ppm). Bij zwem-
baden waar veel zonlicht op valt of die intensief
gebruikt worden, wordt aangeraden een con-
centratie stablilisatiemiddel (cyanuurzuur) van
25-30 mg/liter aan te houden.
Controleer en handhaaf de juiste waterba-
lans gedurende het hele seizoen.
Sleutels ingang
en uitgang
regelpaneel
1
2
3x1,5 mm
2
230Vac
Weerstandsbe-
Max 6,5A
lasting AC1
1,5 kW
Inductieve be-
1/3 CV
lasting AC7-B
Noot: Het rode ledlampje op het regelpaneel
geeft aan dat er een alarm is.
/Confi g
/Confi g
pH
Taal
NLD
Display
100
Display
100
7,60
Taal
NLD
Taal
NLD
NLD
Volume
Volume
ClmV
725
Touchscreen
Touchscreen
750
FLOW
OPSLAAN
12:15
OK
pH
ClmV
Sens
720
pH
7.25
7.60
ClmV
725
750
FLOW
12:15
OK
R2
R3
R4
BEDIENING EXTERNE APPARATUUR
PROGRAMMAGE-
STUURD RELAIS
Blauw
AAN
Groen
DEACTIVERING
Rood
