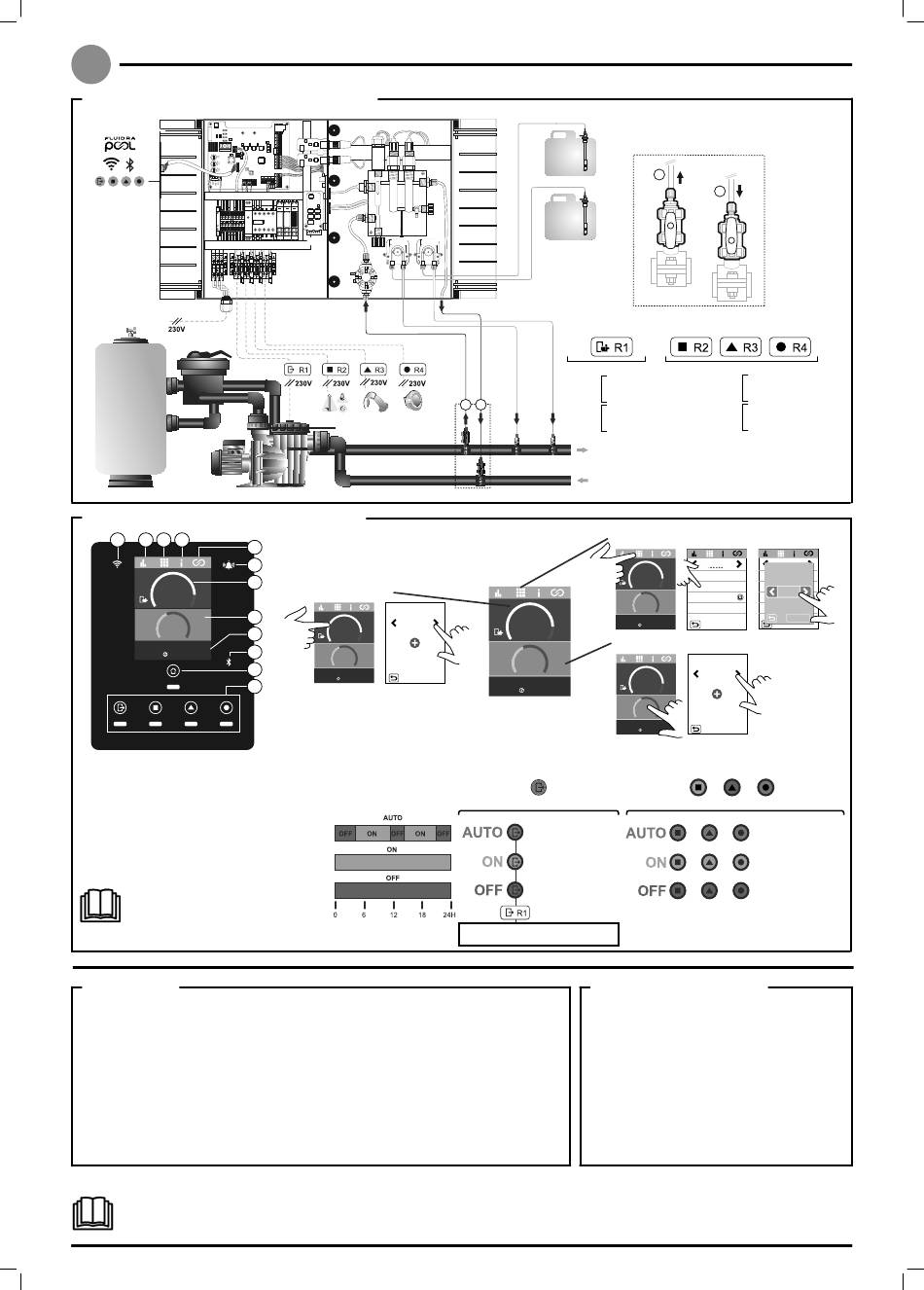

Schema di installazione generale
AUX 1
pH PUMP
AUX 2
N
L
Schermata principale e funzioni
1
2
3
4
5
6
pH
7
7.25
7.60
123
8
ClmV
725
9
750
27.2
FLUSSO
10
ºC
12:15
OK
11
12
Control Connect
All in One
1) Led di stato wifi
9) Sensori (temperatura e fl usso)
2) Menu Statistiche
10) Connettività Bluetooth
3) Menu Confi gurazione
11) Menu Home
4) Menu Informazioni
12) Stato dei relè (R1out-R4out)
5) Menu Relè
6) Led di allarme
7) pH
8) ORP
Consultare il manuale completo per
ulteriori informazioni su:
• Menu pH e ClmV
• Menu relè (R1-R4)
Avviamento
1. Controllare che il fi ltro sia pulito e che l'acqua della piscina e l'impianto non contengano
rame e ferro.
2. Equilibrare l'acqua della piscina. Ciò consentirà di ottenere un trattamento più effi cace
con una minore concentrazione di cloro libero nell'acqua, nonché una formazione minore di
depositi calcarei nella piscina.
3. Se la piscina verrà utilizzata subito, eseguire un trattamento a base di cloro. Dose iniziale:
2 mg/l di acido tricloroisocianurico
Consultare il manuale completo per ulteriori informazioni su:
• Installazione e taratura dei sensori di pH, ORP e temperatura.
• Manutenzione delle pompe peristaltiche.
Pannello di controllo
ORP
pH
F10E
pH
PH
ORP
ORP
COVER
Cl EXT
FLOW
-
+
UV
-
+
VSP
VSP
pH
ORP
Valore nominale pH
pH
ClmV
Sens
7.60
pH
7.25
7.60
123
ClmV
725
750
27.2
FLUSSO
ºC
12:15
OK
Cl
2
pH
3x1,5 mm
2
230 V CA
Carico resisti-
max 10 A
vo AC1
2,3 kW
1 2
Carico indutti-
3 CV
vo AC3
Uscita
pH
ORP
Ingresso
Selezione lingua
123
pH
7.25
27.2
ºC
7.60
123
Valore nominale ORP
ClmV
725
750
27.2
FLUSSO
ºC
12:15
OK
123
27.2
ºC
R1
CONTROLLO POMPA E TRATTAMENTO
SISTEMA DI TRATTAMEN-
TO E POMPA CONTROL-
LATI DAL PROGRAMMA
Blu
SISTEMA DI TRATTAMEN-
TO E POMPA ACCESI
Verde
SISTEMA DI TRATTAMEN-
TO E POMPA SPENTI
Rosso
Trattamento di disinfezione, sensori,
ORP e pH
Equilibrio della piscina
Mantenere i seguenti parametri dell'acqua:
• Alcalinità totale tra 60 e 120 mg/l (ppm)
• pH tra 7,2 e 7,6
• Cloro libero tra 0,5 e 2 mg/l (ppm)
• Stabilizzatore di cloro 25-30 mg/l (ppm). Nelle
piscine con forte irraggiamento solare o di uso
intensivo, è consigliabile mantenere un livello di
25-30 mg/l di stabilizzante (acido isocianurico).
Verifi care e mantenere il corretto equilibrio
idrico durante tutta la stagione.
Rubinetti di en-
trata e uscita
del pannello
1
2
3x1,5 mm
2
230 V CA
Carico resisti-
max 6,5 A
vo AC1
1,5 kW
Carico indutti-
1/3 CV
vo AC7-B
Nota: la luce LED di colore rosso del pannello
di regolazione indica la presenza di un allarme.
/Confi g
/Confi g
pH
Lingua
ITA
7.25
Schermata
100
Schermata
100
7.60
Lingua
ITA
Lingua
ITA
ITA
Volume
Volume
ClmV
725
Tattile
Tattile
750
FLUSSO
SALVA
12:15
OK
pH
ClmV
Sens
720
pH
7.25
7.60
ClmV
725
750
FLUSSO
12:15
OK
R2
R3
R4
CONTROLLO DISPOSITIVI ESTERNI
RELÈ CONTROLLATO
DA PROGRAMMA
Blu
ACCESO
Verde
SPENTO
Rosso
