Montage-, elektrische installatie- en onderhoudswerkzaamheden mogen uitsluitend worden uitgevoerd door ge-
!
kwalifi ceerd en geautoriseerd personeel dat alle installatie- en service-instructies aandachtig heeft gelezen.
Onderdelen en installatie

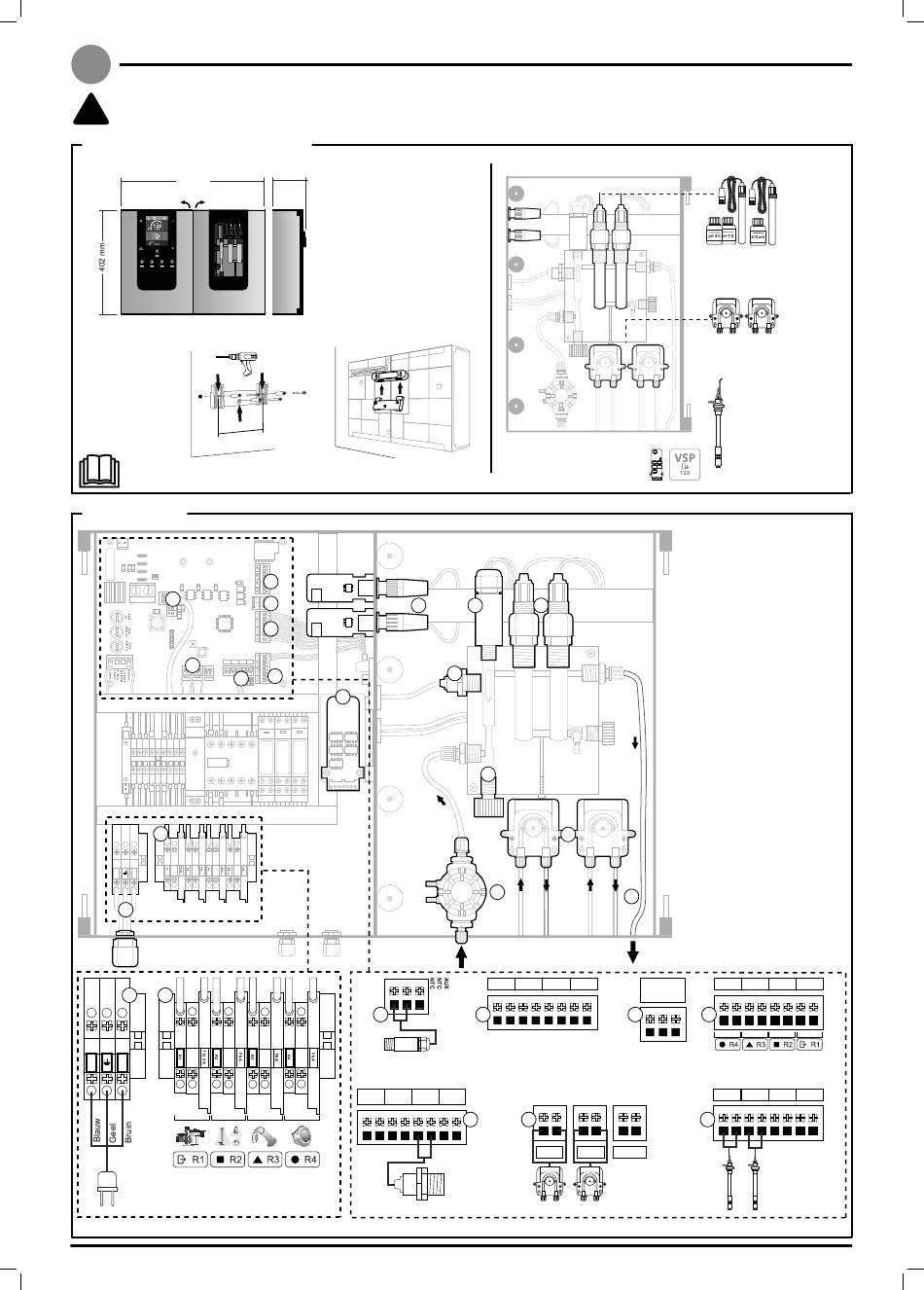

76752 CONTROL CONNECT ALL IN ONE
565 mm
FLOW
OK
Control Connect
All in One
Control Connect
All in One
Openen
Wandmontage
Pluggen en
schroeven niet
meegeleverd
Plug: 7x35mm
Schroef: 5x35mm
131mm
Voor meer informatie over installatie en bedrading, raadpleeg de
volledige handleiding.
Verbinding
1
6
FLOW
UV
COVER
Cl EXT
-
+
-
+
5
AUX 1
pH PUMP
AUX 2
11
N
L
10
Stroomkabel
niet meegeleverd
10
11
L
N
131 mm
LET OP: Installeer het
apparaat altijd op een
stevige ondergrond en op
een droge en geventileer-
de plaats. Aanbevolen
wordt om het apparaat te
installeren op plaatsen
die niet aan de elementen
blootgesteld zijn. Vermijd
de vorming een corrosie-
ve atmosfeer.
Control Connect ALL IN ONE
F10E
2
PH
3
8
ORP
4
7
9
VSP
FLOW
1
FLOW
COVER
Cl EXT
-
+
Accessoires
pH ORP
pH
ORP
pH
Optionele accessoires
77420 KIT DRIVER VSP
C.C.ALL IN ONE
1
8
pH
ORP
5
FLOW
12
pH
ORP
6
13
IN 4
IN 3
IN 2
IN 1
2
Vergrendelingen (interlocks)
4x POTENTIAALVRIJE INGANGEN
(Loop 0V)
3x uitgangen 230 VAC
UV
-
+
5
6
AUX 1
pH PUMP
AUX 2
230Vac
(< 1,5 A)
ORP
pH
230Vac
230Vac
(< 0,5 A)
(< 0,5 A)
ORP-sensor
Peristalti-
sche pomp
pH/ ORP
ORP
Optionele accessoires
77584
AANZUIG- EN NI-
VEAUSENSORKIT
(1 eenh.)
VSP
1) Temperatuursensor
2) Vergrendelingen (Interlocks)
3) MODBUS
4) Uitgangen R1-R4
5) Inductieve fl owmeter
6) pH-/ ORP-pompen
7) Niveausensor
8) pH-/ ORP-sensor
9) Driver VSP
10) Voeding 230Vac
11) Relais R1-R4
12) Debietregeling
13) Ingang regelpaneel (fi lter)
14) Uitgang regelpaneel
14
MODBUS
OUT 4
OUT 3
OUT 2
- C +
3
4
4X POTENTIAALVRIJE UITGANGEN
(Loop max 24V 1A AC-DC)
pH Level
Cl Level
HEAT
7
ZUIG- EN
NIVEAUSENSOR
(optioneel)
pH-/
OUT 1
LED
