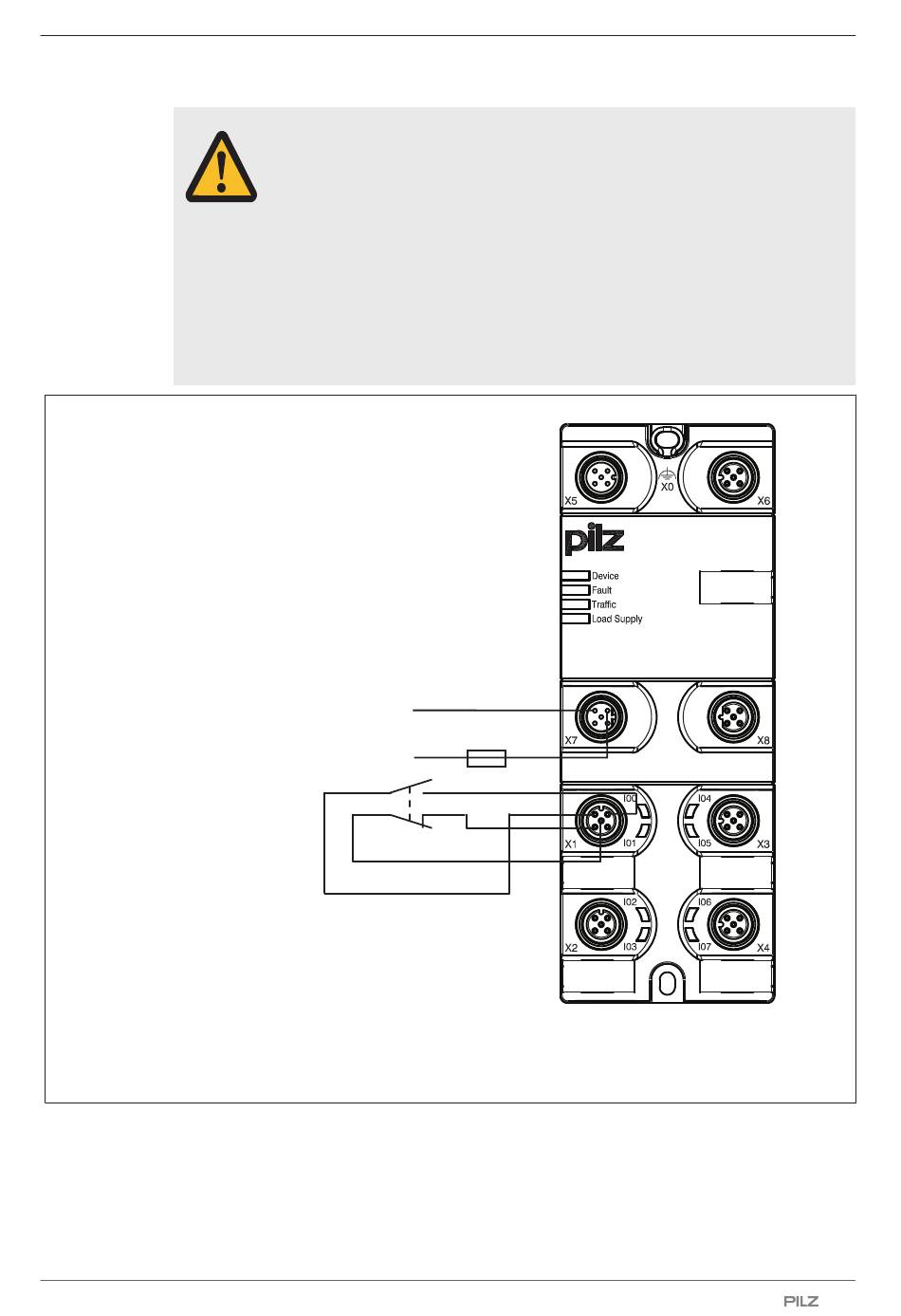

Verdrahtung
zweikanaliger Sensor
mit unterschiedlichen
(diversitären) Kanälen
Bedienungsanleitung PDP67 F 8DI ION HP
1002225-DE-06
WARNUNG!
Bei Sensoren mit gleichartigen Kanälen werden Kurzschlüsse zwischen der
Leitung zum Sensor und der Leitung zu 24 V oder zwischen den Leitungen
zu beiden Sensoren nicht erkannt. Abhängig von der Anwendung können
schwerste Körperverletzungen und Tod verursacht werden.
Vermeiden Sie Kurzschlüsse durch
– entsprechende Kabelführung
– Verdrahtung nach den Anforderungen der IEC 61076-2-101 und IEC
60204-1, Absatz 14.1.1 und 14.1.2
L-
24 V
L+
24 V
24 V
Sicherheitsvorschriften und EMV-Richtlinien beachten!
