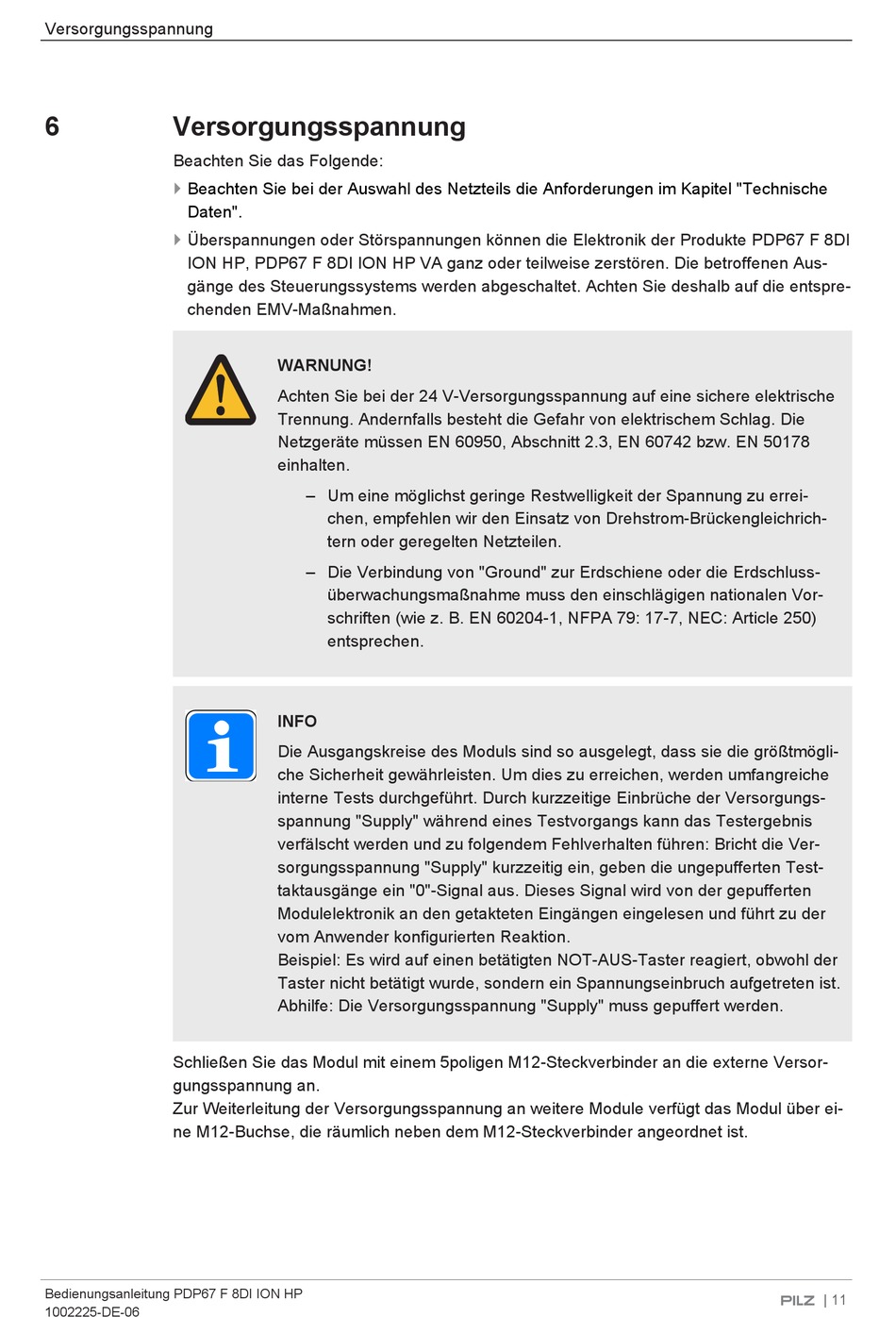

Versorgungsspannung
6
Versorgungsspannung
Beachten Sie das Folgende:
}
Beachten Sie bei der Auswahl des Netzteils die Anforderungen im Kapitel "Technische
Daten".
}
Überspannungen oder Störspannungen können die Elektronik der Produkte PDP67 F 8DI
ION HP, PDP67 F 8DI ION HP VA ganz oder teilweise zerstören. Die betroffenen Aus-
gänge des Steuerungssystems werden abgeschaltet. Achten Sie deshalb auf die entspre-
chenden EMV-Maßnahmen.
Schließen Sie das Modul mit einem 5poligen M12-Steckverbinder an die externe Versor-
gungsspannung an.
Zur Weiterleitung der Versorgungsspannung an weitere Module verfügt das Modul über ei-
ne M12-Buchse, die räumlich neben dem M12-Steckverbinder angeordnet ist.
Bedienungsanleitung PDP67 F 8DI ION HP
1002225-DE-06
WARNUNG!
Achten Sie bei der 24 V-Versorgungsspannung auf eine sichere elektrische
Trennung. Andernfalls besteht die Gefahr von elektrischem Schlag. Die
Netzgeräte müssen EN 60950, Abschnitt 2.3, EN 60742 bzw. EN 50178
einhalten.
– Um eine möglichst geringe Restwelligkeit der Spannung zu errei-
chen, empfehlen wir den Einsatz von Drehstrom-Brückengleichrich-
tern oder geregelten Netzteilen.
– Die Verbindung von "Ground" zur Erdschiene oder die Erdschluss-
überwachungsmaßnahme muss den einschlägigen nationalen Vor-
schriften (wie z. B. EN 60204-1, NFPA 79: 17-7, NEC: Article 250)
entsprechen.
INFO
Die Ausgangskreise des Moduls sind so ausgelegt, dass sie die größtmögli-
che Sicherheit gewährleisten. Um dies zu erreichen, werden umfangreiche
interne Tests durchgeführt. Durch kurzzeitige Einbrüche der Versorgungs-
spannung "Supply" während eines Testvorgangs kann das Testergebnis
verfälscht werden und zu folgendem Fehlverhalten führen: Bricht die Ver-
sorgungsspannung "Supply" kurzzeitig ein, geben die ungepufferten Test-
taktausgänge ein "0"-Signal aus. Dieses Signal wird von der gepufferten
Modulelektronik an den getakteten Eingängen eingelesen und führt zu der
vom Anwender konfigurierten Reaktion.
Beispiel: Es wird auf einen betätigten NOT-AUS-Taster reagiert, obwohl der
Taster nicht betätigt wurde, sondern ein Spannungseinbruch aufgetreten ist.
Abhilfe: Die Versorgungsspannung "Supply" muss gepuffert werden.
| 11
