HOMCOM A90-258 Bedienungsanleitung Seite 28

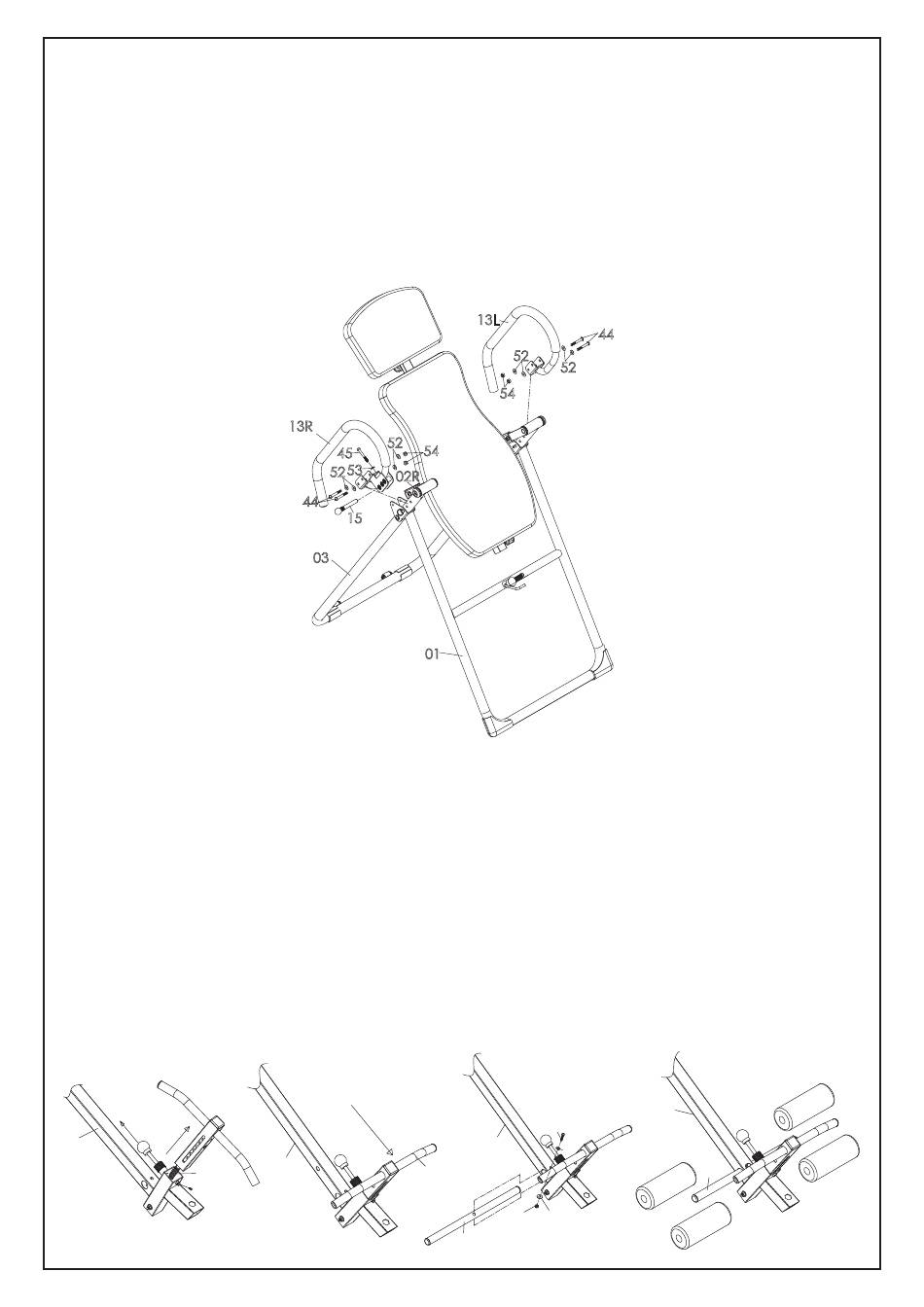

Paso 5
Instale el Manubrio Izquierdo (13L) en el lado izquierdo del marco principal, luego fíjelo con 2
Pernos Allen M8*55 mm (44), 4 Arandelas Planas M8 (52) y 2 Tuercas de Nailon M8 (54).
Instale el Manubrio Derecho (13R) en el lado derecho del marco principal, luego fíjelo con 2
Pernos Allen M8*55 mm (44), 4 Arandelas Planas M8 (52) y 2 Tuercas de Nailon M8 (54). Fíjelo
también con 1 Perno Allen M8*50 mm (45) y 1 Arandela de Arco M8 (53). Luego atorníllelo en el
Pasador de la Perilla (15).
Paso 6
Tome el Tubo Ajustable en Altura pre-montado (05), levante el Pasador de Bloqueo de la Tobil-
lera (20), y al mismo tiempo, extraiga la Tobillera Ajustable (04) del Tubo Ajustable en Altura
(05) LENTAMENTE. Gírelo 90 grados en el sentido contrario a las agujas del reloj para que los
orificios orienten hacia el Pasador de Bloqueo de la Tobillera (20). Vuelva a insertar la Tobillera
Ajustable (04) en el Tubo Ajustable en Altura (05), luego suelte el Pasador de Bloqueo de la
Tobillera (20) y atornille 1 Perno Hexagonal M6*15 (40).
Deslice el Tubo de Espuma (12) hacia el Tubo Ajustable en Altura (05). Luego fíjelo con 1 Perno
Allen M6*45 mm (39), 2 Arandelas Planas M6 (50) y 1 Tuerca de Nailon M6 (51). Deslice los
dos Rodillos de Espuma (25) sobre la Tobillera Ajustable (04) y deslice otros dos Rodillos de
Espuma (25) sobre el Tubo de Espuma (12).
20
04
05
09
40
13R
52
54
45
53
52
02R
44
15
03
01
05
04
13L
44
52
52
54
04
39
05 50
51 50
12
28
25
05
25
12
25
25
