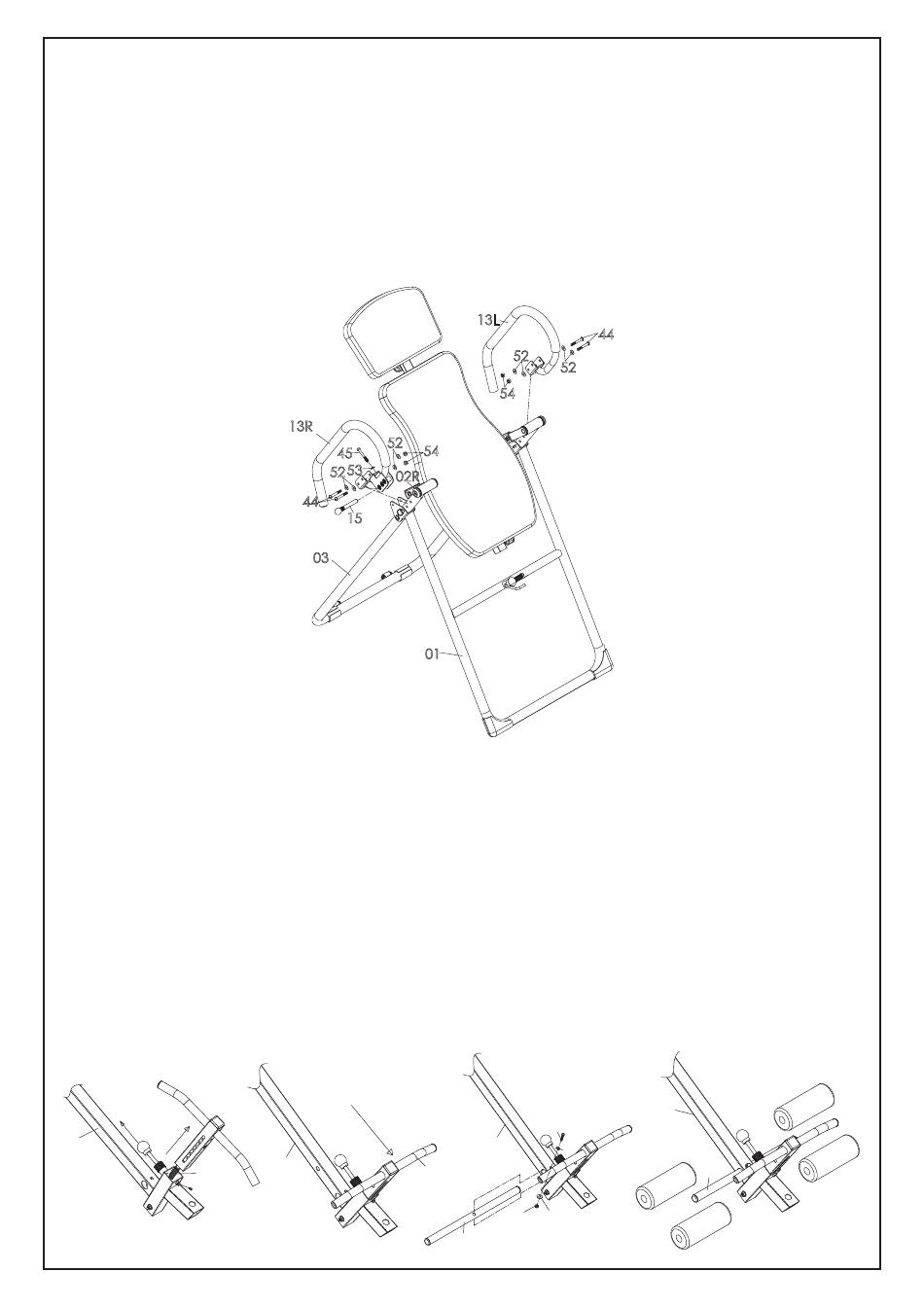

Étape 5
Fixez the le guidon gauche (13L) sur le côté gauche du cadre principal avec 2 boulons Allen
(44), 4 rondelles plates M8 (52) et 2 écrous en nylon M8 (54).
Fixez le guidon droit (13R) sur le côté droit du cadre principal, puis fixez-le avec 2 boulons Allen
M8 * 55 mm (44), 4 rondelles plates M8 (52) et 2 écrous en nylon M8 (54). Serrez- le avec 1
boulon Allen M8 * 50mm (45) et 1 rondelle en arc M8 (53). Vissez ensuite la goupille du bouton
(15).
Étape 6
Prenez le tube réglable en hauteur préassemblé (05), tirez vers le haut la goupille de verrouil-
lage du support de cheville (20), en même temps, retirez le support de cheville réglable (04) du
tube réglable en hauteur (05) LENTEMENT. Faites-le pivoter de 90 degrés dans le sens horaire
pour que les trous soient orientés vers la goupille de verrouillage du support de cheville (20).
Réinsérez le support de cheville réglable (04) dans le tube réglable en hauteur (05), puis relâ-
chez la goupille de verrouillage du support de cheville (20), et vissez 1 boulon hexagonal M6 *
15 (40).
Faites glisser le tube en mousse (12) vers le tube réglable en hauteur (05). Ensuite, fixez-le
avec 1 boulon Allen M6 * 45mm (39), 2 rondelles plates M6 (50) et 1 écrou en nylon M6 (51).
Faites glisser les deux rouleaux en mousse (25) sur le support de cheville réglable (04) et deux
autres rouleaux en mousse (25) sur le tube en mousse (12).
20
04
05
09
40
13R
52
54
45
53
52
02R
44
15
03
01
05
04
13L
44
52
52
54
04
39
05 50
51 50
12
18
25
05
25
12
25
25
