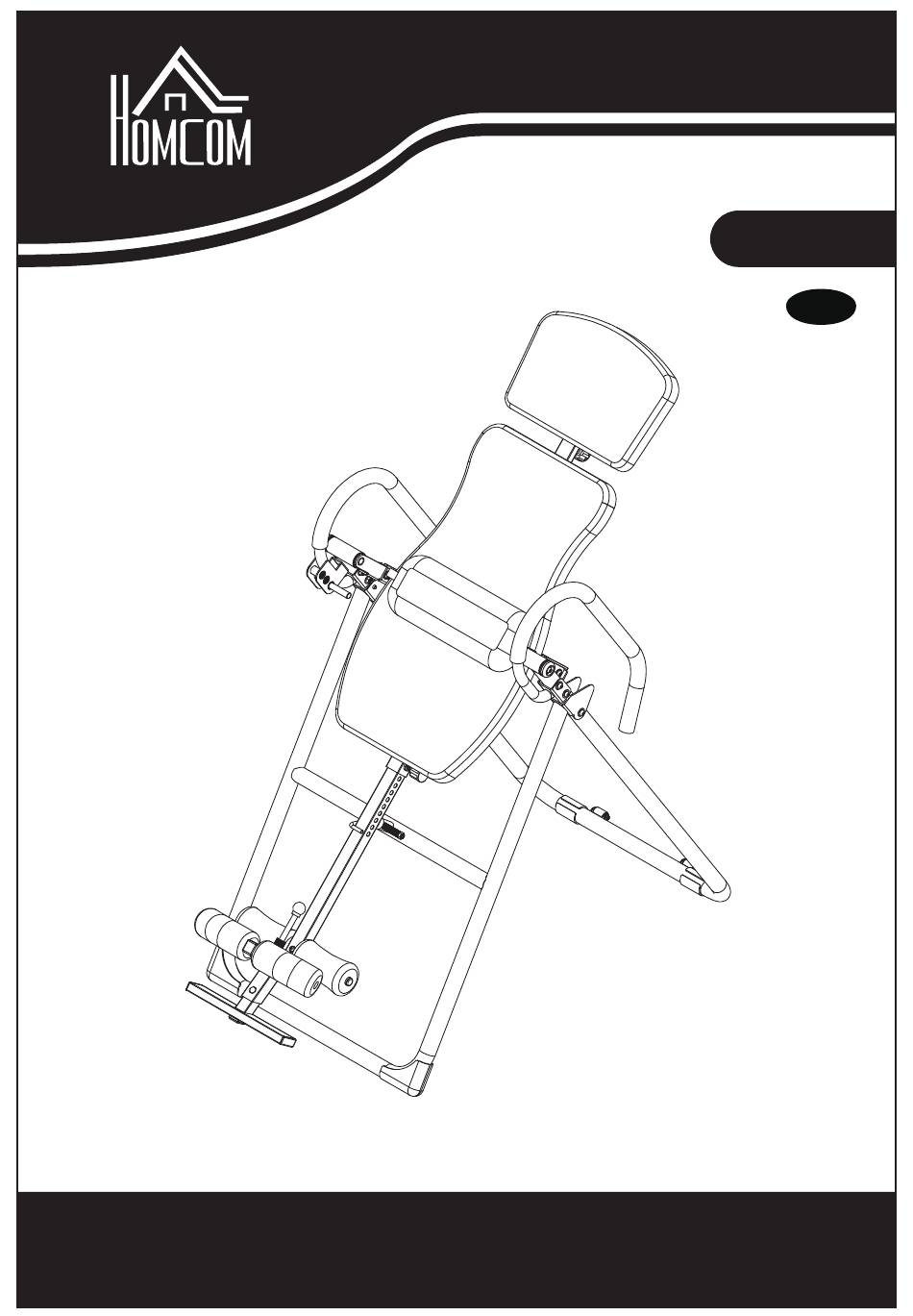

IN230800285V01_UK_FR_ES_DE_IT
A90-258
EN
IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY
ASSEMBLY INSTRUCTION

Werbung

loading

Verwandte Anleitungen für HOMCOM A90-258

Inhaltszusammenfassung für HOMCOM A90-258

  • Seite 1 IN230800285V01_UK_FR_ES_DE_IT A90-258 IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY ASSEMBLY INSTRUCTION...
  • Seite 2 READING CAREFULLY! Please keep this manual in a safe place for easy reference 1.It is important to read this entire manual before assembling and using the equipment. Safe and effective use can only be achieved if the equipment is assembled, maintained and used properly. It is your responsibility to ensure the tall users of the equipment are informed of all warnings and precautions.
  • Seite 3 MAINTAIN Neutral detergent can be used to dilute the water to wipe the cloth carefully wipe the oil, and then dry with a dry cloth. Do not use alkaline solvents, solvents such as solvent,volatile oils and other solvents. MAINTENANCE / INSPECTION Avoid high temperature, moisture or direct sunlight, please place in a well-ventilated place.
  • Seite 4 Parts list Description Description Front support frame 35*35mm Squat end cap Adjustable pivot bar (Left) 33.4*33.4mm Squat end cap Adjustable pivot bar (Right) Knob M16 Rear support frame 20*40mm Squat end cap Adjustable ankle brace Backrest Pad Height adjustable tube Headrest Pad Head cushion tube Roller...
  • Seite 5 52 54 54 52 52 54...
  • Seite 6 Step 1 Open the pre-assembled Main Frame, which is composed of parts (01) and (03). Insert Lock Pin (41) through the holes of the pre-assembled Main Frame. Step 2 Insert each Adjustable Pivot Bar (02L) & (02R) to Rear Support Tube (03), then secure it with 2 Washers (18), 2 End Caps (19), 2 M8 Flat Washers (52) and 2 M8*15mm Allen Bolts (46).
  • Seite 7 Step 3 Insert the pre-assembled Head cushion tube (06) to Back cushion frame (07) secure it with M16 Knob (29). Step 4 Install the pre-assemble cushion frame (07) to each Adjustable pivot bar (02L & 02R) , then secure with 4 M8*20mm Allen bots (47), 8 M8 Flat washers (52) and 4 M8 Nylon nuts (54).
  • Seite 8 Step 5 Install the Left handlebar (13L) to the left side of the main frame, then secure it with 2 M8*55mm Allen bolts (44), 4 M8 Flat washers (52) and 2 M8 Nylon nuts (54). Install the Right handlebar (13R) to the right side of the main frame, then secure it with 2 M8*55mm Allen bolts (44), 4 M8 Flat washers (52) and 2 M8 Nylon nuts (54).
  • Seite 9 Step 7 Install the Foot tube (08) to Height adjustable tube (05), then secure it with 1 M8*45mm Hex bolt (37), 1 M8 Flat washer (52) and 1 M8 Nylon nut (54). Step 8 Attach the Height adjustable tube (05) to the Back cushion frame (07) by pulling the M16 Knob (29) and Φ8*50mm Lock pin (41).
  • Seite 10 Safety lock There is a Safety lock (11) included to lock the inversion system when not in use. This lock slides into the Height adjustable tube (05) and then into the frame. ALWAYS KEEP THE SAFETY LOCK IN THE LOCKED POSITION FOR THE SAFETY OF YOU AND THOSE AROUND YOU WHEN NOT INVERTING AND/OR WHEN THE UNIT IS NOT IN USE.
  • Seite 11 IN230800285V01_UK_FR_ES_DE_IT A90-258 IMPORTANT - CONSERVEZ CES INFORMATIONS POUR VOTRE CONSULTATION ULTÉRIEURE: LISEZ ATTENTIVEMENT INSTRUCTIONS D'ASSEMBLAGE...
  • Seite 15 52 54 54 52 52 54...
  • Seite 16 Étape 1 Ouvrez le cadre principal préassemblé, qui est composé des pièces (01) et (03). Insérez la goupille de verrouillage (41) dans les trous du cadre principal préassemblé. Étape 2 Insérez chaque barre pivotante réglable (02L) et (02R) dans le tube de support arrière (03), puis fixez- les avec 2 rondelles (18), 2 embouts (19), 2 rondelles plates M8 (52) et 2 boulons Allen M8*15mm (46).
  • Seite 17 Étape 3 Insérez le tube de coussin de tête préassemblé (06) dans le cadre du coussin de dossier (07) et fixez-le avec le bouton M16 (29) Étape 4 Fixez le cadre de coussin préassemblé (07) sur chaque barre pivotante réglable (02L et 02R), puis fixez-les avec 4 boulons Allen M8*20mm (47), 8 rondelles plates M8 (52) et 4 écrous en nylon M8 (54).
  • Seite 18 Étape 5 Fixez the le guidon gauche (13L) sur le côté gauche du cadre principal avec 2 boulons Allen (44), 4 rondelles plates M8 (52) et 2 écrous en nylon M8 (54). Fixez le guidon droit (13R) sur le côté droit du cadre principal, puis fixez-le avec 2 boulons Allen M8 * 55 mm (44), 4 rondelles plates M8 (52) et 2 écrous en nylon M8 (54).
  • Seite 19 Étape 7 Fixez le tube de pied (08) sur le tube réglable en hauteur (05), puis fixez-le avec 1 boulon hexagonal M8 * 45 mm(37), 1 rondelle plate M8 (52) et 1 écrou en nylon M8 (54). Étape8 Fixez le tube réglable en hauteur (05) au cadre du coussin de dossier (07) en tirant sur le bouton M16 (29) et la goupille de verrouillage Φ8 * 50 mm (41).
  • Seite 20 Verrou de sécurité Un verrou de sécurité (11) est inclus pour verrouiller le système d'inversion lorsqu'il n'est pas utilisé. Ce verrou se glisse dans le tube réglable en hauteur (05) puis dans le cadre. GARDEZ TOUJOURS LE VERROU DE SÉCURITÉ EN POSITION VERROUILLÉE POUR VOTRE SÉCURITÉ...
  • Seite 21 IN230800285V01_UK_FR_ES_DE_IT A90-258 IMPORTANTE - CONSERVE ESTA INFORMACIÓN PARA SU CONSULTA POSTERIOR: LEER DET ALLA DAMENTE INSTRUCCIONES DE MONTAJE...
  • Seite 25 52 54 54 52 52 54...
  • Seite 26 Paso 1 Abra el Marco Principal pre-montado, que consta de las piezas (01) y (03). Inserte el Pasador de Bloqueo (41) a través de los orificios del Marco Principal pre-montado. Paso 2 Inserte cada Barra de Pivote Ajustable (02L) y (02R) al Tubo de Soporte trasero (03), luego fíjelas con 2 Arandelas (18), 2 Tapas de Extremo (19), 2 Arandelas Planas M8 (52) y 2 Pernos Allen M8*15 mm (46).
  • Seite 27 Paso 3 Inserte el Tubo de Cojín para la Cabeza pre-montado (06) en el Marco del Cojín del Respaldo (07) y fíjelo con la Perilla M16 (29). Paso 4 Instale el Marco del cojín pre-montado (07) en cada Barra de Pivote Ajustable (02L y 02R), luego fíjelo con 4 Pernos Allen M8*20 mm (47), 8 Arandelas Planas M8 (52) y 4 Tuercas de Nailon M8 (54).
  • Seite 28 Paso 5 Instale el Manubrio Izquierdo (13L) en el lado izquierdo del marco principal, luego fíjelo con 2 Pernos Allen M8*55 mm (44), 4 Arandelas Planas M8 (52) y 2 Tuercas de Nailon M8 (54). Instale el Manubrio Derecho (13R) en el lado derecho del marco principal, luego fíjelo con 2 Pernos Allen M8*55 mm (44), 4 Arandelas Planas M8 (52) y 2 Tuercas de Nailon M8 (54).
  • Seite 29 Paso 7 Instale el Tubo de Pie (08) en el Tubo Ajustable en Altura (05), luego fíjelo con 1 Perno Hexago- nal M8*45 mm (37), 1 Arandela Plana M8 (52) y 1 Tuerca de Nailon M8 (54). Paso 8 Conecte el Tubo Ajustable en Altura (05) al Marco del Cojín del Respaldo (07) tirando de la Perilla M16 (29) y del Pasador de Bloqueo de Φ8*50 mm (41).
  • Seite 30 Candado de seguridad Se incluye un Candado de Seguridad (11) para bloquear el sistema de inversión cuando no esté en uso. Este candado se desliza dentro del Tubo Ajustable en Altura (05) y luego dentro del marco. SIEMPRE MANTENGA EL CANDADO DE SEGURIDAD EN LA POSICIÓN DE BLOQUEADO CUANDO NO ESTÉ...
  • Seite 31 IN230800285V01_UK_FR_ES_DE_IT A90-258 WICHTIG - BITTE HEBEN SIE DIESE ANLEITUNG FÜR EINE SPÄTERE BEZUGNAHME AUF: SORGFÄLTIG DURCHLESEN MONTAGEANLEITUNG...
  • Seite 32 SORGFÄLTIG LESEN! Bitte bewahren Sie dieses Handbuch zum einfachen Nachschlagen an einem sicheren Ort auf 1.Es ist wichtig, dass Sie dieses Handbuch vor der Montage und der Inbetriebnahme des Geräts vollständig lesen. Eine sichere und effektive Verwendung kann nur erreicht werden, wenn das Gerät ordnungsgemäß...
  • Seite 33 PFLEGE Neutrales Reinigungsmittel kann in Wasser verdünnt, verwendet werden, mit dem feuchten Tuch vorsichtig abwischen, und dann mit einem trockenen Tuch trocknen. Verwenden Sie keine alkalischen Lösungsmittel, ätherische Öle und andere Lösungsmittel. WARTUNG/INSPEKTION Vermeiden Sie hohe Temperaturen, Feuchtigkeit oder direkte Sonneneinstrahlung, stellen Sie es bitte an einen gut belüfteten Ort.
  • Seite 34 Teileliste BESCHREIBUNG Anzahl Nr. BESCHREIBUNG Anzahl Vorderer Stützrahmen 35 x 35 mm rechteckige-Endkappe Verstellbare 33,4 x 33,4 mm eckige Schwenkstange (links) Endkappe Verstellbare Knopf M16 Schwenkstange (Rechts) Hinterer Stützrahmen 20 x 40 mm eckige Endkappe Verstellbare Knöchelstütze Rückenlehnenpolster Höhenverstellbares Rohr Kopfstützenpolster Kopfpolsterrohr Rolle...
  • Seite 35 52 54 54 52 52 54...
  • Seite 36 Schritt 1 Öffnen Sie den vormontierten Hauptrahmen, der aus den Teilen (01) und (03) besteht. Führen Sie den Sicherungsstift (41) durch die Löcher des vormontierten Hauptrahmens. Schritt 2 Setzen Sie jede verstellbare Schwenkstange (02L) & (02R) in das hintere Stützrohr (03) ein und befestigen Sie sie dann mit 2 Unterlegscheiben (18), 2 Endkappen (19), 2 M8-Unterlegscheiben (52) und 2 M8 x 15 mm Inbusschrauben (46).
  • Seite 37 Schritt 3 Setzen Sie das vormontierte Kopfpolsterrohr (06) in den hinteren Polsterrahmen (07) ein und sichern Sie es mit dem M16-Knauf (29). Schritt 4 Montieren Sie den vormontierten Polsterrahmen (07) an jeder verstellbaren Schwenkstange (02L & 02R) und sichern Sie ihn dann mit 4 M8 x 20 mm Inbusschrauben (47), 8 M8-Unter- legscheiben (52) und 4 M8-Nylonmuttern (54).
  • Seite 38 Schritt 5 Montieren Sie den linken Lenker (13L) an der linken Seite des Hauptrahmens und befestigen Sie ihn dann mit 2 M8 x 55 mm Inbusschrauben (44), 4 M8-Unterlegscheiben (52) und 2 M8-Nylonmuttern (54). Montieren Sie den rechten Lenker (13R) an der rechten Seite des Hauptrahmens und befesti- gen Sie ihn mit 2 M8 x 55 mm Inbusschrauben (44), 4 M8-Unterlegscheiben (52) und 2 M8-Ny- lonmuttern (54).
  • Seite 39 Schritt 7 Montieren Sie das Fußrohr (08) am höhenverstellbaren Rohr (05) und sichern Sie es mit 1 M8 x 45 mm Sechskantschraube (37), 1 M8 Unterlegscheibe (52) und 1 M8 Nylonmutter (54). Schritt 8 Befestigen Sie das höhenverstellbare Rohr (05) am Rückenkissenrahmen (07), indem Sie den M16-Knopf (29) und den Φ8 x 50 mm Sicherungsstift (41) ziehen.
  • Seite 40 Sicherheitsschloss Im Lieferumfang ist ein Sicherheitsschloss (11) enthalten, mit dem das Umkehrsystem verriegelt werden kann, wenn es nicht benutzt wird. Dieses Schloss geht in das höhenverstellbare Rohr (05) und dann in den Rahmen. HALTEN SIE DIE SICHERHEITSVERRIEGELUNG IMMER IN DER VERRIEGELTEN POSI- TION, UM IHRE SICHERHEIT UND DIE SICHERHEIT DER PERSONEN IN IHRER UMGE- BUNG ZU GEWÄHRLEISTEN, WENN SIE SICH NICHT UMKEHREN UND/ODER DAS GERÄT NICHT IN GEBRAUCH IST.
  • Seite 41 IN230800285V01_UK_FR_ES_DE_IT A90-258 IMPORTANTE - CONSERVARE QUESTE INFORMAZIONI PER CONSULTARLE IN SEGUITO: LEGGERE ATTENTAMENTE ISTRUZIONI DI ASSEMBLAGGIO...
  • Seite 45 52 54 54 52 52 54...
  • Seite 46 Passo 1 Aprire il Telaio Principale preassemblato, composto dalle parti (01) e (03). Inserire il Perno di Bloccaggio (41) attraverso i fori del Telaio Principale preassemblato. Passo 2 Inserire ciascuna barra girevole regolabile (02L) e (02R) nel Telaio di Supporto Posteriore (03), quindi fissarla con 2 Rondelle (18), 2 Tappi Terminali (19), 2 Rondelle Piatte M8 (52) e 2 Bulloni a Brugola M8*15mm (46).
  • Seite 47 Passo 3 Inserire il Tubo del Cuscino Poggiatesta preassemblato (06) nel Tubo del Cuscino dello Schie- nale (07) fissarlo con una Manopola M16 (29). Passo 4 Installare il Tubo del Cuscino dello Schienale preassemblato (07) su ciascuna Barra Girevole Regolabile (02L e 02R), quindi fissarlo con 4 Viti a Brugola M8*20mm (47), 8 Rondelle Piatte M8 (52) e 4 Dadi in Nylon M8.
  • Seite 48 Passo 5 Installare il Corrimano Sinistro (13L) sul lato sinistro del telaio principale, quindi fissarlo con 2 M8*55mm Bulloni a Brugola (44), 4 Rondelle Piatte M8 (52) e 2 Dadi in Nylon M8 (54). Installare il Corrimano Destro (13R) sul lato destro del telaio principale, quindi fissarlo con 2 Bulloni a Brugola M8*55mm (44), 4 Rondelle Piatte M8 (52) e 2 Dadi in Nylon M8 (54).
  • Seite 49 Passo 7 Installare il Tubo Poggiapiedi (08) sul Tubo ad Altezza Regolabile (05), quindi fissarlo con 1 Bullone Esagonale M8*45 mm (37), 1 Rondella Piatta M8 (52) e 1 Dado in Nylon M8 (54). Passo 8 Collegare il Tubo ad Altezza Regolabile (05) al Tubo del Cuscino dello Schienale (07) tirando la Manopola M16 (29) e il Perno di Bloccaggio Φ8*50mm (41).
  • Seite 50 Blocco di sicurezza È incluso un Blocco di Sicurezza (11) per bloccare il meccanismo di inversione quando non in uso. Questo blocco scorre nel Tubo ad Altezza Regolabile (05) e poi nel telaio. MANTENERE SEMPRE IL BLOCCO DI SICUREZZA CHIUSO PER LA VOSTRA SICUREZZA E DI CHI VI CIRCONDA QUANDO NON INVERTITO E/O QUANDO L'UNITÀ...
