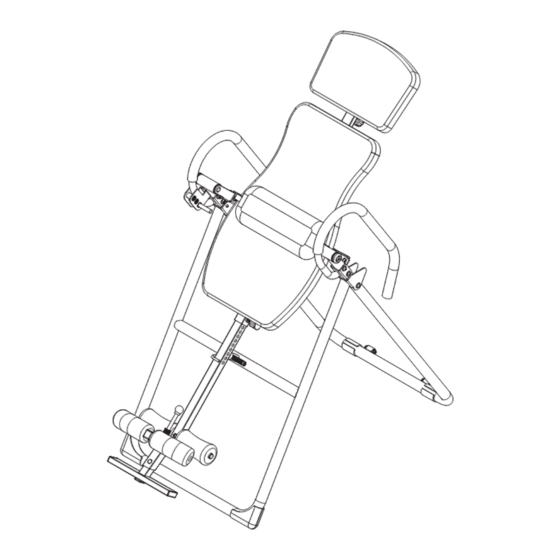

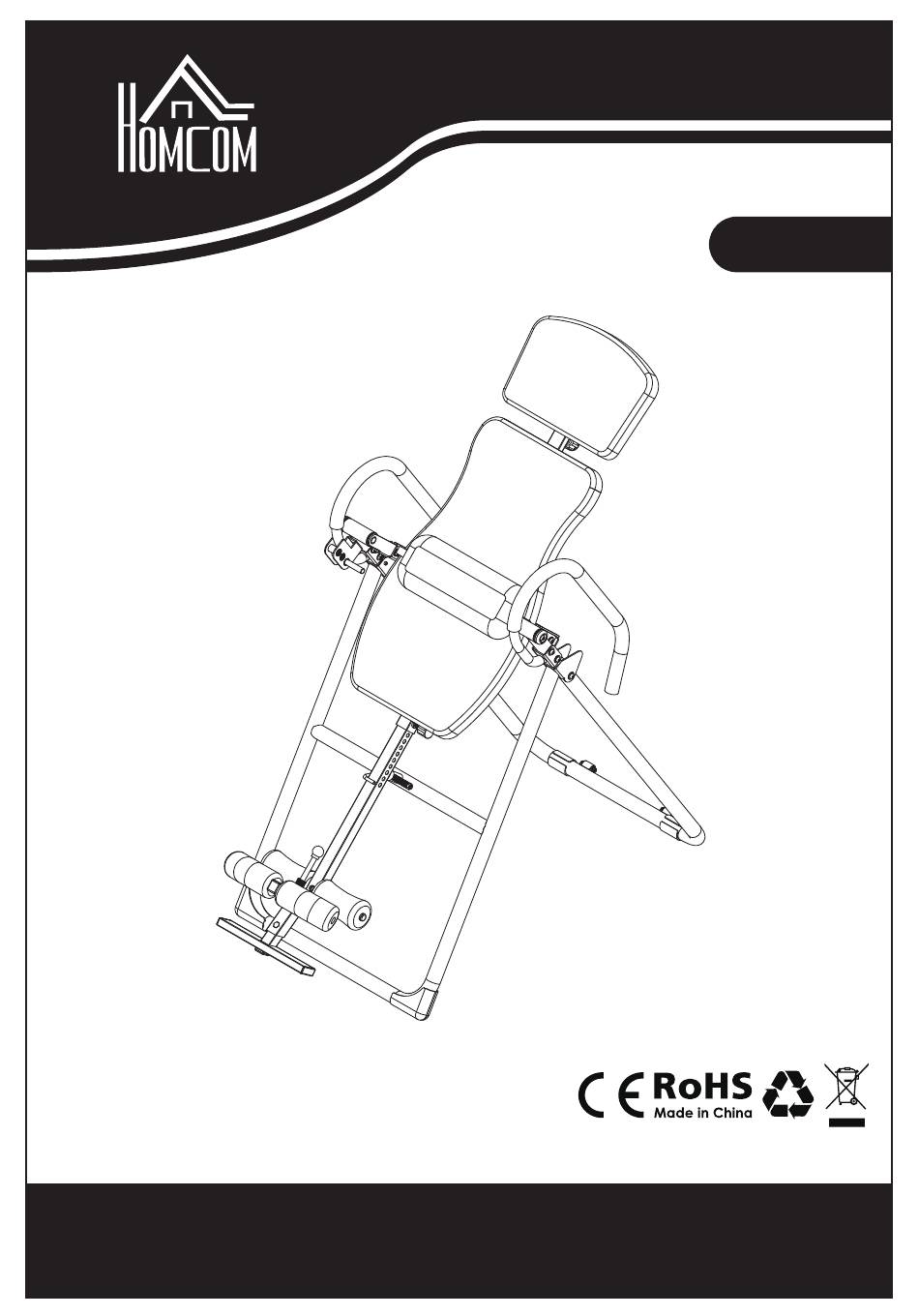

  • Seite 1 INapa004_DE A90-258 IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY ASSEMBLY & INSTRUCTION MANUAL...
  • Seite 2: Beschreibung

    Teileliste BESCHREIBUNG Anzahl Nr. BESCHREIBUNG Anzahl Vorderer Stützrahmen 35 x 35 mm rechteckige-Endkappe Verstellbare 33,4 x 33,4 mm eckige Schwenkstange (links) Endkappe Verstellbare Knopf M16 Schwenkstange (Rechts) Hinterer Stützrahmen 20 x 40 mm eckige Endkappe Verstellbare Knöchelstütze Rückenlehnenpolster Höhenverstellbares Rohr Kopfstützenpolster Kopfpolsterrohr Rolle...
  • Seite 3 52 54 54 52 52 54...
  • Seite 4 Schritt 1 Öffnen Sie den vormontierten Hauptrahmen, der aus den Teilen (01) und (03) besteht. Führen Sie den Sicherungsstift (41) durch die Löcher des vormontierten Hauptrahmens. Schritt 2 Setzen Sie jede verstellbare Schwenkstange (02L) & (02R) in das hintere Stützrohr (03) ein und befestigen Sie sie dann mit 2 Unterlegscheiben (18), 2 Endkappen (19), 2 M8-Unterlegscheiben (52) und 2 M8 x 15 mm Inbusschrauben (46).
  • Seite 5 Schritt 3 Setzen Sie das vormontierte Kopfpolsterrohr (06) in den hinteren Polsterrahmen (07) ein und sichern Sie es mit dem M16-Knauf (29). Schritt 4 Montieren Sie den vormontierten Polsterrahmen (07) an jeder verstellbaren Schwenkstange (02L & 02R) und sichern Sie ihn dann mit 4 M8 x 20 mm Inbusschrauben (47), 8 M8-Unter- legscheiben (52) und 4 M8-Nylonmuttern (54).
  • Seite 6 Schritt 5 Montieren Sie den linken Lenker (13L) an der linken Seite des Hauptrahmens und befestigen Sie ihn dann mit 2 M8 x 55 mm Inbusschrauben (44), 4 M8-Unterlegscheiben (52) und 2 M8-Nylonmuttern (54). Montieren Sie den rechten Lenker (13R) an der rechten Seite des Hauptrahmens und befesti- gen Sie ihn mit 2 M8 x 55 mm Inbusschrauben (44), 4 M8-Unterlegscheiben (52) und 2 M8-Ny- lonmuttern (54).
  • Seite 7 Schritt 7 Montieren Sie das Fußrohr (08) am höhenverstellbaren Rohr (05) und sichern Sie es mit 1 M8 x 45 mm Sechskantschraube (37), 1 M8 Unterlegscheibe (52) und 1 M8 Nylonmutter (54). Schritt 8 Befestigen Sie das höhenverstellbare Rohr (05) am Rückenkissenrahmen (07), indem Sie den M16-Knopf (29) und den Φ8 x 50 mm Sicherungsstift (41) ziehen.
  • Seite 8 Sicherheitsschloss Im Lieferumfang ist ein Sicherheitsschloss (11) enthalten, mit dem das Umkehrsystem verriegelt werden kann, wenn es nicht benutzt wird. Dieses Schloss geht in das höhenverstellbare Rohr (05) und dann in den Rahmen. HALTEN SIE DIE SICHERHEITSVERRIEGELUNG IMMER IN DER VERRIEGELTEN POSI- TION, UM IHRE SICHERHEIT UND DIE SICHERHEIT DER PERSONEN IN IHRER UMGE- BUNG ZU GEWÄHRLEISTEN, WENN SIE SICH NICHT UMKEHREN UND/ODER DAS GERÄT NICHT IN GEBRAUCH IST.
