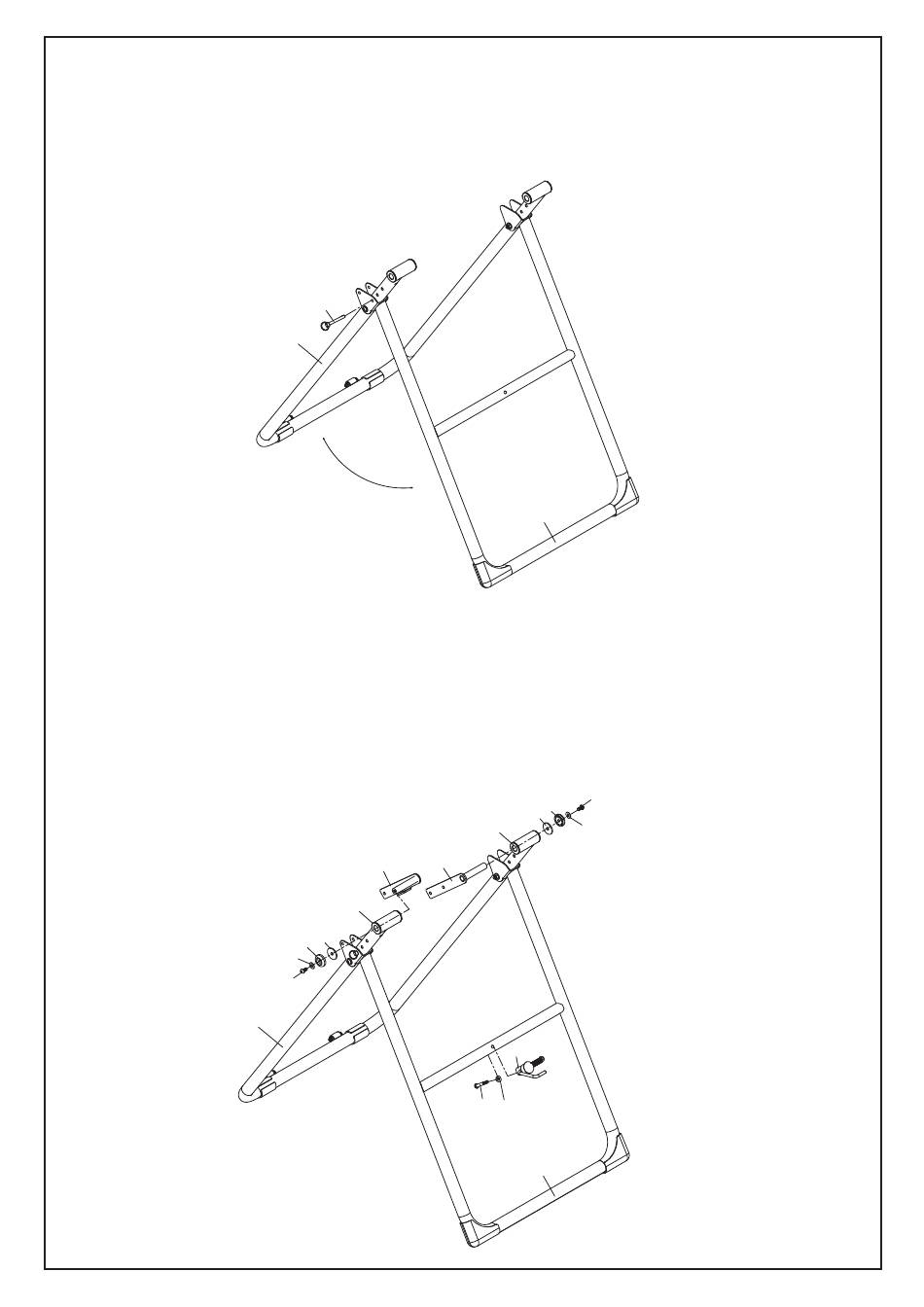

Paso 1
Abra el Marco Principal pre-montado, que consta de las piezas (01) y (03). Inserte el Pasador
de Bloqueo (41) a través de los orificios del Marco Principal pre-montado.
Paso 2
Inserte cada Barra de Pivote Ajustable (02L) y (02R) al Tubo de Soporte trasero (03), luego
fíjelas con 2 Arandelas (18), 2 Tapas de Extremo (19), 2 Arandelas Planas M8 (52) y 2 Pernos
Allen M8*15 mm (46).
Instale el Tubo de Barrera pre-montado (10) en el Marco de Soporte Frontal (01), luego fíjelo
con 1 Arandela de Arco M8 (53) y 1 Perno Allen M8*55 mm (44).
03
41
03
02L
02R
17
18
19
52
46
01
46
19
18
17
52
10
53
44
01
