Elektrischer Anschluss
48
5. Kabel gemäß Klemmenbelegung anschließen.

6. Bei Verwendung von abgeschirmtem Kabel: Kabelschirm mit der Erdungsklemme
verbinden.

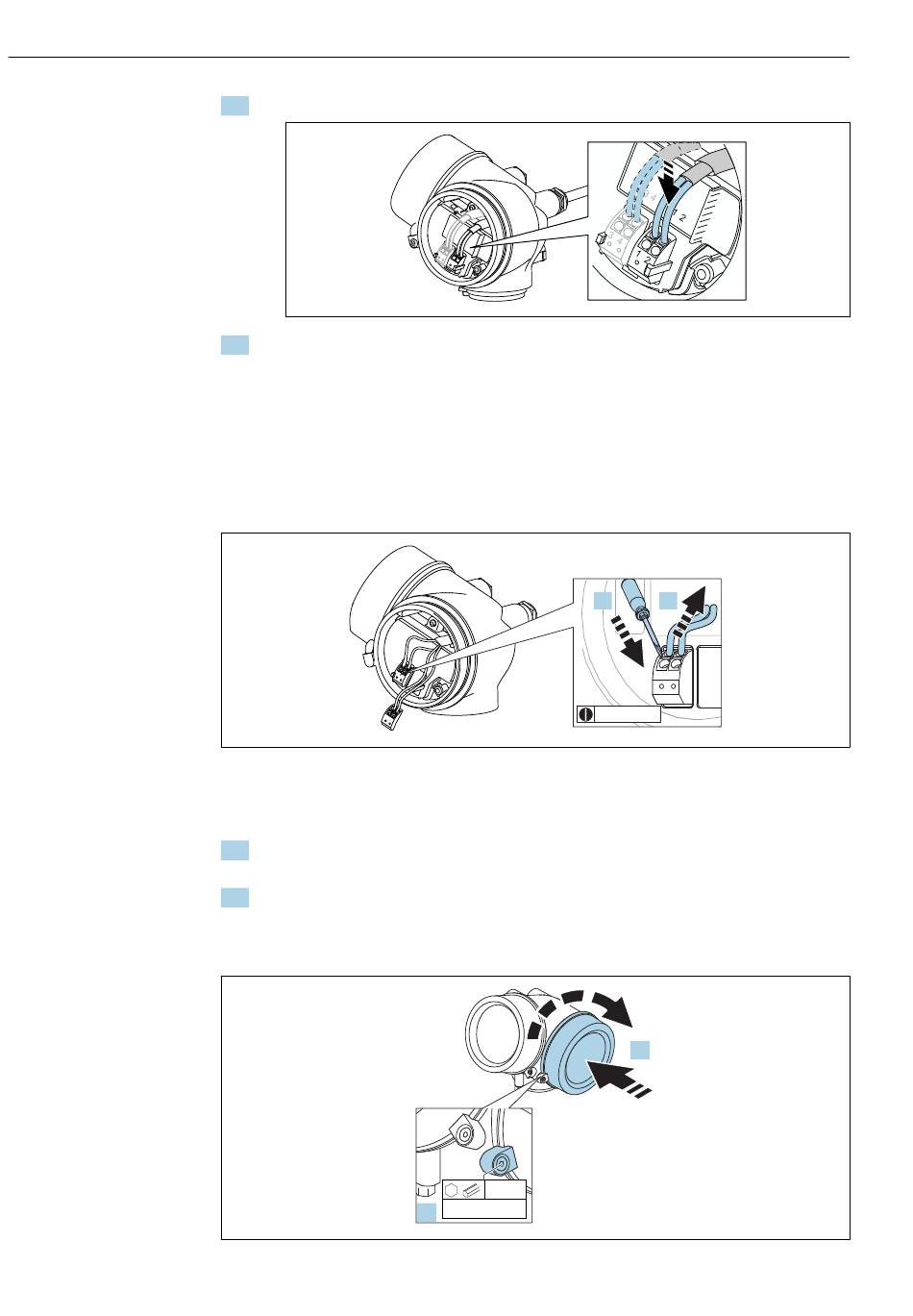

7.2.3 Steckbare Federkraftklemmen
Bei Geräteausführungen ohne integrierten Überspannungsschutz erfolgt der elektrische
Anschluss über steckbare Federkraftklemmen. Starre Leiter oder flexible Leiter mit Ader-
endhülse können ohne Betätigung des Hebelöffners direkt in die Klemmstelle eingeführt
werden und kontaktieren dort selbständig.
 23 Maßeinheit: mm (in)
Um Kabel wieder aus der Klemme zu entfernen:
1. Mit einem Schlitzschraubendreher ≤ 3 mm auf den Schlitz zwischen den beiden
Klemmenlöchern drücken
2. und gleichzeitig das Kabelende aus der Klemme ziehen.
7.2.4 Deckel Anschlussraum schliessen
3 mm
2,5 Nm
2.
Micropilot FMR50 HART
1. 2.
≤ 3 (0.12)
1.
