Endress+Hauser Micropilot FMR50 HART Betriebsanleitung Seite 27

Micropilot FMR50 HART
Endress+Hauser
Hinweise zum Stutzen

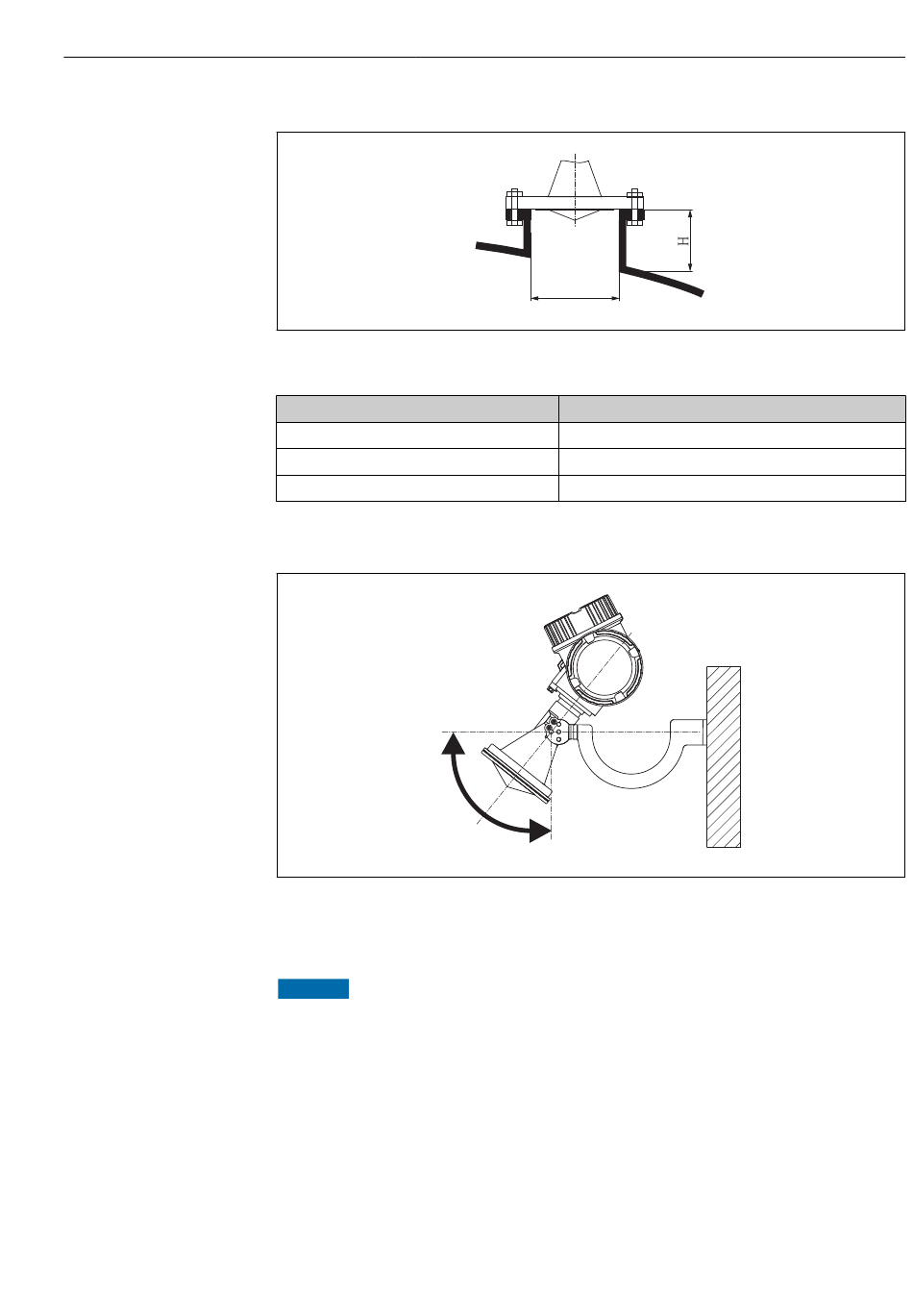

 6 Stutzendurchmesser und -höhe bei Hornantenne mit Überwurfflansch
Stutzendurchmesser D
80 mm (3 in)
100 mm (4 in)
150 mm (6 in)
6.3.3 Hornantenne mit Montagebügel (FMR50)
 7 Montage der Hornantenne mit Montagebügel
Antenne mit dem Montagebügel senkrecht auf die Produktoberfläche ausrichten.
HINWEIS
Der Montagebügel ist mit dem Transmittergehäuse nicht leitend verbunden.
Gefahr elektrostatischer Aufladung.
‣
Den Montagebügel in den örtlichen Potenzialausgleich einbeziehen.
6.3.4 Messung von außen durch Kunststoffwände (FMR50/FMR51)
• Dielektrizitätskonstante des Mediums: ε
• Möglichst Antenne 100 mm (4 in) verwenden.
• Der Abstand von der Antennenkante zum Tank sollte ca. 100 mm (4 in) betragen.
øD
Maximale Stutzenhöhe H
max
300 mm (11,8 in)
400 mm (15,8 in)
500 mm (19,7 in)
> 10
r
Montage
A0016868
A0016865
