Untermenü "Linearisierung"
L 1

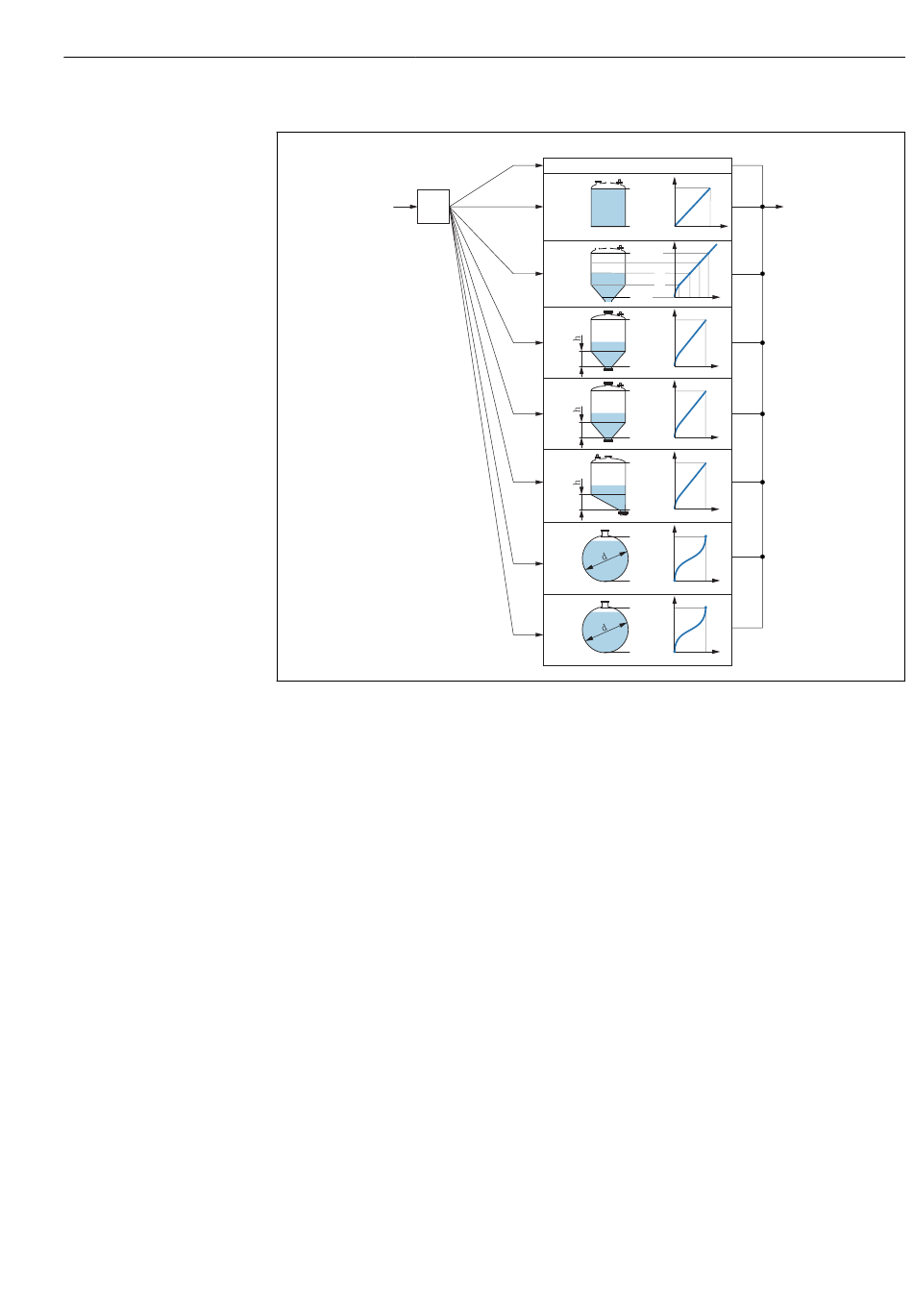

 51 Linearisierung: Umrechnung des Füllstands in ein Volumen oder ein Gewicht; die Umrechnung ist von der
Behälterform abhängig
1 Wahl von Linearisierungsart und -einheit
2 Parametrierung der Linearisierung
A Linearisierungsart (→  146) = Keine
B Linearisierungsart (→  146) = Linear
C Linearisierungsart (→  146) = Tabelle
D Linearisierungsart (→  146) = Pyramidenboden
E Linearisierungsart (→  146) = Konischer Boden
F Linearisierungsart (→  146) = Schrägboden
G Linearisierungsart (→  146) = Zylindrisch liegend
H Linearisierungsart (→  146) = Kugeltank
L Füllstand vor Linearisierung (gemessen in Füllstandeinheit)
L' Fülstand nach Linearisierung (entspricht Volumen oder Gewicht)
M Maximaler Wert (→  149)
d Durchmesser (→  149)
h Zwischenhöhe (→  149)
