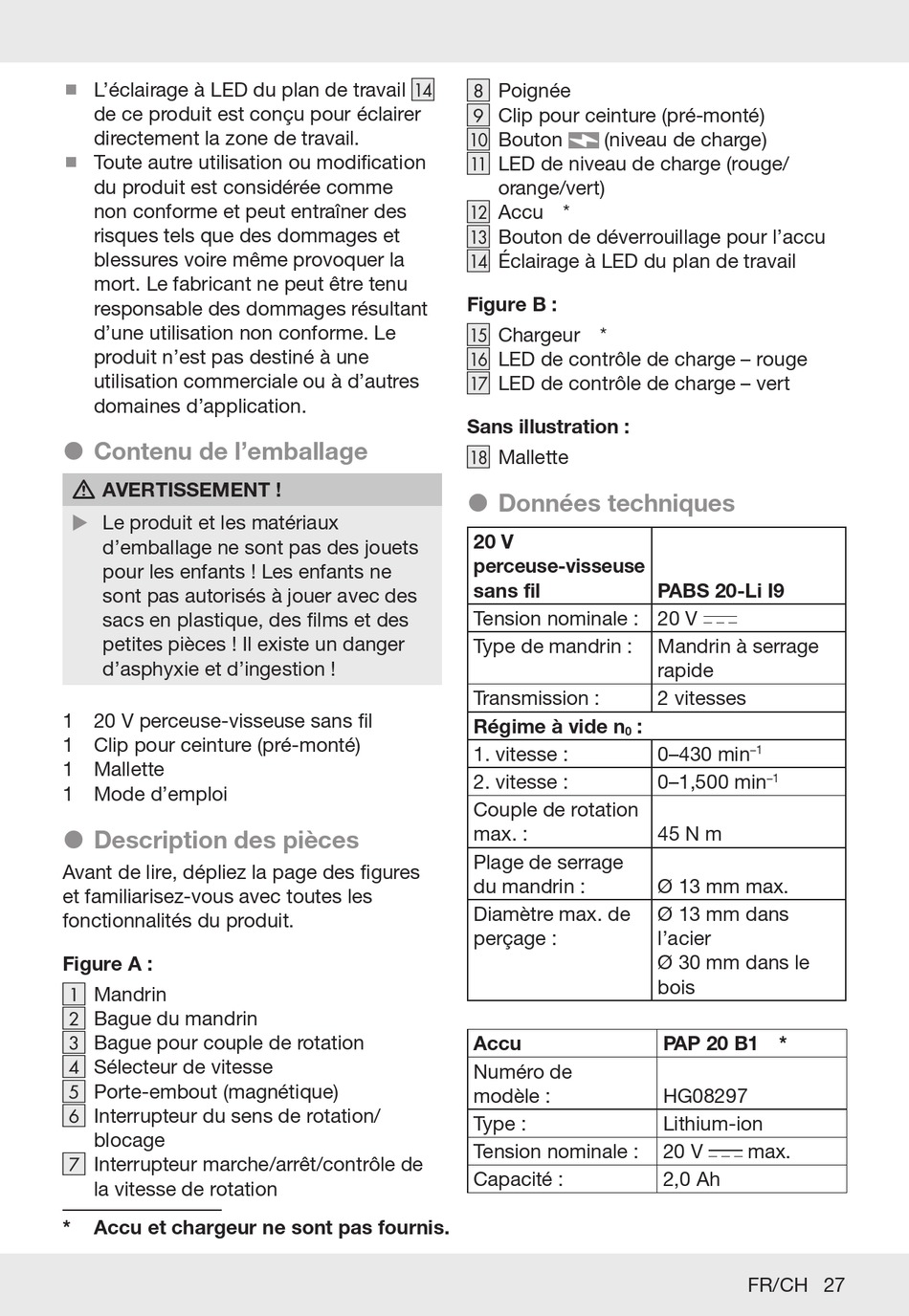

L'éclairage à LED du plan de travail
de ce produit est conçu pour éclairer
directement la zone de travail .
Toute autre utilisation ou modification
du produit est considérée comme
non conforme et peut entraîner des
risques tels que des dommages et
blessures voire même provoquer la
mort . Le fabricant ne peut être tenu
responsable des dommages résultant
d'une utilisation non conforme . Le
produit n'est pas destiné à une
utilisation commerciale ou à d'autres
domaines d'application .
˜ Contenu de l'emballage
AVERTISSEMENT !
m
Le produit et les matériaux
u
d'emballage ne sont pas des jouets
pour les enfants ! Les enfants ne
sont pas autorisés à jouer avec des
sacs en plastique, des films et des
petites pièces ! Il existe un danger
d'asphyxie et d'ingestion !
1 20 V perceuse-visseuse sans fil
1 Clip pour ceinture (pré-monté)
1 Mallette
1 Mode d'emploi
˜ Description des pièces
Avant de lire, dépliez la page des figures
et familiarisez-vous avec toutes les
fonctionnalités du produit .
Figure A :
Mandrin
[ 1 ]
Bague du mandrin
[ 2 ]
Bague pour couple de rotation
3 ] [
Sélecteur de vitesse
4 ] [
Porte-embout (magnétique)
5 ] [
Interrupteur du sens de rotation/
[ 6 ]
blocage
Interrupteur marche/arrêt/contrôle de
[ 7 ]
la vitesse de rotation
* Accu et chargeur ne sont pas fournis.
Poignée
14 ] [
8 ] [
Clip pour ceinture (pré-monté)
9 ] [
Bouton
[ 10 ]
LED de niveau de charge (rouge/
[ 11 ]
orange/vert)
Accu *
12 ] [
Bouton de déverrouillage pour l'accu
13 ] [
Éclairage à LED du plan de travail
14 ] [
Figure B :
Chargeur *
15 ] [
LED de contrôle de charge – rouge
16 ] [
LED de contrôle de charge – vert
[ 17 ]
Sans illustration :
Mallette
18 ] [
˜ Données techniques
20 V
perceuse-visseuse
sans fil
Tension nominale : 20 V
Type de mandrin :
Transmission :
Régime à vide n
1. vitesse :
2. vitesse :
Couple de rotation
max. :
Plage de serrage
du mandrin :
Diamètre max . de
perçage :
Accu
Numéro de
modèle :
Type :
Tension nominale :
Capacité :
(niveau de charge)
PABS 20-Li I9
Mandrin à serrage
rapide
2 vitesses
:
0
0–430 min
–1
0–1,500 min
–1
45 N m
Ø 13 mm max .
Ø 13 mm dans
l'acier
Ø 30 mm dans le
bois
PAP 20 B1 *
HG08297
Lithium-ion
20 V max .
2,0 Ah
FR/CH 27
