5.2.5 Sensor in andere Durchflussarmaturen einbauen
Bei Verwendung anderer Durchflussarmaturen beachten:
‣
Es muss immer eine Anströmgeschwindigkeit von mindestens 15 cm/s (0,49 ft/s) an der
Membran gewährleistet sein.
‣
Die Anströmung muss von unten nach oben erfolgen. Mitgeführte Luftbläschen müssen
abtransportiert werden und dürfen sich nicht vor der Membran ansammeln.
‣
Die Membran muss direkt angeströmt werden.
Weitere Einbauhinweise in der Betriebsanleitung der Armatur beachten.
5.2.6 Sensor in Eintaucharmatur CYA112 einbauen
Alternativ kann der Sensor in eine Eintaucharmatur mit Einschraubgewinde G1 eingebaut
werden.
Bei der Verwendung der Eintaucharmatur ist auf eine ausreichende Anströmung des
Sensors zu achten→  11.
Sensor mit Adapter bestücken
Der erforderliche Adapter ist als montiertes Zubehör zum Sensor oder als separates Zubehör
bestellbar →  43.
1. Adapter für Flexdip CYA112 vom Sensorkopf aus bis auf Anschlag auf den Sensor auf-
schieben.


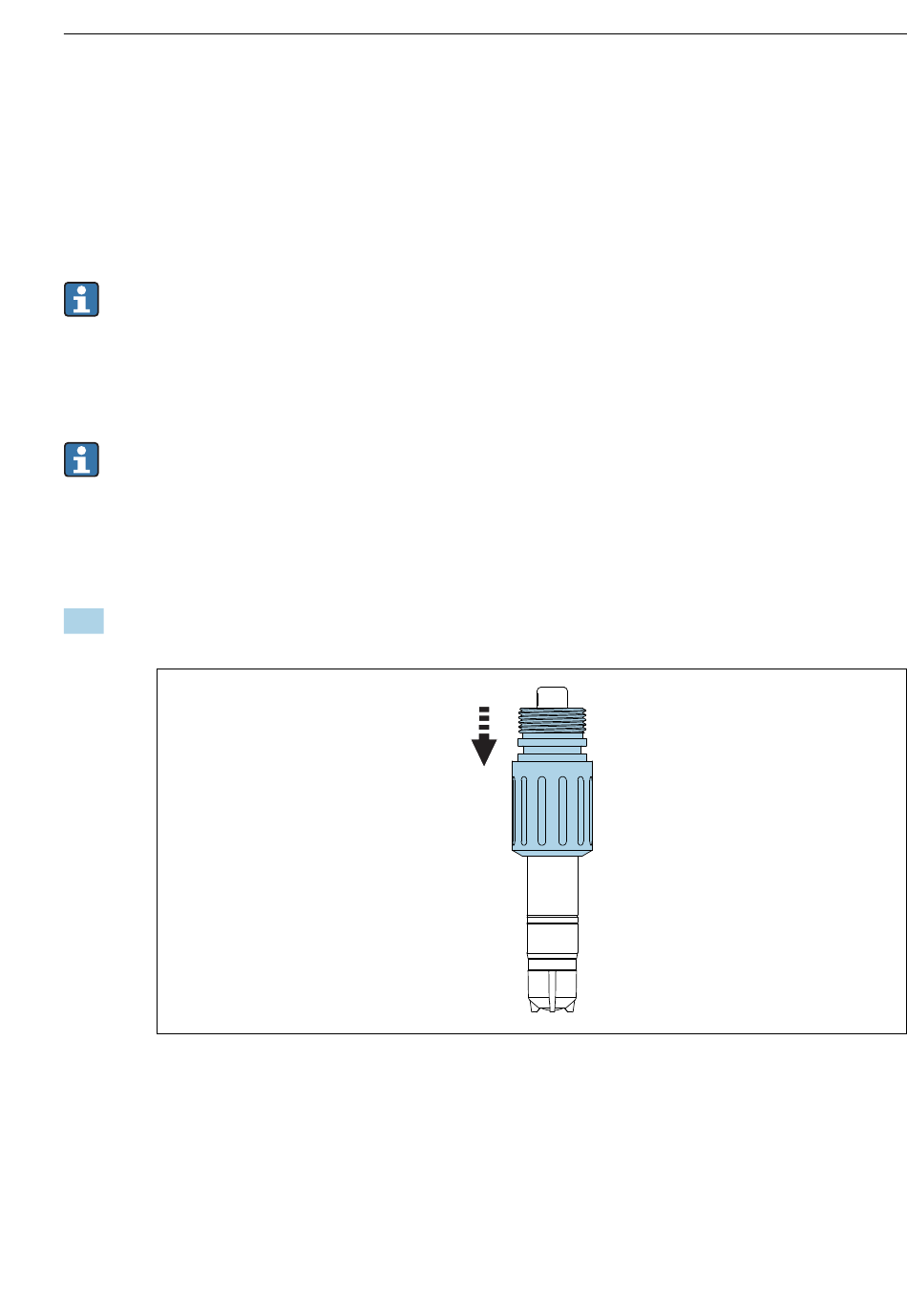

 12 Adapter für Flexdip CYA112 aufschieben
