Produktbeschreibung
100
90
80
0 5
10 20 30 40 50
0
0 2

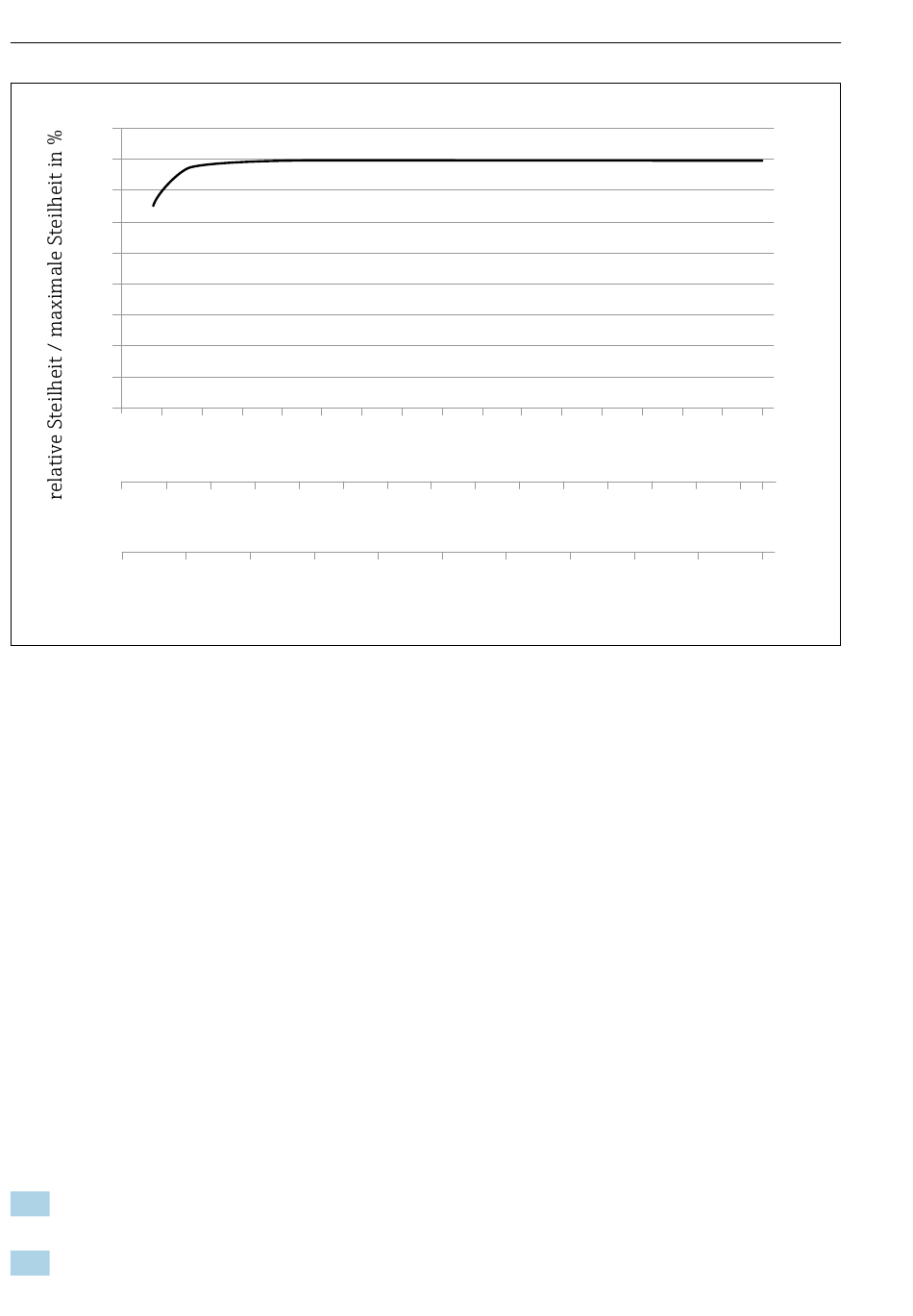

 3 Zusammenhang zwischen Steilheit der Elektrode und Fließgeschwindigkeit an der Membran /
Volumenstrom in Armatur
Bei größerer Anströmung ist das Messsignal praktisch strömungsunabhängig, während bei
Unterschreitung des genannten Werts eine Durchflussabhängigkeit besteht.
Bei Einbau eines Näherungsschalters INS in die Armatur kann dieser unzulässige Betriebszu-
stand sicher erkannt werden und dadurch eine Alarmmeldung oder bei Bedarf eine Dosierab-
schaltung erfolgen.
Unterhalb der Mindestanströmung reagiert der Sensorstrom stärker auf Durchflussschwan-
kungen. Bei abrasiven Medien ist nicht mehr als die Mindestanströmung empfohlen. Bei
Schwebstoffen, die sich ablagern können, ist die maximale Anströmung empfohlen.
Temperatur
Temperaturveränderungen des Mediums beeinflussen den Messwert:
• Temperaturerhöhungen führen zu einem höheren Messwert (ca. 4 % je K)
• Temperaturabnahmen führen zu einem niedrigeren Messwert
Der Sensor in Verbindung mit Liquiline ermöglicht eine automatische Temperaturkompensa-
tion (ATC). Eine erneute Kalibrierung bei Temperaturveränderungen entfällt.
1. Wenn die automatische Temperaturkompensation am Messumformer deaktiviert ist,
muss die Temperatur nach der Kalibrierung konstant gehalten werden.
2. Andernfalls Sensor neu kalibrieren.
12
10 15 20 25 30
4 6
35 40 45 50 55 60 65 70 75 80
Fließgeschwindigkeit an der Membran cm/s
60 70 80 90 100 110 120 130 140
CCA250 Volumenstrom l/h
8 10 12
CCA151 Volumenstrom l/h
14 16 18
Endress+Hauser
CCS51D
20
A0041365-DE
