Drehzahl-Wahlschalter Einphasengeräte R 402
50 Hz : 750 und 1500 U/min.
60 Hz : 900 und 1800 U/min.
R 402 V.V.:
Drehzahlregler Kutterbetrieb: 300 bis 3500 U/min.
Gemüseschneidebetrieb : 300 bis 1000 U/min.

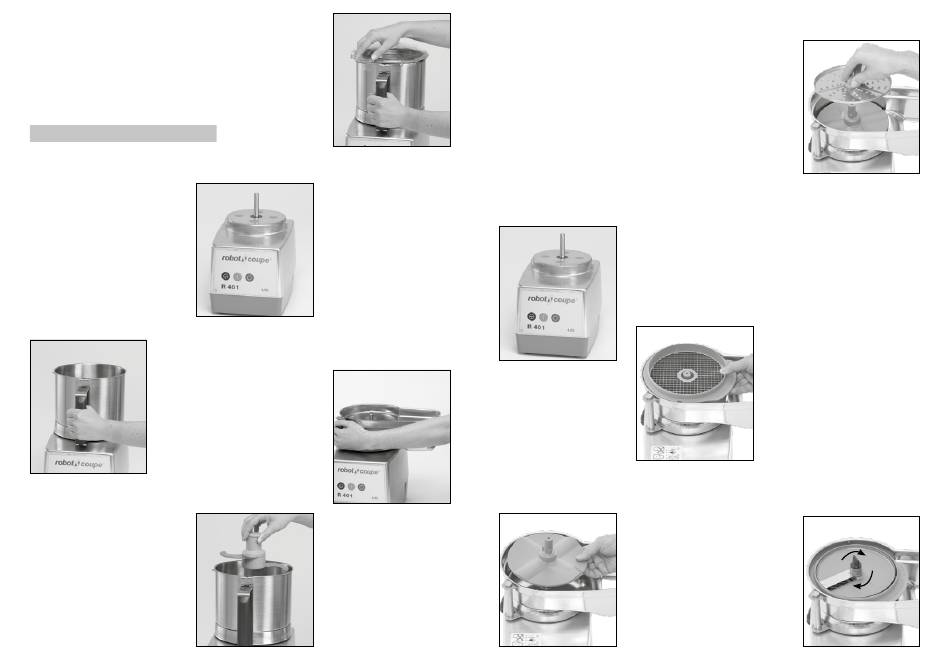

• KUTTERAUFSATZ
1. Stellen Sie sich vor den
Motorblock und setzen Sie
die Kutterschüssel auf die
Antriebswelle. Dabei soll der
Magnetstreifen etwas nach
links gerichtet sein.
2. Die Kutterschüssel auf
d e m M o t o r b l o c k n a c h
r e c h t s d r e h e n , b i s d i e
hervorstehenden Ansätze
des Motorblocks in die dafür
vogesehenen Aussparungen
einrasten.
Der Handgriff befindet sich
nun Ihnen gegenüber.
3. Das Messer auf die
Antriebswelle stecken und bis
zum Boden der Kutterschüssel
durchdrücken.
Dabei kontrollieren, daß das
Messer am Schüsselboden
richtig positioniert ist, indem
Sie es in der Kutterschüssel
drehen.
32
28/11/2023
MONTAGE
• GEMÜSESCHNEIDEAUFSATZ
Der Gemüseschneideaufsatz besteht aus zwei
abnehmbaren Teilen: der Edelstahlschüssel und dem
Deckel.
1. Stehen Sie sich vor den
Motorblock und setzen Sie
die Schüssel des Gemüse-
s c h n e i d e a u f s a t z e s a u f
den Motorblock, so daß
der Auswurf nach rechts
gerichtet ist.
3. Die Auswurfscheibe mit 4
Wellen auf die Antriebswelle
stecken und sicherstellen,
dass sie ganz am Boden der
Schüssel sitzt.
4. Deckel auf die Kutters-
4) Scheibenwahl :
chüssel aufsetzen und nach
a) Sie haben eine Reibe-,
rechts bis zum Anschlag
Streifen- oder Schneide-
drehen.
scheibe gewählt.
Ihr Gerät ist jetzt betrie-
Stecken Sie die Scheibe auf
bsbereit, was durch das
die Auswurfscheibe.
A u f l e u c h t e n d e r g r ü n e n
Leuchtdiode angezeigt wird.
Nur für die Modelle R 402 - R 402 V.V. :
b) Sie wollen Würfel schneiden: Setzen Sie zuerst
ein Würfel gatterauf die Antriebsachse und dann
darauf eine Schneidescheibe.
Nur die 8-mm-, die 10-mm- und die 12-mm-
Schneidscheibe aus Aluminium können mit dem
Würfelgatter verwendet werden.
2. Schüssel nach rechts
drehen, bis die Ansätze am
Motorblock in ihre Ausspa-
rungen einrasten.
Anschließend die jewei-
lige Schneidscheibe ein
setzen und befestigen Sie
die Schneidescheibe mit
der Flügelschraube an der
Motorachse.
Das Würfelgatter Kasten
i n
d i e
S c h ü s s e l
d e s
G e m ü s e s c h n e i d e r s e i n -
setzen.
Darauf achten, dass die
Einkerbung am Rand des
W ü r f e l g a t t e r s
m i t
d e r
Ausbuchtung der Schüssel
übereinstimmt.
