ProMinent DULCOPOOL Montage- Und Betriebsanleitung Seite 20

Montage und Installation
Schutzart IP 65
20
5.
4.
3.
2.

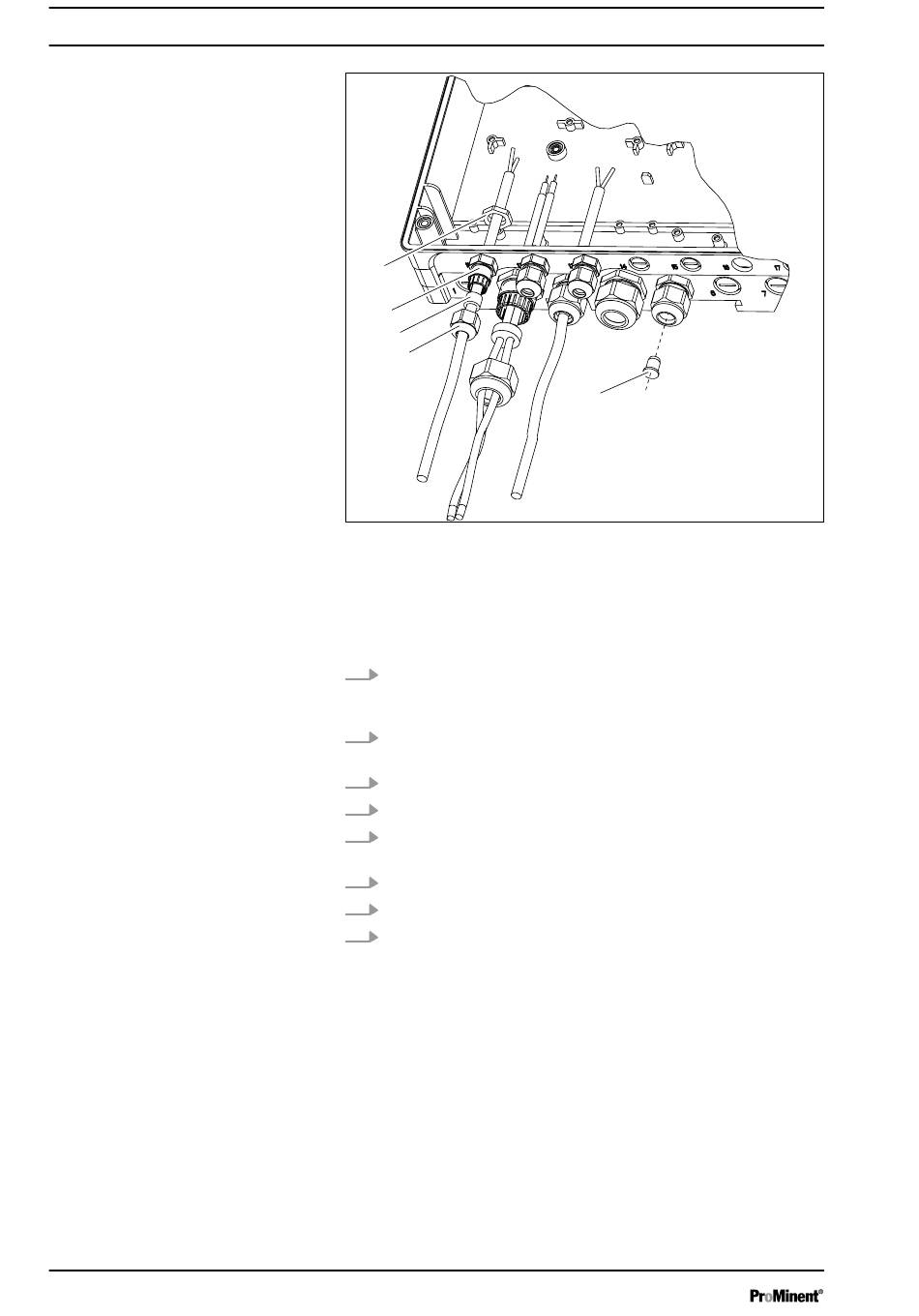

Abb. 7: Verschraubungen montieren
1. Blindstopfen
2. Überwurfmutter
3. Mehrfachdichteinsatz
4. Verschraubung
5. Befestigungsmutter
4. Die entsprechenden Verschraubungen (4) mit den pas‐
senden Befestigungsmuttern (5) festschrauben und fest
anziehen.
5. Die Mehrfachdichteinsätze (3) je nach verwendetem Kabel‐
querschnitt in die Verschraubungen einsetzen.
6. Führen Sie die Kabel in die Verschraubungen ein.
7. Verbinden Sie die Kabel wie im Klemmenplan gezeigt.
8. Ziehen Sie die Überwurfmuttern (2) der Verschraubungen so
fest an, dass sie dicht sind.
9. Setzen Sie das Vorderteil des Gehäuses auf das Rückteil.
10. Ziehen Sie die vier Gehäuseschrauben handfest an.
11. Prüfen Sie nun nochmals den Sitz der Dichtung. Nur wenn
die Montage korrekt ist, wird die Schutzart IP 65 erreicht.
1.
A0495
