5.2 Details eines Messkanals anzeigen

5

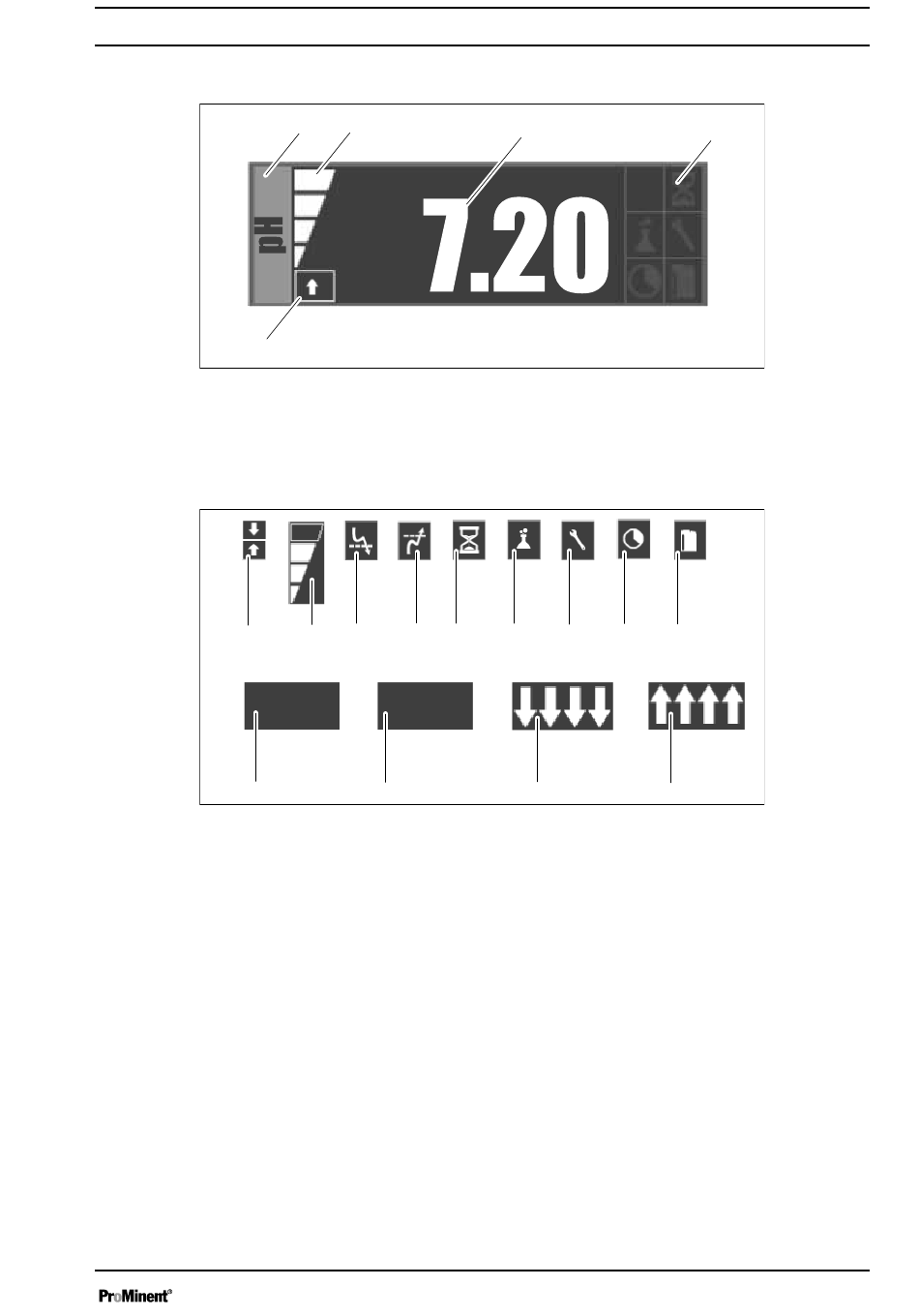

Abb. 17: Details eines Messkanals anzeigen
1 Messgröße
2 Intensität der laufenden Dosierung
3 aktueller Messwert
4 Alarmmeldungen
5 Regelrichtung
1
13
Abb. 18: Details eines Messkanals anzeigen
1 Dieses Symbol zeigt Ihnen die Richtung der
Regelung (heben oder senken) des Messkanals
an.
2 Dieses Symbol zeigt Ihnen den Prozentsatz der
laufenden Dosierung des Messkanals an. Bei‐
spiel hier ist die Dosierung 75 %.
3 Dieses Symbol zeigt Ihnen an, ob der niedrige
Alarm aktiv ist.
4 Dieses Symbol zeigt Ihnen an, ob der hohe
Alarm aktiv ist.
5 Dieses Symbol zeigt Ihnen an, ob eine Polarisati‐
onszeitverzögerung vorliegt.
1 2
2 3 4
----
7.20
12
Bedienen und Bedienoberfläche
3
5 6 7 8
11
6 Dieses Symbol zeigt Ihnen an, ob der Überdosie‐
rungsalarm aktiv ist.
7 Dieses Symbol zeigt Ihnen an, ob der Sensor
kalibriert oder gewechselt werden muss.
8 Dieses Symbol zeigt Ihnen an, ob der Timer aktiv
ist.
9 Dieses Symbol zeigt Ihnen an, ob der Alarm
"Flüssigkeitsniveau, Behälter, niedrig" aktiv ist.
10 Wert höher als die Skala.
11 Wert kleiner als die Skala.
12 Wert über der Messbereichsgrenze.
13 aktueller Messwert.
4
A2809
9
10
A2811
