Montage und Installation
4.5 Sensoren anschließen

4.6 Potentialfreier Schalteranschluss (z. B. Fernbedienung)

22

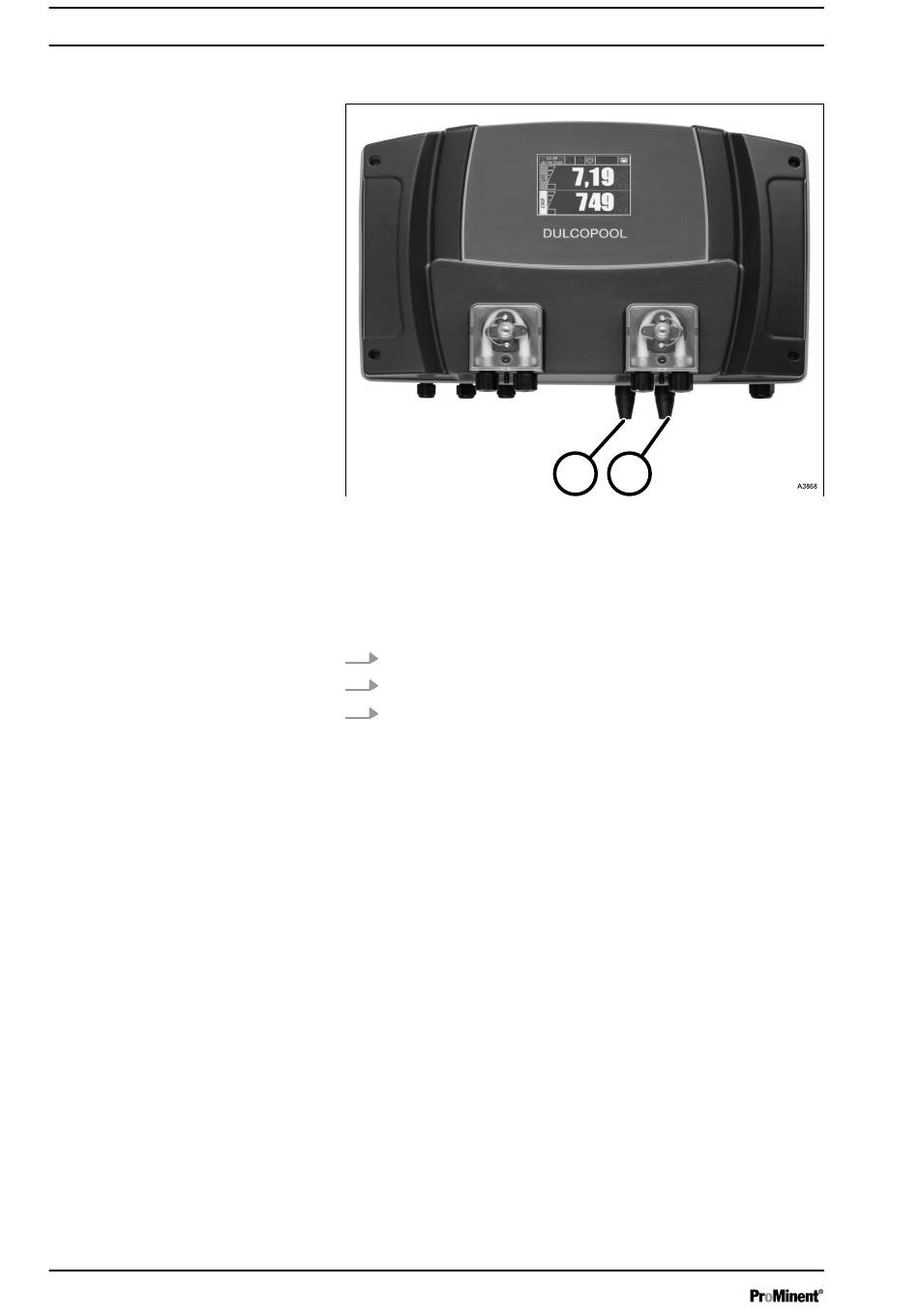

Abb. 10: Sensoren anschließen
1 pH-Sensor
2 Redox- / ORP-Sensor
Die Steckverbindungen der Sensoren sind hochohmige Eingänge.
Die Steckverbindungen müssen sauber und frei von Feuchtigkeit
oder Korrosion gehalten werden.
1. Montieren Sie den Stecker auf die Buchse.
2. Drehen Sie den Stecker 90° um den Stecker zu verriegeln.
3. Führen Sie bei Bedarf die gleiche Vorgehensweise für den
zweiten Stecker durch.
SPDT1: Der SPDT1-Eingang ist dem Fernbedienungskontakt
zugeordnet.
SPDT2: Der SPDT2-Eingang ist dem Niveauschalter der Saug‐
lanze des pH-Behälters zugeordnet.
SPDT3: Der SPDT3-Eingang ist dem Niveauschalter der Saug‐
lanze des Desinfektionsmittels, z.B. des Chlor-Behälters zuge‐
ordnet.
1 2
