5 Bedienen und Bedienoberfläche
Bedienoberfläche

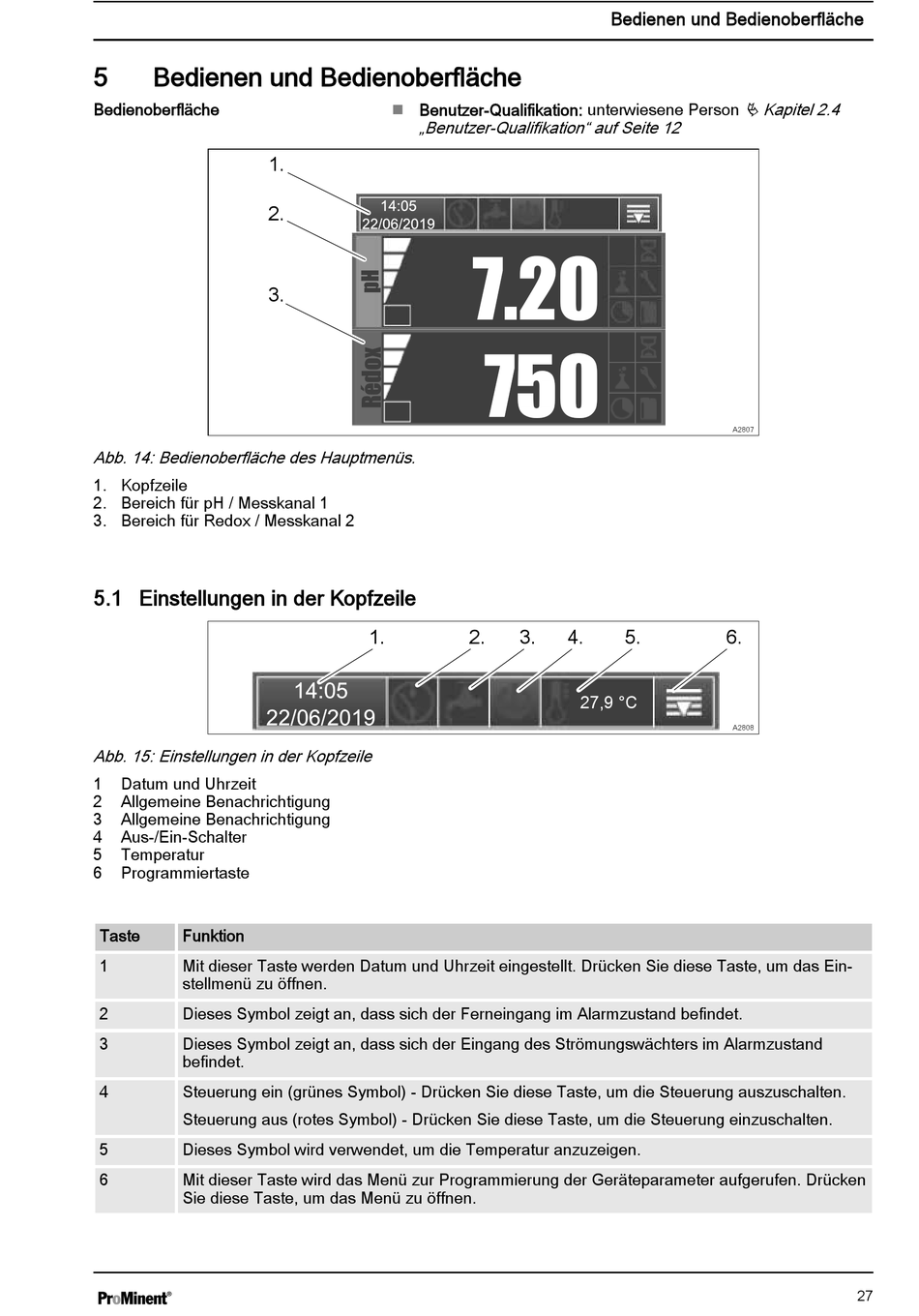

Abb. 14: Bedienoberfläche des Hauptmenüs.
1. Kopfzeile
2. Bereich für pH / Messkanal 1
3. Bereich für Redox / Messkanal 2

5.1 Einstellungen in der Kopfzeile

Abb. 15: Einstellungen in der Kopfzeile
1 Datum und Uhrzeit
2 Allgemeine Benachrichtigung
3 Allgemeine Benachrichtigung
4 Aus-/Ein-Schalter
5 Temperatur
6 Programmiertaste
Taste Funktion
1 Mit dieser Taste werden Datum und Uhrzeit eingestellt. Drücken Sie diese Taste, um das Ein‐
stellmenü zu öffnen.
2 Dieses Symbol zeigt an, dass sich der Ferneingang im Alarmzustand befindet.
3 Dieses Symbol zeigt an, dass sich der Eingang des Strömungswächters im Alarmzustand
befindet.
4 Steuerung ein (grünes Symbol) - Drücken Sie diese Taste, um die Steuerung auszuschalten.
Steuerung aus (rotes Symbol) - Drücken Sie diese Taste, um die Steuerung einzuschalten.
5 Dieses Symbol wird verwendet, um die Temperatur anzuzeigen.
6 Mit dieser Taste wird das Menü zur Programmierung der Geräteparameter aufgerufen. Drücken
Sie diese Taste, um das Menü zu öffnen.
Benutzer-Qualifikation: unterwiesene Person
n
„Benutzer-Qualifikation" auf Seite 12
1.
2.
3.
1.
Bedienen und Bedienoberfläche
2. 3. 4. 5.
27,9 °C
Ä Kapitel 2.4
A2807
6.
A2808
27
