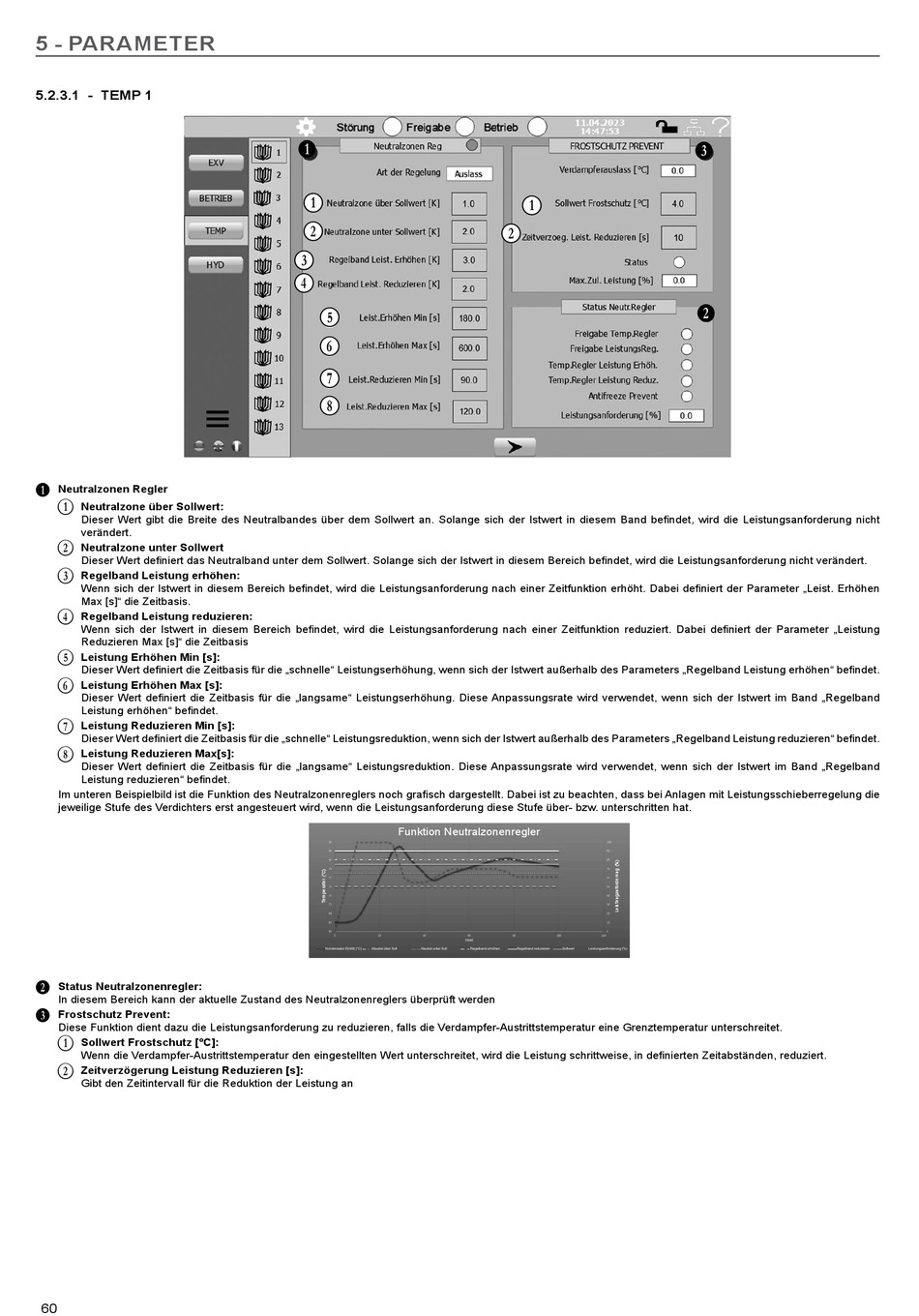

Carrier 61CG Handbuch Seite 60

5 - PARAMETER
5.2.3.1 - TEMP 1
Neutralzonen Regler
B
B Neutralzone über Sollwert:
Dieser Wert gibt die Breite des Neutralbandes über dem Sollwert an. Solange sich der Istwert in diesem Band befindet, wird die Leistungsanforderung nicht
verändert.
C
Neutralzone unter Sollwert
Dieser Wert definiert das Neutralband unter dem Sollwert. Solange sich der Istwert in diesem Bereich befindet, wird die Leistungsanforderung nicht verändert.
D Regelband Leistung erhöhen:
Wenn sich der Istwert in diesem Bereich befindet, wird die Leistungsanforderung nach einer Zeitfunktion erhöht. Dabei definiert der Parameter „Leist. Erhöhen
Max [s]" die Zeitbasis.
E
Regelband Leistung reduzieren:
Wenn sich der Istwert in diesem Bereich befindet, wird die Leistungsanforderung nach einer Zeitfunktion reduziert. Dabei definiert der Parameter „Leistung
Reduzieren Max [s]" die Zeitbasis
F Leistung Erhöhen Min [s]:
Dieser Wert definiert die Zeitbasis für die „schnelle" Leistungserhöhung, wenn sich der Istwert außerhalb des Parameters „Regelband Leistung erhöhen" befindet.
G
Leistung Erhöhen Max [s]:
Dieser Wert definiert die Zeitbasis für die „langsame" Leistungserhöhung. Diese Anpassungsrate wird verwendet, wenn sich der Istwert im Band „Regelband
Leistung erhöhen" befindet.
H Leistung Reduzieren Min [s]:
Dieser Wert definiert die Zeitbasis für die „schnelle" Leistungsreduktion, wenn sich der Istwert außerhalb des Parameters „Regelband Leistung reduzieren" befindet.
I Leistung Reduzieren Max[s]:
Dieser Wert definiert die Zeitbasis für die „langsame" Leistungsreduktion. Diese Anpassungsrate wird verwendet, wenn sich der Istwert im Band „Regelband
Leistung reduzieren" befindet.
Im unteren Beispielbild ist die Funktion des Neutralzonenreglers noch grafisch dargestellt. Dabei ist zu beachten, dass bei Anlagen mit Leistungsschieberregelung die
jeweilige Stufe des Verdichters erst angesteuert wird, wenn die Leistungsanforderung diese Stufe über- bzw. unterschritten hat.
Status Neutralzonenregler:
C
In diesem Bereich kann der aktuelle Zustand des Neutralzonenreglers überprüft werden
Frostschutz Prevent:
D
Diese Funktion dient dazu die Leistungsanforderung zu reduzieren, falls die Verdampfer-Austrittstemperatur eine Grenztemperatur unterschreitet.
B Sollwert Frostschutz [°C]:
Wenn die Verdampfer-Austrittstemperatur den eingestellten Wert unterschreitet, wird die Leistung schrittweise, in definierten Zeitabständen, reduziert.
C
Zeitverzögerung Leistung Reduzieren [s]:
Gibt den Zeitintervall für die Reduktion der Leistung an
60
B
B
C
D
E
F
G
H
I
Funktion Neutralzonenregler
Kondensator Eintritt (°C) Neutral über Soll Neutral unter Soll
B
C
Regelband erhöhen Regelband reduzieren Sollwert Leistungsanforderung (%)
D
C
