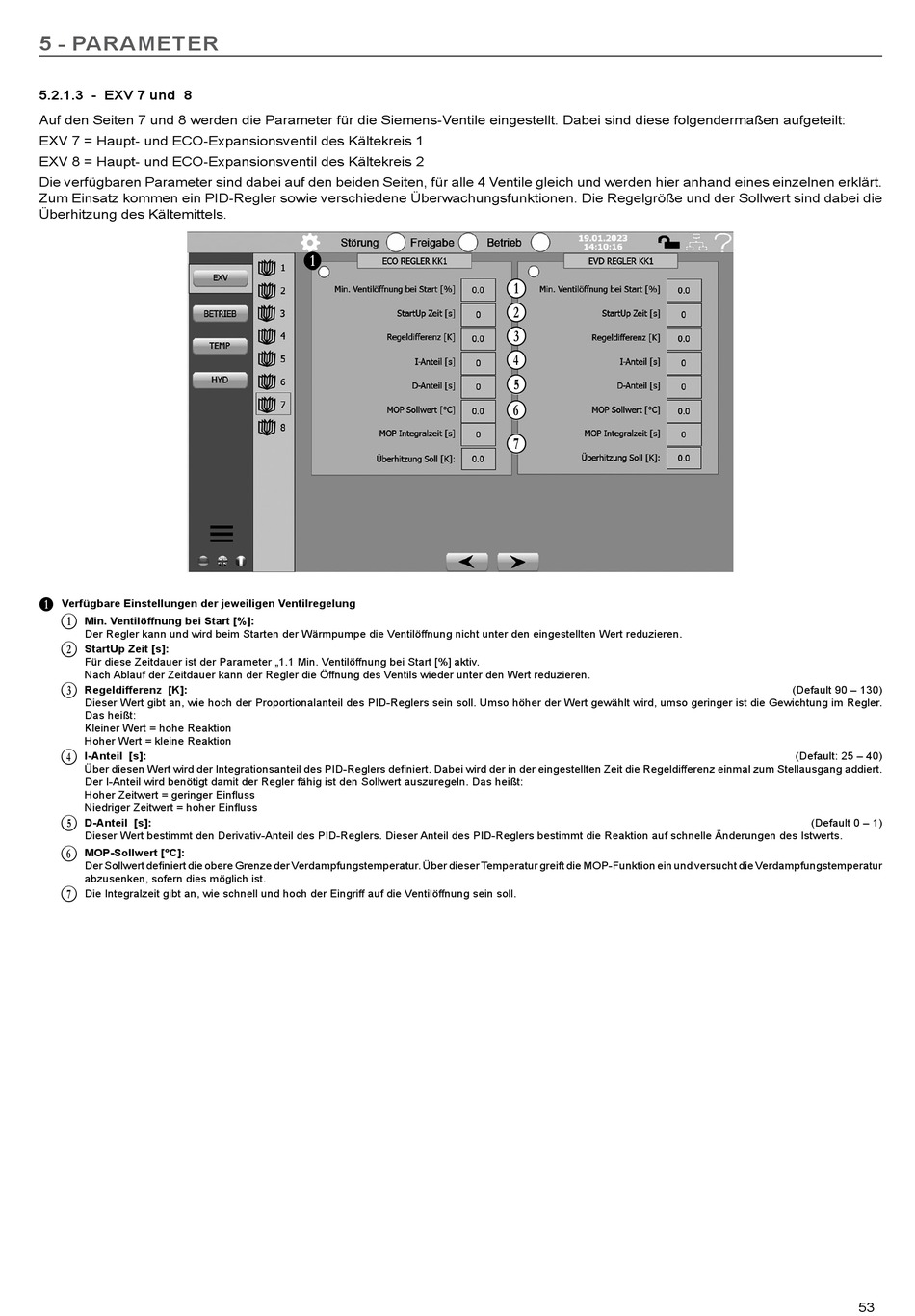

Carrier 61CG Handbuch Seite 53

5 - PARAMETER
5.2.1.3 - EXV 7 und 8
Auf den Seiten 7 und 8 werden die Parameter für die Siemens-Ventile eingestellt. Dabei sind diese folgendermaßen aufgeteilt:
EXV 7 = Haupt- und ECO-Expansionsventil des Kältekreis 1
EXV 8 = Haupt- und ECO-Expansionsventil des Kältekreis 2
Die verfügbaren Parameter sind dabei auf den beiden Seiten, für alle 4 Ventile gleich und werden hier anhand eines einzelnen erklärt.
Zum Einsatz kommen ein PID-Regler sowie verschiedene Überwachungsfunktionen. Die Regelgröße und der Sollwert sind dabei die
Überhitzung des Kältemittels.
Verfügbare Einstellungen der jeweiligen Ventilregelung
B
B Min. Ventilöffnung bei Start [%]:
Der Regler kann und wird beim Starten der Wärmpumpe die Ventilöffnung nicht unter den eingestellten Wert reduzieren.
C StartUp Zeit [s]:
Für diese Zeitdauer ist der Parameter „1.1 Min. Ventilöffnung bei Start [%] aktiv.
Nach Ablauf der Zeitdauer kann der Regler die Öffnung des Ventils wieder unter den Wert reduzieren.
D Regeldifferenz [K]:
Dieser Wert gibt an, wie hoch der Proportionalanteil des PID-Reglers sein soll. Umso höher der Wert gewählt wird, umso geringer ist die Gewichtung im Regler.
Das heißt:
Kleiner Wert = hohe Reaktion
Hoher Wert = kleine Reaktion
E I-Anteil [s]:
Über diesen Wert wird der Integrationsanteil des PID-Reglers definiert. Dabei wird der in der eingestellten Zeit die Regeldifferenz einmal zum Stellausgang addiert.
Der I-Anteil wird benötigt damit der Regler fähig ist den Sollwert auszuregeln. Das heißt:
Hoher Zeitwert = geringer Einfluss
Niedriger Zeitwert = hoher Einfluss
F D-Anteil [s]:
Dieser Wert bestimmt den Derivativ-Anteil des PID-Reglers. Dieser Anteil des PID-Reglers bestimmt die Reaktion auf schnelle Änderungen des Istwerts.
G MOP-Sollwert [°C]:
Der Sollwert definiert die obere Grenze der Verdampfungstemperatur. Über dieser Temperatur greift die MOP-Funktion ein und versucht die Verdampfungstemperatur
abzusenken, sofern dies möglich ist.
H Die Integralzeit gibt an, wie schnell und hoch der Eingriff auf die Ventilöffnung sein soll.
B
B
C
D
E
F
G
H
(Default 90 – 130)
(Default: 25 – 40)
(Default 0 – 1)
