Integriertes Messsystem IMScompact | Technische Daten
10
Technische Daten
Auslegung und Berechnung
Der Messsystem-Führungswagen IMScompact basiert auf
dem bewährten BSHP-Kugelführungswagen in Kohlenstoff-
stahlausführung. Die Auslegung und Berechnung samt
nomineller Lebensdauerberechnung erfolgt analog zur
Berechnung für Profilschienenführungen ohne Messsystem
nach Katalogangabe „Kugelschienenführungen BSHP".

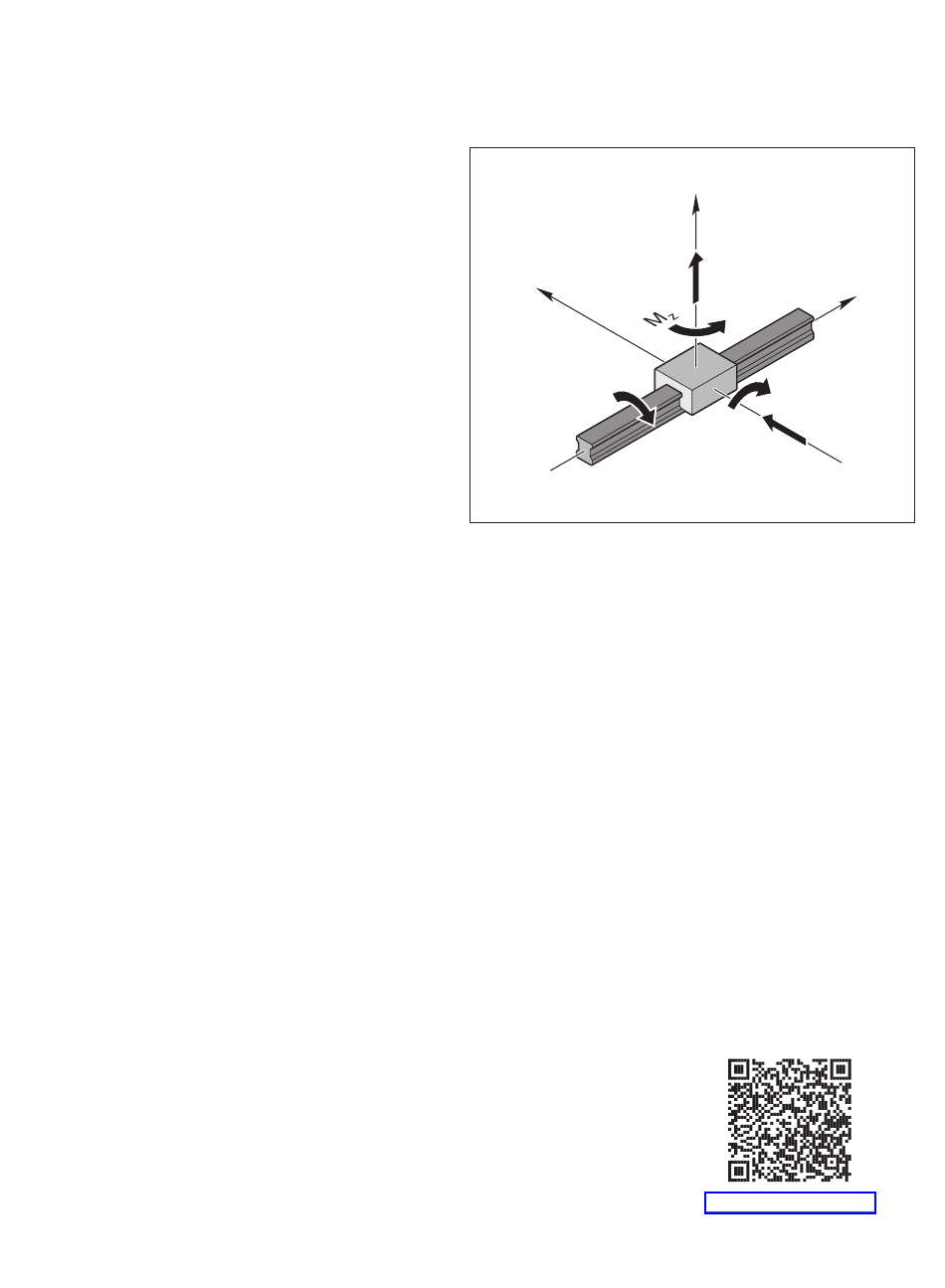

Die auf das System wirkenden äußeren Lasten verteilen sich
abhängig von der Anordnung auf die Führungswagen. Die
Belastungen durch Kräfte und Momente auf Grund der
wirkenden Kräfte müssen bei der Lebensdauerberechnung
für jeden Führungswagen berechnet werden. Abhängig von
der gewählten Anordnung sind für die IMScompact Füh-
rungswagen die Werte F
einzuhalten. Werte hierzu siehe entsprechende Maßtabel-
len.
Zusätzlich müssen die zulässigen Schraubenkräfte und
maximal übertragbaren Seitenkräfte entsprechen den
Katalogangaben der „Kugelschienen BSHP" eingehalten
werden.
Bosch Rexroth AG, R999001484/2025-03
und M
in der Anwendung
max
max
z
y
M
x
F
z
x
F
y
M
y
Anleitung IMScompact
