TRI-ROOF+
Montageanleitung für Indachsysteme

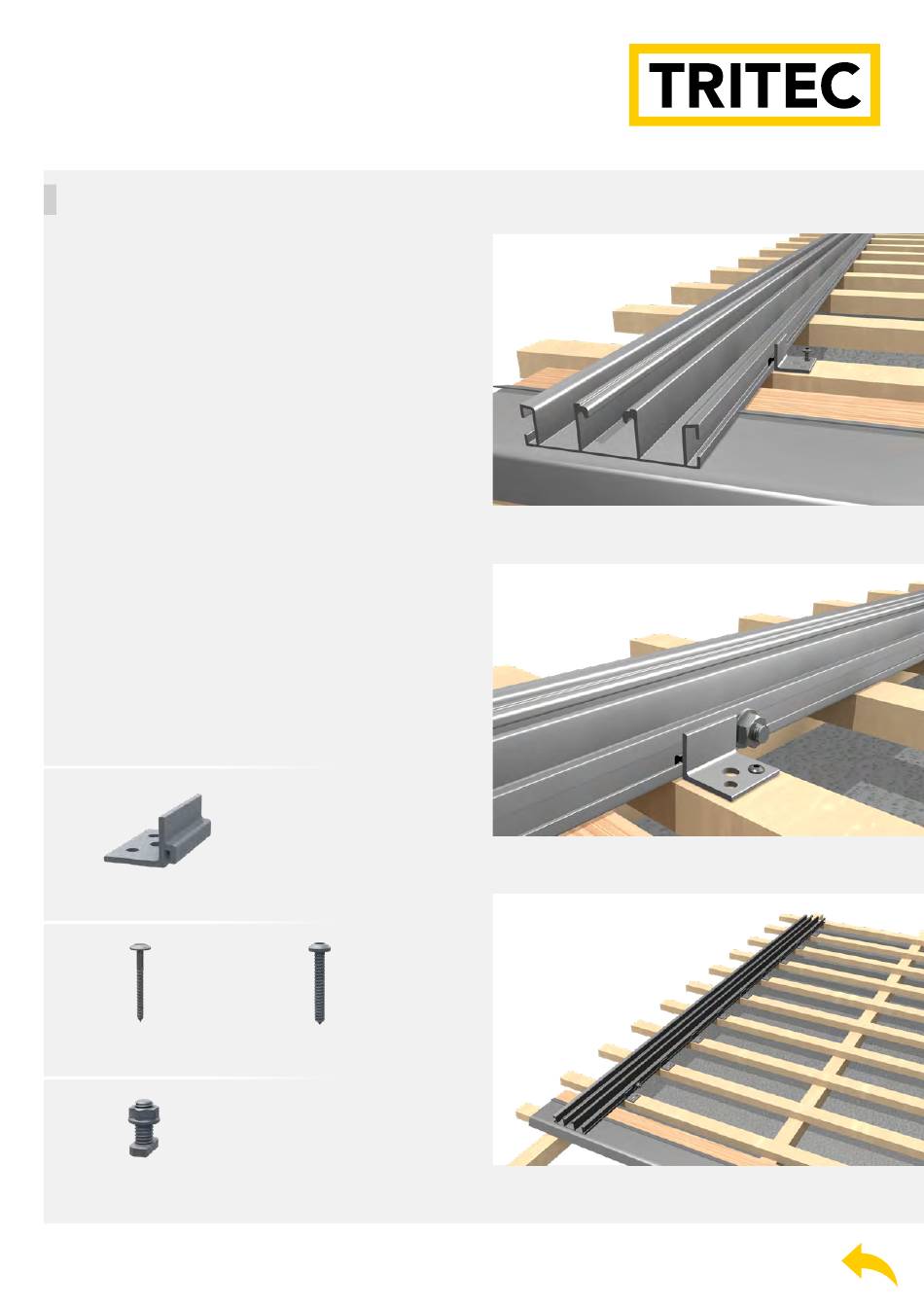

3.4 IP-U Indachprofilhalter befestigen
IP-U Indachprofilhalter auf dem untersten
Punkt einhängen.
Der IP-U Indachprofilhalter wird mit einer TRI-
ROOF+ Rundkopfschraube 5.0 x 30 A2 auf der
Lattung befestigt. Pro Halter wird eine Schraube
im oberen Loch verwendet. Bei Pfettendächern
kommt die TRI-STAND Tellerkopfschraube 8.0 x
80 TX40 zur Befestigung zum Einsatz.
IP-Profil auf die gewünschte Höhe schieben und
mit Hammerkopfschraube M10x30 A2 sowie einer
Sperrzahnmutter M10 A2 gegen Abrutschen
sichern. Die Sicherung mit der Hammerkopf­
schraube und der Sperrzahnmutter erfolgt immer
am untersten IP-U Profilhalter jeder IP-Profil-
Schiene. Zusätzlich wird bei allen anderen
Indachprofilhalter IP-U mit Hilfe des Biegewerk­
zeugs die Abrutschsicherung durch Abbiegung
des IP-Profils gewährleistet (gemäß Montage­
anleitung auf Seite 11, 3.7).
Weitere IP-U Indachprofilhalter entsprechend
TRI-DESIGN Auslegung anbringen. Bei den
äußeren IP-Profilen werden die Haltewinkel
jeweils nur an den Innenseiten montiert.
TRI-ROOF+ Indachprofilhalter IP-U
TRI-STAND Tellerkopfschraube
TRI-STAND Hammerkopfschraube
M10x30 A2, mit Sperrzahnmutter
9
V 1.6 | 11-004-001_TTMA_TRI_RoofPlus_DE_v1-6 | © 2025 TRIENERGY Deutschland GmbH. Alle Rechte vorbehalten, alle Angaben ohne Gewähr, Änderungen vorbehalten.
TRI-ROOF+ Rundkopfschraube
IP­U Indachprofilhalter auf dem untersten Punkt befestigen
IP-U Indachprofilhalter bei jedem Profil 1x am untersten Punkt sichern
IP-U Indachprofilhalter gemäß TRI-DESIGN Auslegung festschrauben
