Tritec TRI-ROOF+ Montageanleitung Seite 17

TRI-ROOF+
Montageanleitung für Indachsysteme

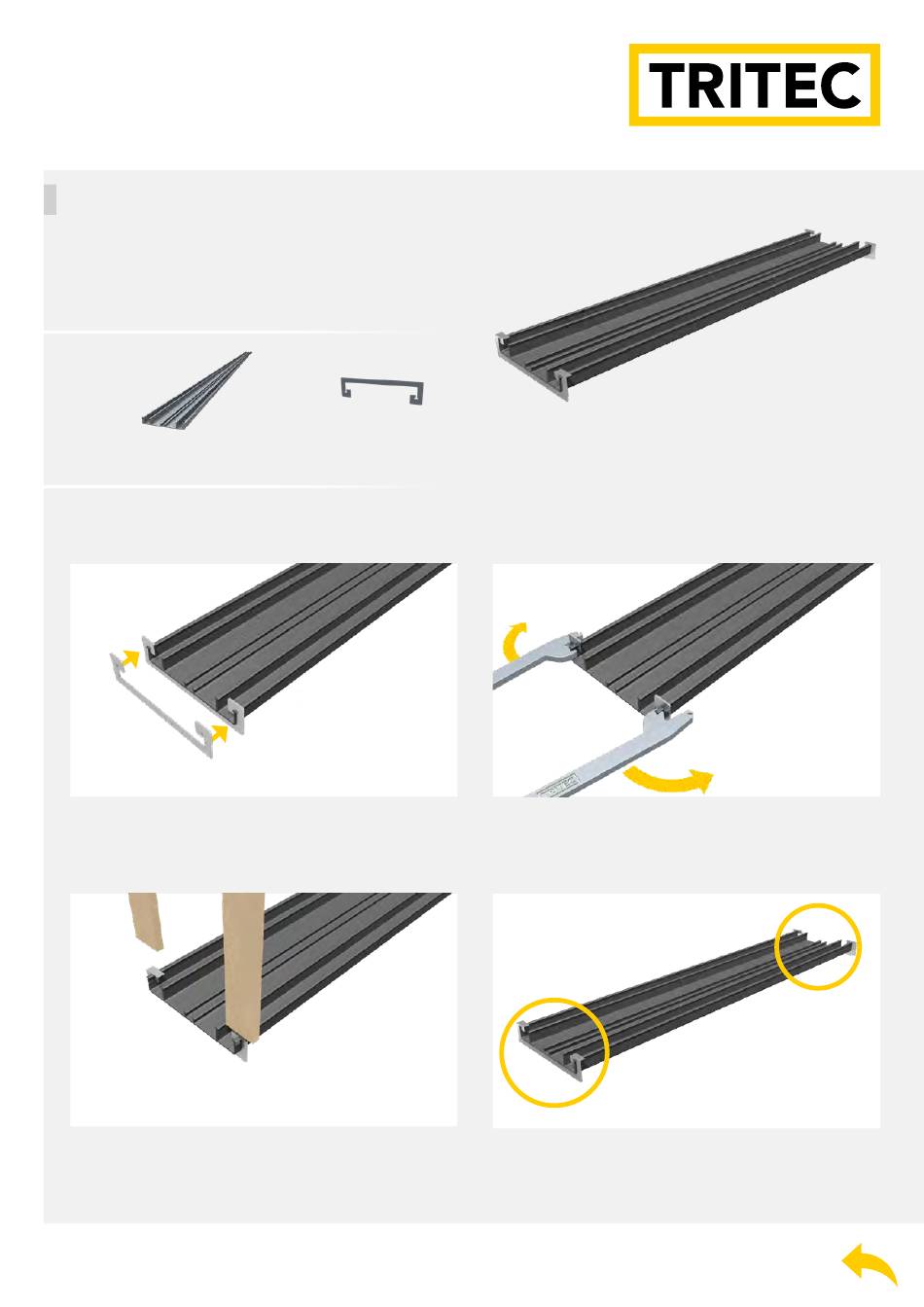

3.12 T R-H Profile vorbereiten
Alle TR-H Profile auf beiden Seiten mit den
Abtropfblechen vorbereiten.
TRI-ROOF+ Horizontalprofil TR-H
1. Abtropfblech ca. 3 mm auf das TR-H Profil schieben.
4. Die oberen Laschen des TR-H Abtropfbleches z. B.
mit einer Holzlatte nach unten biegen.
17
V 1.6 | 11-004-001_TTMA_TRI_RoofPlus_DE_v1-6 | © 2025 TRIENERGY Deutschland GmbH. Alle Rechte vorbehalten, alle Angaben ohne Gewähr, Änderungen vorbehalten.
TRI-ROOF+ Abtropfblech TR-H
ca. 30°
3. Abtropfblech sichern. Dazu Biegewerkzeug an TR-H
Profil an den Außenkanten ansetzen, bis nach oben
schieben und ca. 30° nach außen abkrimpen.
4. Fertig vorbereitetes TR-H-Profil mit zwei
Abtropfblechen.
ca. 30°
