TRI-ROOF+
Montageanleitung für Indachsysteme

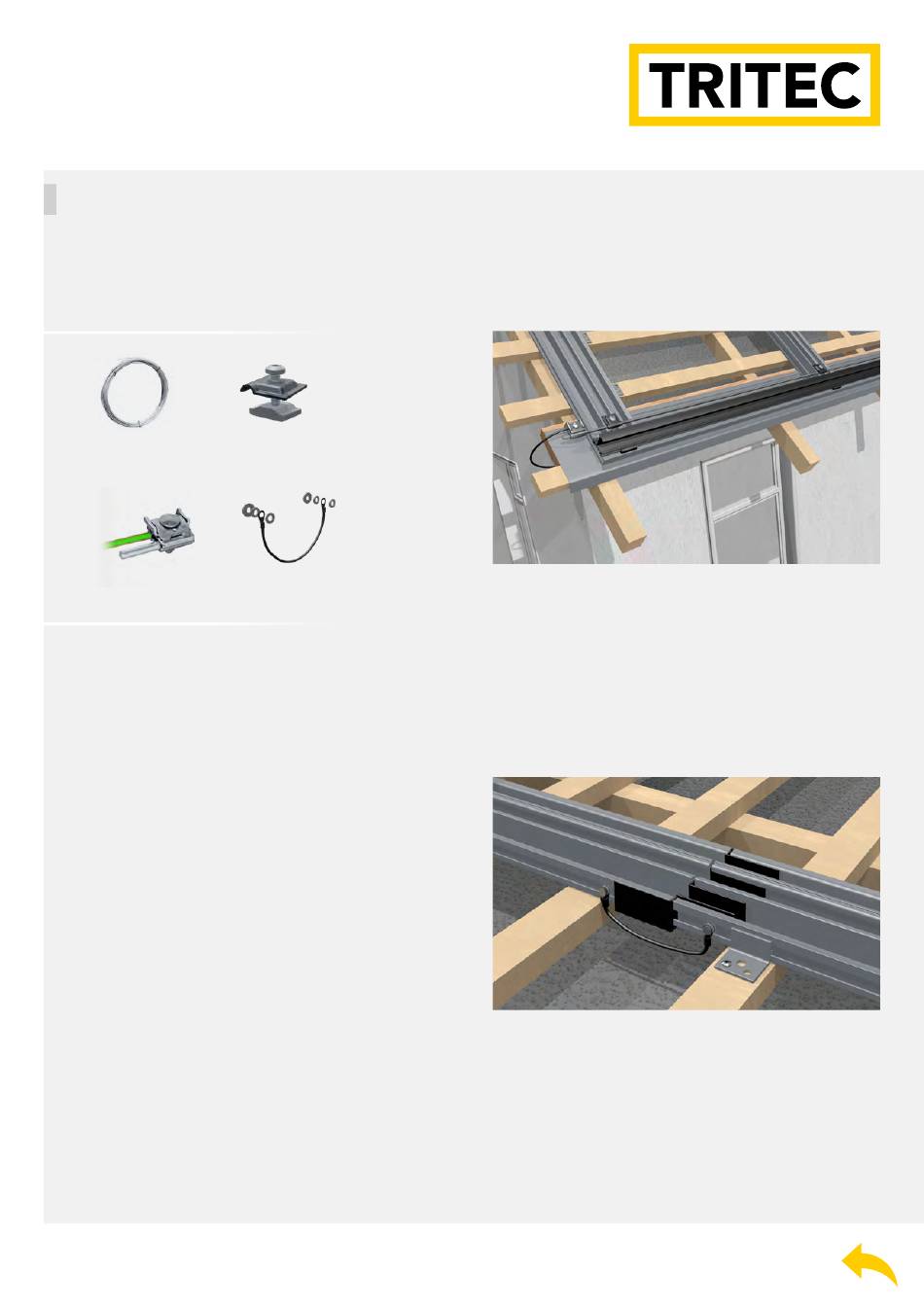

3.20 Elektrische Verbindungen herstellen
Bevor die Eindeckung mit den Modulen
beginnen kann, werden die elektrischen Ver­
bindungen durch die Erdungskomponenten
hergestellt.
Alu-Runddraht*
Erdungsklemme UNI
25
V 1.6 | 11-004-001_TTMA_TRI_RoofPlus_DE_v1-6 | © 2025 TRIENERGY Deutschland GmbH. Alle Rechte vorbehalten, alle Angaben ohne Gewähr, Änderungen vorbehalten.
TS-Erdungsklemme
für UP- und IP-Basisschiene*
TS-Erdungsset 2 (Verbindung
IP-Schienenstoß für Indach)**
Erdung der IP-Basisschienen
Die TS-Erdungsklemmen werden in Reihe auf den
Basischienen installiert, wobei sie sich in der Nähe
des untersten Einlegeprofils befinden. Der Runddraht
wird sicher in die TS-Erdungsklemmen eingelegt und
anschließend verschraubt. Die Erdungsklemme UNI
wird direkt am Erdungsdraht montiert, um eine zu­
verlässige Verbindung zu gewährleisten.
Erdung von IP-Schienstößen
Die Basisprofile des TRI-ROOF+ Indachsystems
werden an jeder Stoßanbindung sicher mit dem
TS-Erdungsset 2 verbunden. Dies gewährleistet
eine Verbindung zwischen den IP-Schienensträngen
und sichert sowohl eine effektive Erdung als auch
erhöhten Schutz. Bei der Montage auf Pfetten mit
Flachverbinder wird das Erdungsset 2 nicht benötigt.
